烤烟房专用烤烟夹,它包括上压杆和下撑杆,上压杆包括杆体,压紧装置和压紧辅助装置,杆体包括中间杆和与中间杆的两端固定连接的侧杆,压紧装置包括压紧钢丝绳,导向板和压紧弹簧,压紧辅助装置包括滑块,辅助弹簧和弹簧固定座,下撑杆包括撑体和支撑钢丝绳,撑体包括底板和位于底板的两端且与底板固定连接的两个侧杆连接座.该实用新型结构简单,操作灵活,且不会影响烟叶的质量.
新型涉及烟叶烘烤设备技术领域,尤其涉及一种烤烟房活动式装烟工具,包括平衡杆和支撑杆,所述支撑杆的顶部固定在所述平衡杆的中部,所述支撑杆和所述平衡杆垂直设置,所述平衡杆的两端均设有用于支撑烟竿或烟夹的支撑架.本实用新型的有益效果是:通过支撑杆与平衡杆的中部固定连接,在平衡杆的两端设置支撑架,用支撑架支承烟竿或烟夹,操作人员手持支撑杆,将烟竿或烟夹支撑起至放置到烤烟房内的挂烟横梁上;本实用新型只需要一名操作人员站在地面即将上竿后的烟草挂上挂烟梁,可明显减少装烟过程的人工劳动强度和成本,降低烤烟装烟的综合成本,减少用工数量,减少操作安全风险,提高烟叶烘烤工作效率.新型涉及一种烟叶初烤时使用的烤烟夹烟杆,将两根平行杆用弹簧捆紧在一起,中间夹有张开架.夹烟时,扳动张开架,两杆张开,将鲜烟叶叶柄统一从一边有序地排放在两杆中间,排满后扳动张开架,依靠弹簧收缩弹力,两杆将烟叶紧紧地夹在中间,送入烤烟房内烘烤.解烟时扳动张开架张开两杆,即可快速取下烟叶.张开的夹烟杆又可排上新鲜的烟叶再次烘烤.此烤烟夹烟杆制作简单,工作可靠,造价低廉,夹烟密度大,尤其适用于密集烤房,方便快捷的编烟,解烟,大大减轻了烤烟工作量,省时省工,而且经久耐用.
在密集烤房进行了编烟夹的示范应用研究。结果表明:编烟夹效率要高于烟杆绳编烟的效率,每杆烟速度要快2 min,每夹鲜烟重量比烟杆绳编重4.05 kg,且不影响烘烤效果,烘烤效率提高。
从装烟容量,编烟,装烟及解烟成本,烘烤成本及烤后烟叶经济性状等方面对传统挂竿与烟夹烘烤的烘烤效果进行了对比研究.结果表明,使用烟夹烘烤能够明显提高密集烤房装烟容量,减少编烟,装烟及解烟劳动用工成本,节省烘烤环节的燃料和用电成本,经济效益比较显著,在烟叶烘烤中可以推广使用.

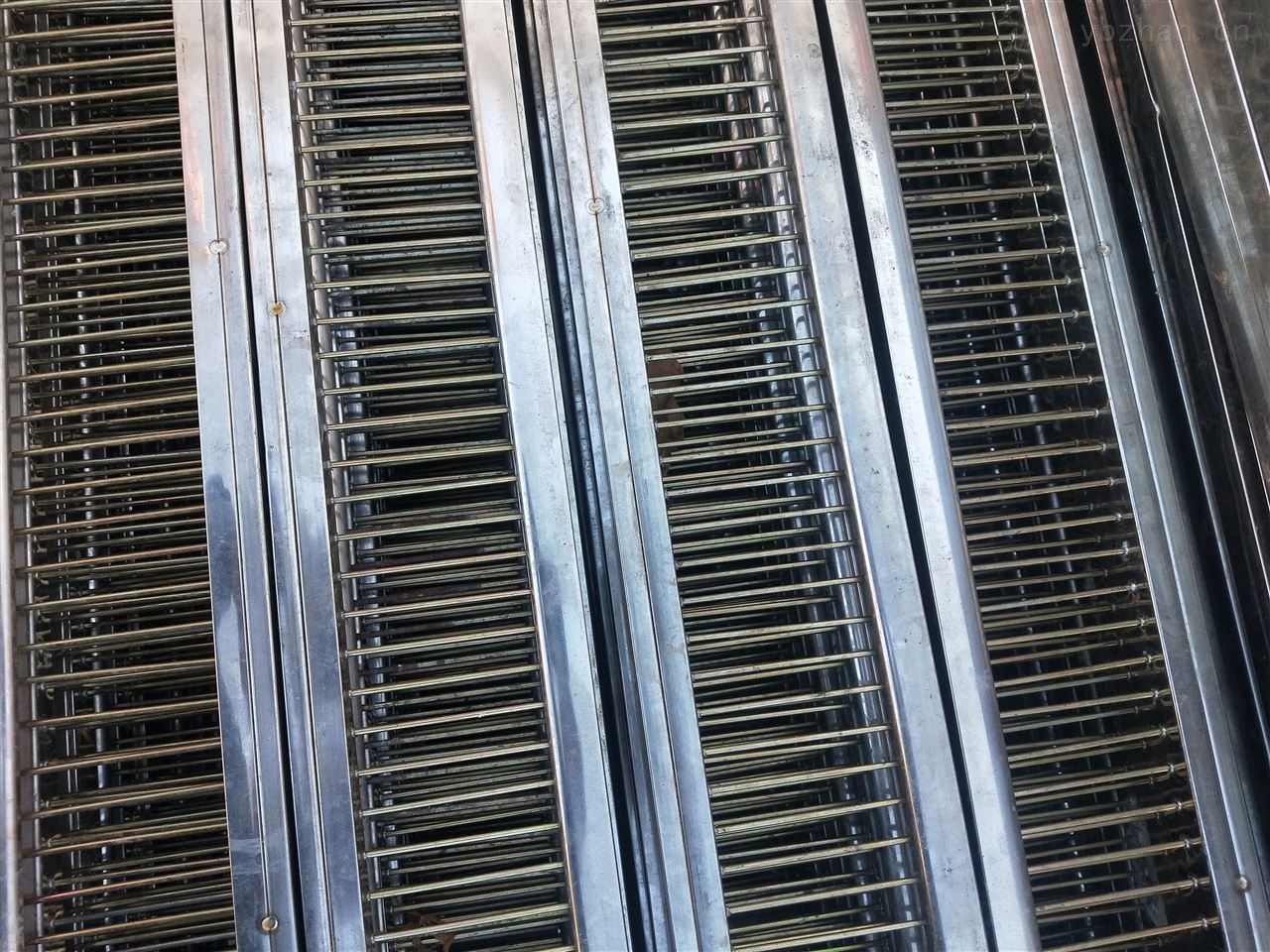

烟夹材质：上下杆用30mm×20mm×1的矩管制成。钢叶采用65号钢材作成，立柱和卡销选用45号钢制成。特点：①结实，整体镀锌。②钢针固定方式是用压板压紧，不会因焊接产生断针现象。③钢针使用不弯曲。④卡口装在矩管内部，外观整齐。⑤烟夹夹烟快，卸烟方便。⑥夹烟有效空间宽度80mm,外宽1200mm。⑦夹烟量青烟叶18kg左右。⑧烟叶烘烤保透，质量好。⑨操作方便速度快。一、挂烟夹优势实践造就好产品！研发制造的烟夹是经过多次对比实验、历经多年市场验证的产品，其质量和效果处于国内地位，产品国内各个省份。该烟夹一经“2011年全国烟叶收购暨现代烟草农业建设现场会”展出，得到国家烟草局领导的一致好评，是您烟叶烘烤过程中的佳帮助！二、使用烟夹的好处1、使用烟夹夹（编）烟能有效的减工降本。比如烘烤工场，有150栋烤房，采用烟夹编烟，人均每小时可编（夹）鲜烟约500公斤，比传统编竿方式增加380公斤左右；2、提高了烤房利用率，减少烤房建设投入资金。3、多次对比实验证明，使用挂烟夹能使烤房装烟量在5000㎏-6000㎏范围内，能从分发挥2.7×8米烤房的设计性能，稳定在低的烟叶烘烤煤耗、电耗成本。三、挂烟夹组成上、下两梁，钢钉和复合挂扣。四、挂烟夹型号1280mm、1320mm、1380mm和1400mm,亦可以根据客户要求定制。五、挂烟夹设计承重及材质设计承重：每支12-15KG鲜烟叶材质：全部由害不锈钢制造。
一、优点:
1、装烟量大对于3棚的密集烤房,烟夹烘烤可通过提高单夹装叶片数来增加烤房的装烟量,增加量可达到45%。多个烟区的试验结果表明,烟夹烘烤的装烟量可以继续增加,进一步提高烤房工作效率。
2、省时、省工烟夹烘烤较挂竿烘烤在装烟环节上省工22%,在出炉卸烟过程中省工量可达到34%。烟夹烘烤可大幅度降低烘烤过程中装、卸烟的用工时间和用工量,缓解烟叶采收过程中“雇工难、雇工贵”的问题。
3、烘烤成本降低随着装烟量的增多,烤烟的耗煤量和耗电量增加,但单位重量烟叶的耗电量和耗煤量较挂杆烘烤有所减少,装烟密度越大,相对减少量也越大。可见,烟夹烘烤在降低烘烤用煤和用电等成本投入方面效果明显。
4、促进烤烟干筋由于铁具有良好的导热性能,烟夹对3段式烘烤的干筋阶段起到了促进作用,烟夹良好的导热性能够加快烟叶的干筋,对于装烟密度较大的炉次,烟夹的使用可不同程度上避免出现湿筋烟叶。
5、装烟量灵活可控烤房装烟夹量、烟夹装烟叶数均有较大的可控空间,可根据采烟量灵活控制烤房的装烟夹数和单夹装烟量,促使烤房装烟均匀,达到的烘烤效果。
二、存在的问题
在烘烤过程中,烟夹烘烤也暴露出了一些问题,主要表现为以下几点:
1、断筋情况严重烤后烟筋含水量较低,在出炉搬运过程中,很容易造成烟筋折断,即使回潮后再出炉,断筋的情况仍然较严重,在一定程度上影响了烤后烟叶的质量和重量。
2、成本较高挂竿烘烤每个烟竿的成本价为1元左右,按每房次用烟竿500竿计算,2套烟竿和绑烟用线绳共需1100元左右。而每个烟夹的成本价为23元,每个烤房可容纳烟夹350 480个,每个烤房需要配备2套烟夹,初次购买的成本投入在2万元左右,对于绝大多数烟农来说,这样的投入成本较难承受。
3、烟夹耐用性较差烟夹锯齿框极易变形,铁拉环开焊情况较严重。由于长时间处于受力状态,烟夹弹簧也极易出现弹性减弱、变形等状况,每烤1房烟烟夹的破损率在2%左右,每烤3房烟烟夹的弹簧需要更换1次,烟夹的耐用性较差。
4、重量大、搬运不便每个烟夹的自身重量在1.1kg左右,装烟密度较大的烟夹累计重量可达到10kg,不利于搬运。
5、掉烟情况较严重在装烟过程中,如果烟夹装烟不均匀,装烟稀疏的地方很容易掉烟,会给烟叶烘烤带来一定的损失。
