卧式密集烤房
一、主要结构与技术参数
（一）墙体基本结构
装烟室內空长8米、宽2.7米、高3.5米；加热室长2米、宽与装烟室一致。其结构包括围墙、隔墙、房顶、门、观察窗、维修门、排湿窗、挂烟架、进风道、回风道、供热设备、通风设备等（主要技术参数如表1）
表1 基本结构与参数
项目 | 气流上升式 | 气流下降式 |
加热室规格（mm) | 长2000，宽2700，高3500 | 长2000，宽2700，高3500 |
装烟室规格（mm） | 长8000，宽2700，高3500 | 长8000，宽2700，高3500 |
墙体厚度（mm） | 240—400 | 240—400 |
隔墙厚度（mm） | 240 | 240 |
房顶（mm） | 钢筋混凝土浇筑，厚100～120，安装隔热层 | |
检修门规格（mm） | 高600，宽1000 | 高600，宽1000 |
进风道（mm） | 进风口高500，地面从隔墙下方到装烟门逐渐抬高，坡度4.2％ | 进风口高500，后端440，房顶从隔墙上方到装烟室门逐渐降低，坡度4.2％ |
回风道（mm） | 位于装烟室顶部，高400 | 位于装烟室底部，高400 |
装烟架、层数、层距（mm） | 层离进风口1000、层数三层、层距750 | 层离进风口1000、层数三层、层距750 |
观察窗(mm) | 1个，高1600，宽300，双层 | 1个，高1600,宽300，双层 |
排湿窗(mm) | 在装烟室两侧顶部设6个排湿窗（宽600,高300) | 在装烟室两侧底部各设6个排湿窗（宽600，高300) |
装烟门(mm) | 双层，在装烟室后端，高1800，宽600，2个 | |
（二）供热设备
供热系统有火炉、散热管、烟囱等组成的（主要参数如表2）。
表2 供热系统结构与参数
名称 | 结构与规格 |
火炉类型 | 方拱形炉膛 |
炉膛（mm） | 炉膛长2000、宽500，高850，炉底架空200，（型煤有两侧炉门向中间抬坡，坡度10％）。炉底用砖砌筑，炉盖用耐火材料做成直径500的半圆，并设出火口1～2个与散热器相连接 |
散热器(mm) | 选用散热性好、使用年限长的耐火材料或钢制材料制作，耐火材料散热器为方型横式排列，烟气连接管采用单向连接的方式，连接管规格长：1800、宽300、高200、层间距100；钢制材料散热器为圆筒型，呈“之”字型排列，规格：长1800、直径400。 |
烟囱(mm) | 用耐火材料制作方型规格：160×160、高度2500 ；钢制材料规格：直径160。 |
（三）风机、电机、备用电源与自控
使用轴流风机（风机、电机结构与参数如表3）
项目 | 三相双风机结构 |
风机型号 | 7或8号风机 |
转速（r/min) | 1300-1400 |
风量（m3/h) | 12000-24000 |
风向 | 气流下降式风向朝装烟室，气流上升式风向朝加热室 |
风压(pa) | 四叶、风叶角度35度、风压200pa左右 |
风机安装位置 | 气流上升为卧式，气流下降为立式 |
电机功率（kw) | 1.8～2.2 |
电机类型 | 三相双速电机 |
传动方式 | 轴流 |
备用动力 | 12匹柴油机 |
自控设备 | 具有烟叶烘烤温度、湿球温度、相对湿度、烟叶烘烤时间的自动控制、报警、过流保护、带漏电保护的空开、电机接地保护等功能 |

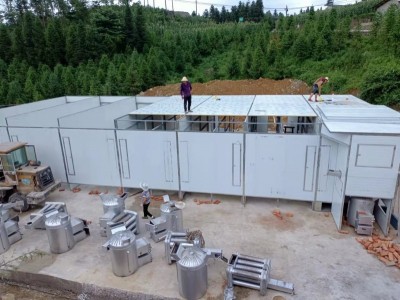

烤烟房的特点：
1、坚固，具有较强的抗风、抗震性能。
昌润密集烤烟房，采用轻钢结构加聚氨酯夹芯板围护体系，烤房重轻，强度高，变形能力强，通过抗风拉件、板钉连接、桁架卡件连接等，稳固整体结构的抗风抗震性能。烤烟梁一体化连接、安装稳固。
2、气密性高、保温隔热效果好。
烤烟房，屋面板和墙面板连续发泡、一次性成型的的高强度强力复合聚氨酯夹芯板材，导热系数小、绝热性能好，是保温材料。
强度高，密封性能佳，保温效果突出。高波峰提高了屋面板的承载力，具有跨度大，承载力高，排水快，安装便捷等特点。企口式紧密搭接、特制防水钉帽，安装快捷、气密和优良的热稳定性能。
墙面板采用侧墙面板，板面搭接紧密，强度高。由于c型板的插接式隐藏节点设计，使烤烟房内外立面效果更为美观，省去二次装饰。墙板双层防水密封设计，是墙面板系统具有防水和气密、保温性能，从而提高房屋的保温效率达2倍。
3、标准模块化设计、工厂预制生产、现场安装便捷。
可根据客户需要实行定制设计，工厂标准、装配任意单体或多连体烤烟房，全部组装式快捷安装、节约工期。
4、组合式装配、节能、可多次拆卸重复循环利用，使用寿命长，一次投入，长期受益。
烤烟房组装灵活、拆卸方便，建筑材料再利用率高达98%。
