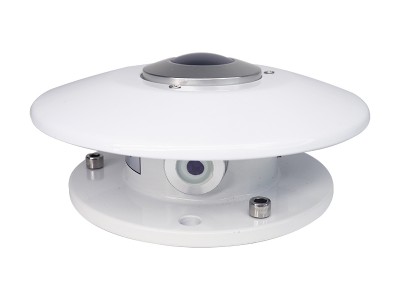

XF-CB20型长波表

产品简介

长波表XF-CB20型又称地球辐射表，它主要用于测量来自大和地球表面波长范围为4~50μm的红外辐射，该仪器精度高，稳定性好。

1 结构原理

该表由硅制狐形滤光罩、感应元件（热电堆）、热电阻、表体、遮光板、干燥剂窗口等部件组成。

感应元件由快速响应的绕线电锁式多结点热电堆组成，感应面涂有进口高吸收无光黑色涂层，吸收辐射能，产生的热量通过热电阻，使热电堆温度变化并转化为电压信号。

长波表XF-CB20型的腔体内将一热电阻嵌入热电堆边缘冷结点，以便监测表体内的温度。

特殊设计的弧形硅制外罩，在其内表面沉积干涉德光膜，用于截止太阳短波辐射。这种弧形滤光罩的特点是涂层均匀性优于半球罩，能够保窗口均匀透过，并且其视角可达180°，具有良好的余弦响应。

罩休的外侧镀一层特殊材料的涂层，用以避免受、雨等环境影响提供良的保护。涂层的另一个好是其伤反射性，这种特性能增加透射率。同时也可以将罩体吸收的太阳短波辐射有效地传输掉。即使在全光照射下，其罩体发热影响的误差也很小。在测量时无需加遮光盘、也不需要在罩体内增设热电阻运用公式计算罩体发热补偿。

为了减小长波辐射表的温度系数，在机体内增加一个温度补偿线路，以减小偏度变化对输出电压的影响。

长波表XF-CB20型的感应元件（热电堆），在接收太阳的辐射后，可以通过向相对位冷的空间散失热能而进行辐射。因此，热电堆测到的值Emen是感应面接收到的大向下长波辐射El.in和感应面自身向外发射的长被隔射EL.out的差值：

Emen = El.in - EL.out   (公式1)

大向下长波辐射可以通过公式2计算出来。首先考虑的因素是：热电堆输出电压Umv[μv]。长波辐射表温度Tb[K]，以及长波辐射表的灵系数K[μVW-1m2]。

EL..in = Emen + EL.out =+5.67×10-8Tb4    (公式2)

此公式1996年由世界象组织制定。

式中EL.in = 大向下长波辐射(W/m2)

Emen =  =净辐射（大向下长波辐射和传感器向上辐射的差值(W/m2)

EL.out=5.67×10-8Tb4=传感器向上辐射  (W/m2)

在计算大向下长波辐射时，腔体内热电阻换算的摄氏温度必须换算成开氏温度，Tb=273.15+℃

在这里值得提示的是：= 大多数是负值，因此在计算出来的大向下长波辐射比传感器向上辐射(5.67×10-8Tb4)要小。

技术参数

光谱范围4~50μm

信号输出-20~0mV

灵度2~10μVW-1m2

阻抗200~800Ω

响应时间≤30s (99%响应)

非线性≤±2% (-250~+250Wm2)

温度系数≤±1% (-20~50℃)

年稳定性≤±2%

工作温度-40℃~+80℃

视觉度1809

辐射输出范围-250~+250W/m2

罩体发热偏差4W/m2(太阳辐射1000W/m2)

测温元件热电阳（见参考附录）

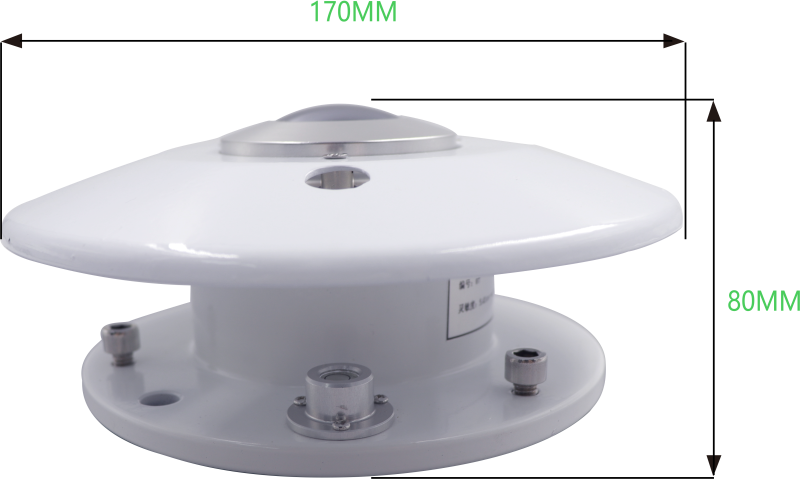

产品尺寸

安装与维护

1、选择场地

理想的长波幅射表的位置应该是其感应元件的上端无任何障碍物，保证日出、日落的方位上无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。该表不应靠近浅色的建筑物，或者易反射阳光的物体，特别是不应靠近热源（例如：热排管）。

2、安装

建议：安装前检查一下交货的产品是否完整，并检查是否有运输造成的损害。如果有损害，应及时向货运公司提出索赔，或与厂家联系，及时修理。

长波表XF-CB20型长波辐射表带有2个螺孔，并配有2个不锈钢螺钉。首先将辐射表牢固地固定在专用的辐射支架上，并要求离地面1.5米。建议输出导线指向北方，以减少导线的发热影响。

输出导线为4芯屏蔽电缆，红色为热电堆的正，蓝色为热电堆的负：黄色和绿色接热电阻：黑色为屏蔽线。通过调整机座上的3个螺栓，使长波表于水平位置，然后使用两个不锈钢螺钉将辐射表轻轻固定，保证辐射表于水平状态。

向下安装的长波辐射表，同样四周应避开明显的障得物和热源。

3、维护

连续工作的长波辐射表每至少检查一次，检查的内容主要看硅罩是否清洁。如出现冰、雪、霜、露、灰尘等应设法除去这些沉积物。此外应定时检查仪器是否保特水平状态，硅胶保持蓝色。当干燥器中蓝色的硅胶变成粉色，必须更换活性材料。或者将粉色硅胶在烘箱内加热几小时变成蓝色

注意，长波幅射表的运行中，避开任何热源，如热、人、鸟，如果在视角范围内都会影响到输出信号。

如果用数字电压表测量，测得的电压值除以长波幅射表的灵度系

数，即为福射量。

幅射量==W/m2

4 仪器的成套性

1. 长波表XF-CB20型一台

2. 输出导线-根

3. 使用说明一份

4. 检定证书一份

5 存储

在相对湿度80%以下，且不得有腐蚀性，挥发物的室内储存。

质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或XXX的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
