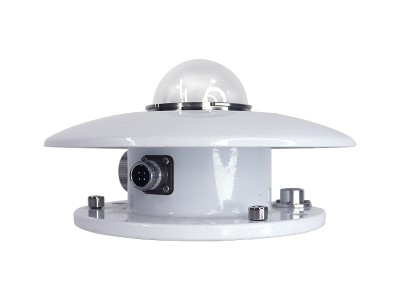

XF-C60总辐射表（二级）

产品简介

总辐射表（二级）XF-C60主要用来测量波长范围为0.3~3微米的太阳总辐射。如果感应面向下可测量反射辐射，也可用于测量入射到斜面上的太阳辐射，如加遮光环可测量散射辐射。

因此，它可广泛应用于象、太阳能利用、农林业、建筑材料老化及大环境监测等部门的太阳辐射能量的测量。

该表由双层石英玻璃罩、感应元件、遮光板、表体、干燥剂等部分组成。

感应元件是该表的核心部分，它由快速响应的绕线电镀式热电堆组成。感应面涂3M无光黑漆，感应面为热结点，当有阳光照射时温度升高，它与另一面的冷结点形成温室电势差，该电动势与太阳辐射强度成正比。

双层玻璃罩是为了减少空对流对辐射表的影响，内罩是为了截断外罩本身的红外辐射而设的。

技术参数

灵度7~14μvw-1m2

响应时间<15s（95%响应）

年稳定度不大于±2%

余弦响应不大于±7%（太阳高度角10°时）

方位不大于±5%（太阳高度角10°时）

非线性不大于±2%

光谱范围0.3~3μm

温度系数不大于±2%（-10~40）

输出信号0~20mV

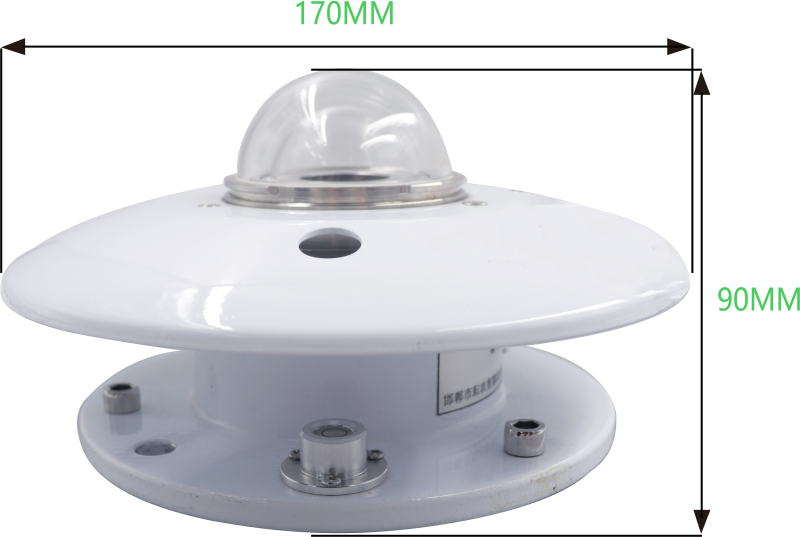

产品尺寸

安装与维护

总辐射表（二级）XF-C60安装场地应选择在感应元件平面以上没有任何障碍物，保证日出、日落的方位上无高度角超过5°的障碍物，并应避免出现阴影落在感应面上的现象。该表不应靠近浅色的建筑物或其它易反射阳光的物体，也不应靠近人工辐射源。

安装时应将该表的插头朝北放置，先调水平然后再固定。

总辐射表（二级）XF-C60与记录器的连接电缆应为双芯屏蔽导线，并具有防水性能，电缆应牢固的固定在支架上或埋入地下进行保护。

连续工作的总辐射表每至少检查一次，检查内容主要看玻璃罩是否清洁。如出现冰雪、霜、露、等应设法轻轻除去这些沉积物。此应定期检查水平状态、干燥剂是否有效、罩内有无水汽等。

如果干燥剂变成粉色时，需要更换，正确的干燥剂颜色为蓝色。

如果用数字电压表测量，测得的电压值除以总辐射表的灵度系数，即为辐射量。

辐射量==W/m2

3 仪器的成套性

1.总辐射表（二级）XF-C60一台

2.输出导线一根；

3. 使用说明书一份；

4. 检定证书一份；

5. 合格证一份。

4 储存

在相对湿度80%以下。且不得有腐蚀性，挥发物的室内储存。

质保及售后：

保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或XXX的人为行为导致产品发生问题除外）。

售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
