JBJ桨式搅拌机技术描述
1. 特点：
1、高速分散机适用于一切液体的预混合、分散、调色等工作。
2、生产效率高，液压升降，机架回转灵活。
3、搅拌、分散时空吸留极少，可使物料迅速溶解，颗粒变小。
4、混合与调匀效果均好。
5、该机型特别适用于大批量生产选用。

2．用途：

广泛适用于涂料、燃料、油墨、造纸、胶粘剂、医药、化工等行业对两种或多种液体和固体粉状物进行搅拌、调和、溶解和分散。运行时能形成的流动状态是上下两个循环流和较强的湍流。

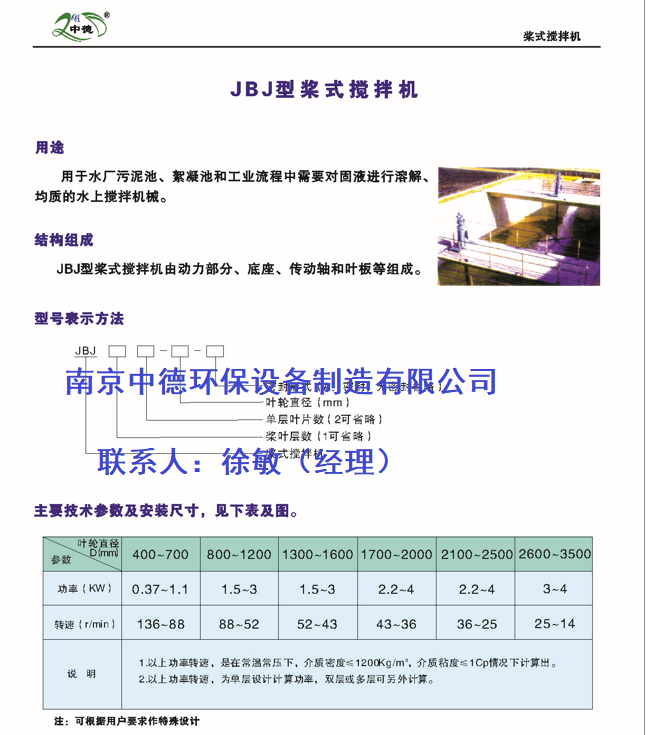

3．主要技术参数

4．构造

搅拌机包括工作部分（垂直搅拌轴、搅拌机）、支撑部分（轴承装置、机座）和驱动部分（电动机、减速机）及连接附件等。

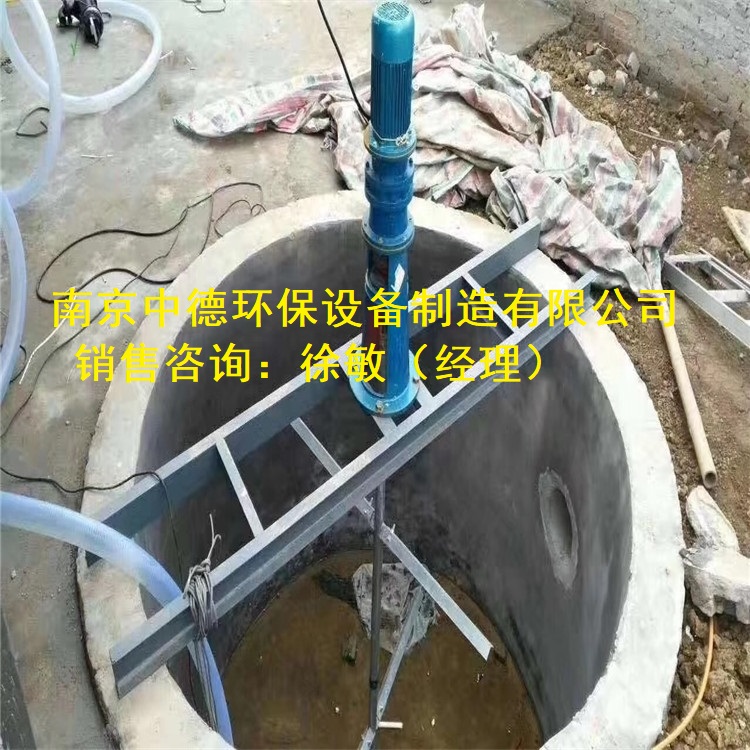

搅拌机驱动装置安装在反应池的顶部，电动机和减速机间采用法兰连接，以便于安装和维护。
电机为户外型，绝缘等级F，防护等级为IP55。
（1）减速机
A.每台搅拌机配备一台减速机，减速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械，此减速机具有强大的承载能力，高减速比，高传动效率，小的体积，极低的噪音以及较长的使用寿命。在指定的运行范围内，减速机能连续运行。
B.减速机所有的传动部件都经过严格理，精密加工，研磨，接触和润滑良好，运行平稳，噪音低，输出轴和输入轴均无附加的轴向力，使用寿命长。
C． 电动机、摆线轮和所有轴承的更换及加油系统的维修方便，减速机上安有起重吊耳。
D． 所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。
E． 露在减速机外部的轴承用油脂润滑，安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑，或油泵连续润滑。
F． 减速机有防渗油装置，并用油尺控制正常的油位。
G． 为承担传动轴及叶轮的重量，防止运行时由于荷载作用导致的轴倾斜，以及防止当搅拌机运行时齿轮不对中，减速机的输出轴具有足够的尺寸和刚度。
（2）传动轴
A． 传动轴用不锈钢或碳钢（衬塑）制成。制成后进行退火理，桨式搅拌机传动轴为悬臂轴，不采用底部固定轴承。轴表面无缺损杂质，以它对轴的疲劳强度和耐腐蚀性的影响。轴的线性、垂直度以及度准确，每米轴长，允许偏差为1mm。
B． 动轴的叶轮槽在设计上应考虑叶轮的上下移动，小间距为150mm，叶轮的移动不影响其它装置。
C． 搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接，连接充分对中。
D． 传动轴的设计不设稳定器，其运行速度限定在调和振动频率的65％以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。
（4）桨叶
叶片材质为不锈钢或碳钢（衬塑）。
（5）驱动电机
A.电动机为卧式交流鼠笼感应电动机，其设计、制造和出厂实验都应符合相应标准，防滴漏型，380V、三相、50HZ，输出功率保证不超过电动机铭牌上所示功率。
B.电动机在海拔3000m的高度运行，保证能满足额定功率。
C.电动机的功率能够满足搅拌机的特定需要。
5．材质及防腐
搅拌机水下部件（轴及桨叶）采用不锈钢或碳钢材质加工并做防腐理。
6．供货范围
主轴、搅拌叶片、驱动装置及连接附件等。
