潜水推流器主机、桨叶的详细介绍

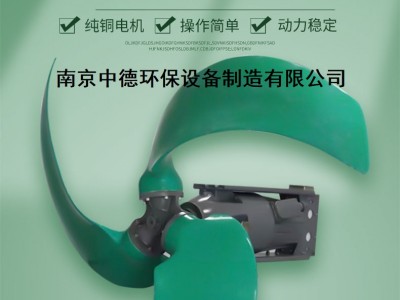

QJB型低速推流器的结构及性能特点

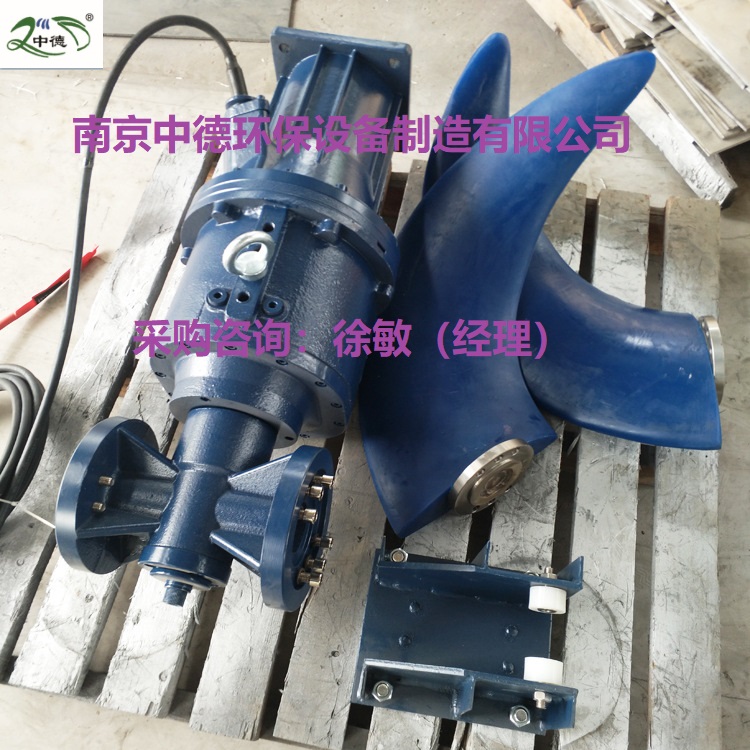

QJB型低速推流器主要由潜水电机、减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电控制装置等配套组成。

1、结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2、叶片具有自洁功能，可防杂物缠绕、堵塞。

3、与曝系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。

4、的电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保护功能，使电机的工作更加可靠。

5、机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。

6、在规定的条件下，故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。

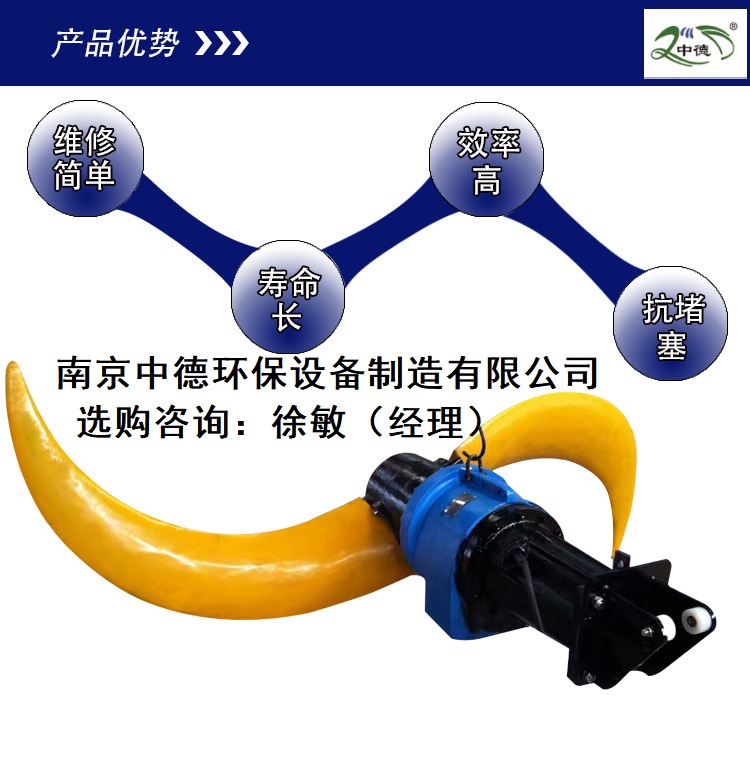

7、潜水推流器桨叶由弹性聚氨脂或玻璃钢制成，能承受变化的负荷，推力被平均分配，具水力设计。叶片为双香蕉形或三叶螺旋桨形，用高密复合聚胺酯浇铸，有效防止了叶片的断裂问题；叶片进口边向后弯曲，具有自动清洗性能；采用法兰式锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。与轮鼓连接方式一般采用法兰式螺栓联接，也有老式采用插入式键槽固定，要订制，需提供键槽尺寸长、宽等参数。

二、QJB型低速推流器的用途及适用条件

低速推流器适用于各种水理工艺和工业进程需要保持固、液二相或固、液、三相介质均匀混合反应的场所。

QJB型低速推流器可在下列条件下正常连续运行：

1、介质温度不超过40°C

2、介质的PH值在5-9

3、介质密度不超过115KG/M^3

4、低速推流器长期潜水运行，潜水深度一般不超过20米

三、QJB型低速推流器的选型注意事项

QJB型低速推流器的选型是一项比较复杂的工作，选型的正确与否直接影响设备的正常使用，作为选型的原则是要让搅拌机在适合的容积里发挥充分的搅拌功能，一般可用进速来确定。根据污水理厂不同的工艺要求，搅拌机合适的进速应保证在0.15~0.3m/s之间,如果低于0.15m/s的进速则达不到推进搅拌效果,超过0.3m/s的进速则会影响工艺效果且造成浪费。所以在选型前先确定低速推流器运用的场所，如：污水池、污泥池、生化池；其次是介质的参数，如：悬浮物含量、粘度、温度、PH值；还有水池的形状、水深等。

QJB型低速推流器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的，根据具体情况采用一台或多台搅拌机。

四、QJB型低速推流器型号说明

QJB1.5/4-1800/2-42/S/P

QJB———低速推流器（潜水推进器）

1.5——-电机功率（KW）

4——-电机级数

42——-叶轮直径（mm）

2——-叶片数

1800——-额定转数（r/min）

S/P——-材质：S代表不锈钢，P代表聚氨酯

五、QJB型低速推流器技术参数

六、QJB型低速推流器的安装系统

安装系统主要由手拉葫芦、起吊架、吊架座、起吊环链、导杆、限位架、底座等组成。低速推流器通过导轮沿导杆上下移动，起吊架安装在起吊架座上并可绕其定位轴线旋转360°，以方便安装及维护本安装系统的限位架为“T”子形，上端与低速推流器体接触，横向用螺栓与导杆联板联接（导杆联板待低速推流器位置调整正确后焊在导杆上），下端用膨胀螺栓固定。为增加低速推流器运行时的可靠性，减缓潜低速推流器运行中的振动，在低速推流器与限位架加设V形橡胶减震块。

QJB型低速推流器的安装系统材质采用不锈钢和碳钢防腐供选择；

七、QJB型低速推流器流速图

以下流速场是在清水中，边界水流速度为V=0.1m/s工况下：

八、QJB型低速推流器安装分布图

QJB型低速推流器的订货须知：

请提供以下详细数据：

1、低速推流器的产品名称与型号；

2、低速推流器的叶轮转速（r/min）；

3、低速推流器叶轮直径（mm）；

4、低速推流器电机功率（KW）；

5、低速推流器推力（N）；

6、低速推流器材质要求（C-铸铁 S-不锈钢 P-聚氨酯 AL-铝）；
