随着科学技术的发展,建筑钢结构越来越复杂,如何合理地实现构造复杂的结构和节点成为深化设计的难点和重点。这也对钢结构深化设计人员和加工制作厂家提出了更高的要求,不仅要求设计人员有丰富的专业知识,还应对加工工艺、安装过程有的了解。因此这不仅要求深化设计人员能熟悉设计程序,根据设计图进行详图绘制,还能综合工厂加工制作、现场安装等综合因素,发现问题、解决问题。在钢结构深化设计过程中,深化设计人员需同结构 设计师保持良好的互动关系,不断完善和调整结构方案,为加工、安装创造较好的条件。在满足结构合理的情况下,构件的深化设计需为加工和安装提供方便。
1铸钢节点的铸造工艺
铸造工艺的基本过程为制模→造型→冶炼→浇注。模型的设计与制作是节点铸造的关键方法。模型的制作过程中,应严格控制模型各部分的尺寸、角度及外表光洁度。为提高铸件的尺寸精度及易于清理,通常采用外表稳定性较高的型砂造型工艺。同时为了增加型砂抵抗金属液的冲刷和侵蚀作用,防止铸件外表发生粘砂,对铸型外表应涂刷合适的涂料。
目前铸钢件的材质牌号通常参照德国规范,该标准对SP含量限制非常严格。为确保材质的化学成份符合设计要求,冶炼过程中不只需控制炼钢原料的质量,采用优质中小废钢,而且炼钢熔清后,应抓紧造渣、流渣,以利于低温去磷;同时需加强还原期的脱S操作。
钢水的浇注要确保进入型腔的钢液平稳,有合适的上升速度,不出现涡流现象。对于铸件中厚度较薄部位,应将钢水浇遍,以防钢水凝固后出现空洞,严重影响节点的受力性能。

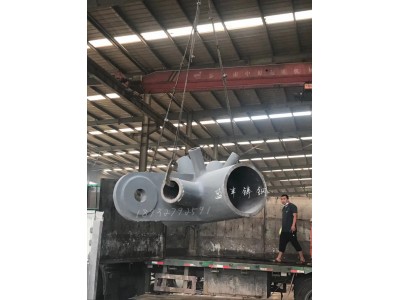

铸钢节点因其良好的加工、复杂多样的建筑造型等性能,目前在一些大跨度空间管桁架钢结构中开始被推广使用,特别是在理复杂的交汇节点上,铸钢节点有着得独厚的优势。如今,在火车站、高铁站、飞机场、体育场、大型建筑的建设中都离不开铸钢节点。
