产品名称

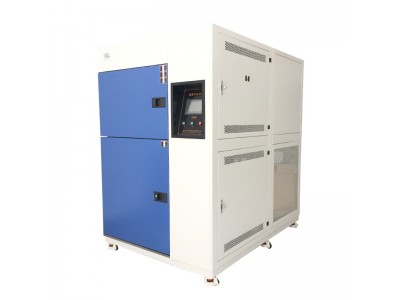

二箱式温度冲击试验箱

一、产品用途

温度冲击试验箱又叫冷热冲击试验箱，其分为吊篮式垂直冷热冲击试验箱或水平滑行式冷热冲击试验箱，它广泛用于电工、电子产品整机及零部件进行耐寒试验、温度快速变化或渐变条件下的适应性试验，特别适用于进行电工、电子产品的环境应力筛选（ESS）试验。

二、产品规格（mm）

1.型号WDCJ-50  提篮尺寸D×W×H 320×350×450 外形尺寸D×W×H 1200×2500×1800

2.型号WDCJ-100 提篮尺寸D×W×H 400×500×500 外形尺寸D×W×H 1400×2500×1800

3.型号WDCJ-150 提篮尺寸D×W×H 500×500×600 外形尺寸D×W×H 1500×2600×1850

4.型号WDCJ-225 提篮尺寸D×W×H 750×600×500 外形尺寸D×W×H 1700×2650×1900

5.型号WDCJ-250 提篮尺寸D×W×H 700×650×550 外形尺寸D×W×H 1900×2700×1950

6.型号WDCJ-500 提篮尺寸D×W×H 800×800×800 外形尺寸D×W×H 2500×3200×2100

7.型号WDCJ-010 提篮尺寸D×W×H 1000×1000×1000外形尺寸D×W×H 3000×3500×2100

8.型号WDCJ-015 提篮尺寸D×W×H 1500×1000×1000外形尺寸D×W×H 4000×4200×2200

三、技术参数

1.温度冲击范围：0℃～150℃（A）,-20℃～150℃（B）、-40℃～150℃(C)、-60℃～150℃(D)；

2.温度范围：-20℃～200℃（A）、-40℃～200℃(B)、-60℃～200℃(C)、  -70℃～200℃(D)

3.试验区：①温度波XXX状式不锈钢样品架；

7．电缆测试孔： 在样品架的上部与高温试验箱体顶部设置有滑动式电缆穿线管；

五、制冷系统

1. 制冷系统及压缩机：为保证试验箱对降温速率和低温度的要求, 本试验箱的制冷系统采用法国原装法国“泰康”全封闭压缩机组，该制冷系统具有匹配合理、可靠性高、使用维护方便等优点；

2. 制冷系统的设计应用能量调节技术，一种行之有效的理方式既能保证在制冷机组正常运行的情况下又能对制冷系统的能耗及制冷量进行有效的调节，使制冷系统的运行费用下降到较为经济的状态；

3. 优质无氧铜管，充氮焊接；；

7．制冷剂：采用环保型制冷剂R404A、R23；

8．制冷辅助件：主要制冷配件及控制器件均采用国际知名品牌，如美国SPORLAN膨胀阀，意大利CASTEI电磁阀，截止阀，过滤器；美国RANCO压力控制器等。

六、加热系统

1. 加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

七、控制系统

1. 控制装置：人机界面采用彩色大屏幕（5.7英寸）液晶触摸显示屛，控制界面采用全中文显示，可设定试验参数、曲线、总运行时间、段总运行时间、加热器工作状态及时间等。控制程序的编制采用人机对话方式，界面友好，仅需设定温度可实现制冷机的自动运行功能。

2. 控制系统使用智能化控制软件系统，具备自动组合制冷、加热等子系统的工况，从而保证在整个温度范围内的高精度控制，同时达到节能、降耗的目的，完善的检测装置能自动进行详细的故障显示、报警，如当试验箱发生异常时，控制器用中文汉字显示故障状态。同时具备历史数据表趋势图及历史故障记录的储存功能。具备通讯接口，可连接电脑直接操作，如下图：

3. 运行方式：程序运行，恒定运行、定时开 停机。

4. 温度测量：Pt100铂电阻温度传感器。

八、执行标准

1. GB10589-89；

2. GB2423.1-89；

3. GB2423.2-89；

4. GJB150.3-86；

5. GJB150.4-86；

6. GJB150.5-86；

九、设备使用环境

1.环境温度：5℃～＋28℃（24小时内平均温度≤28℃）；

2.环境湿度：≤85%；

3.电源要求：AC380（ ±10%）V/50HZ   三相四线制；

4.操作环境需要在室温28度以下而且通良好；

5.机器放置前后左右各80公分不可放置东西；
