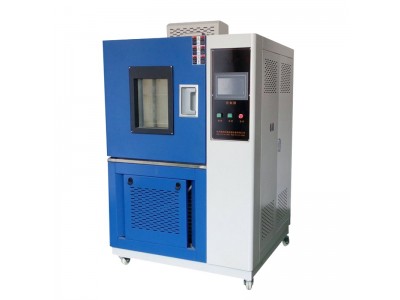

合肥恒温恒湿试验箱厂家安徽奥科

产品名称

恒温恒湿试验箱

一、产品用途

产品适用于考察 电工电子产品、元器件、零部件及其材料在不同温湿度条件下，其耐 潮湿能力，还可以作为在高低温环境下储存、运输和使用的适应性试验。

二、产品规格

1.    型号 HS- 100    工作室尺寸:D×W×H 400×500×500    外形尺寸 1050×700×1000

2.    型号:HS- 150    工作室尺寸:D×W×H 500×500×600    外形尺寸 1150×700×1100

3.    型号:HS-250    工作室尺寸:D×W×H 500×600×810    外形尺寸 1150×800×1350

4.    型号:HS-500    工作室尺寸:D×W×H 700×800×900    外形尺寸 1350×1000×1450

5.    型号:HS-800    工作室尺寸:D×W×H 1000×800×1000  外形尺寸 1450×1000×1550

6.    型号:HS-010    工作室尺寸:D×W×H 1000×1000×1000 外形尺寸 1450×1200×1550

三、技术参数

1.    温度范围：室温+10℃~100℃；

2.    湿度范围：85%~98%R.H；

3.    温度均匀度： ≤±2℃   (空载时)；

4.    湿度均匀度：+2%    -3%R.H；

5.    温度波动度： ≤±0.5℃  (空载时；

6.    湿度波动度： ±2%；

7.    温度偏差： ≤±2℃；

8.    湿度偏差： ≤±2%；

9.    升温速率：1.0~3.0℃/min；

10.  时间设定范围：0~999  小时；

11.  电源电压：380V±10%；

12.  设备总功率：2.5KW~6.0KW；

四、箱体结构

1.    整个箱体采用整体结构。

2.    箱体内侧采用 1.0mm 进口 SUS304B 不锈钢板，外侧采用 1.0mm 冷轧钢板喷塑，保 温材料采用超细玻璃保温棉。

3.    大门密封采用双层硅橡胶密封材料。

4.    观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm 为防止低温时玻璃结 霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。

5.    在箱体侧面设有带塞子的φ50mm 测试孔，塞子材料为硅橡胶低发泡，能耐高低温， 兼具保温效能。

6.    在箱体工作室后侧设置有一个空调节柜，在其间安装蒸发器、电加热器、加湿器、 机、机蜗壳等设备。

7.    温度传感器置于出口。

8.    试验箱内的送方式为上送下回方式。

五、加热、加湿系统

1.  加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉 冲占空比 PID 信号，通过固态继电器来控制，控制平稳、可靠。

2.   蒸汽锅炉电加热加湿方法，铠装电加热管，PID 控制方式，使用无触点周期脉冲调 宽 SSR  (固态继电器) 控制，设有水位控制装置，加热器防干烧装置。

六、控制系统

1.  控制系统：采用液晶触摸屏温湿度控制器和施耐德电元器件构成电控制系统。

2.  控制器采用全中文菜单操作方式。

3.  小显示分辨率 0.01℃。

4.  运行方式：定值和程序运行。

5.  控制方式：连续 PID 控制。

6.  设定程式 120 组，每组程式设定 99 步，每个程式组均可连接。全部循环、多

999 回，部分循环、多 99 回。

7.  断电恢复设定，包括：断电后程序终止执行、断电后程序从断点连续运行。

8.  实时显示程序的运行时间、段数、剩余时间、重复次数；可显示试验数据,括设定温 度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、 日历时间等； 温度能直接数字显示，

9.  在设定程序时，可编写程序名称，以方便查寻。

10.  出现故障时，控制器 LCD 触摸屏可显示出现的故障编号，用户可方便的根据故障 编号查找故障的原因。

11.  具有多种报警功能选择，包括：值报警、偏差报警等。

12.  控制系统采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制 精度。

13.  在控制系统中需设有保护措施，包括：缺相保护、相序错误保护、相电压不平 保护、机过载保护、超温、断电保护、机组高压保护、机组过载保护、机组过温 保护、漏电等保护。

14.  控制系统设有方便用户的操作面板，设在试验箱左上部，除电源和照明的操作按键 外，XXX操作只需在控制器中设定即可。

15.  可预先在控制器中存储多条工艺曲线，当需要使用时只需调用而无须再次设置。

16.  在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障， 超温保护器也能可靠的断开加热电源以保护设备和试品的。

17.  在电控制系统中设有互锁装置，当循环机没有启动或过载时制冷机组和加热系 统不能启动，机组超高压、过载时制冷机组都将被禁止。

七、执行标准

1.    GB/T2423.3-2001

2.    GB/T5170.5-96;

3.    GB/T10586-89;

八、设备使用环境

1.    环境温度：5℃~＋28℃ (24 小时内平均温度≤28℃)；

2.    环境湿度： ≤85%；

3.    电源要求：AC380  ( ±10%) V/50HZ      三相四线制；

4.    水源要求：去离子水或纯净水；

5.    操作环境需要在室温 28 度以下而且通良好；

6.    机器放置前后左右各 80 公分不可放置东西；
