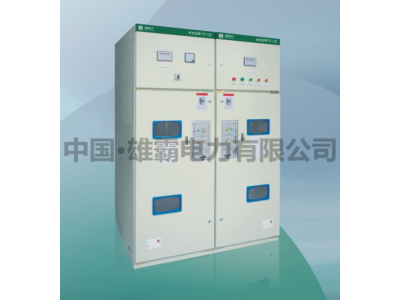

HXGN17-12环网柜(高压开关柜、充气柜）

HXGN17-12高压环网柜详细介绍

HXGN17-12高压开关柜HXGN17-12高压环网柜 咨询订购13758891909

HXGN17-12箱型固定式环网高压开关柜简介

HXGN17-12箱型固定式环网高压开关柜适用于三相、交流50(60)Hz、额定工作电压3-12kV 、额定工作电

流630A及以下系统中的成套配电装置。主要适用于工矿、住宅小区高层建筑、学校等配电场所，作为电

力系统变电站的受电、馈电及实行控制保护 、监测之用。特别适合于频繁操作的场合，其母线系统为单

母线结构。具有实现“五防”闭锁功能。

符合标准：

GB3906-2006 《3~35kV交流金属封闭开关设备》

GB11022-99 《高压开关设备通用技术条件》

IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

DL404-97 《户内交流高压开关柜订货技术条件》

固定式环网开关柜使用环境条件

固定式环网开关柜技术指标

额定电压(KV) 3.6/7.2/12

工频耐受电压相间、对地(KV) 42(1min)

工频耐受电压隔离断口(KV) 48(1min)

冲击耐受电压相间、对地(KV) 75

额定频率　50Hz

分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

防护等级　IP2X

固定式环网开关柜结构介绍

本开关柜为金属封闭箱式结构，柜体骨架由KS(8MF)型 材加工而成，柜体全部采用组装结构，轻巧美观

，可任意组合安装，便于***扩展延伸;柜体即可配FN12-12型压气式负荷开关组合电器，也可配FN25-12

型真空负荷开关组合电器，体积小、免维修、三项联动结构、并且具有明显的隔离断口。配FN12-12型压

气 式负荷开关组合电器、FN25-12型真空负荷开关组合电器时，其安装方式灵活，可左、右侧装、正装

、倒装。可手动和电动操作，并具有远动遥控功能。设有完善可靠的机械联动、联锁装置，完全达到“

五防”功能。采用联动防护绝缘活门、遮挡带电触头，确保人身安全。柜体采用正面操作维护，面门装

有观察窗可清 楚观察柜内元件工作状态。
