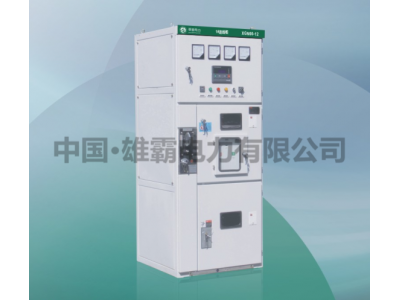

XGN66-12环网柜(高压开关柜）

XGN66-12高压环网柜详细介绍XGN66-12高压成套开关柜XGN66-12高压环网柜XGN66-12高压开关柜咨询订购：13758891909

XGN66-12交流金属封闭固定式高压开关柜简介

XGN66-12固定式高压开关柜设备吸收了国外的***技术，它体积小，仅是普通开关柜体积的50%;断路器

具有可靠性高，性能好;“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12KV三相交流电50Hz

单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，

可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。

符合标准：

XGN66-12GB3906-2006 《3~35kV交流金属封闭开关设备》

XGN66-12GB11022-99 《高压开关设备通用技术条件》

IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》

DL404-97 《户内交流高压开关柜订货技术条件》

XGN66-12固定式高压开关柜使用环境条件

(1)正常环境条件

1.XGN66-12周围空气温度 上限：+40℃、下限：-10℃。

2.XGN66-12海拔：不超过1000m。

3.XGN66-12相对环境温度：日平均不大于95%，月平均不大于90%。

4.XGN66-12地震：烈度不超过8度。

5.XGN66-12周围空气不受腐蚀性或可燃气体，水蒸气等明显污染。

6.无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。

(2)特殊工作条件

在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

XGN66-12固定式高压开关柜技术指标

额定电压(KV) 3.6/7.2/12

工频耐受电压(KV) 42(1min)

额定动稳定电流(KA) 50～80

额定短路开断电流(KA) 20～31.5

额定短路关合电流(KA) 50～80

分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

防护等级　IP2X

XGN66-12固定式高压开关柜结构介绍

本开关柜柜体采用***角钢焊接而成;.断路器室位于柜体中(下)部，安装、调试、维护方便。标准配装

ZN63A(VS1-12)断路器，并设有压力释放通道，确保人身安全;采用***可靠的旋转式隔离开关，可在主

母线带电下安全进入断路器室检修;整柜防护等级IP2X;设备设有可靠功能***的强制性机械闭锁装置，

简便有效达到“五防”要求;具有可靠的接地系统;门上装有观察窗，可清楚观察到柜内元件地工作状态;

操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用;进出线电缆低于柜底前部，方便

用户连接。
