仪器简介

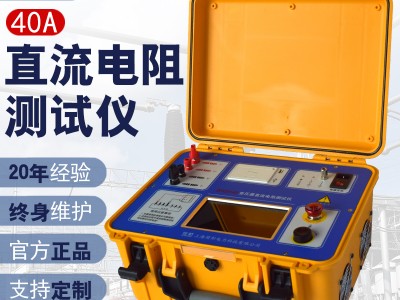

对于电力系统来讲，变压器是系统中核心设备，因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性。变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了佐航 BYQ3140 变压器直流电阻测试仪。该仪器屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。具有中文菜单提示功能，操作简便直观，测试速度快，准确度高，量程宽。
功能特点
1. 测试电源可输出电流40A，测试范围0～25kΩ，满足绝大多数变压器的测试需求。
2. 测试过程可自动计算5S、15S、30S内的电阻值变化率，可以辅助试验人员判断测试数据的稳定性，防止误读数据。
3. 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能，以及接地线未接报警功能。
4. 仪器配有热打印机，本机存储数据200条，支持U盘海量存储。
5. 工业级7寸真彩大屏显示，清新简约显示格，全触控加一键飞梭操作，为您创建舒适便捷的人机交互体验。
技术参数
| 直阻测试 0.1mΩ～25kΩ | |||
| 电流档位 | 测量范围 | 电流档位 | 测量范围 |
| 40A | 0.1mΩ〜 0.5Ω | 20A | 0.5mΩ 〜1Ω |
| 10A | 1.0mΩ 〜2Ω | 10mΩ〜4Ω | |
| 1A | 0.1Ω 〜20Ω | 0.2A | 1.0Ω〜100Ω |
| 10mA | 50Ω〜2kΩ | <1mA | 500Ω〜25kΩ |
| 技术指标 | |||
| 准确度 | ±（读数×0.2%+2字） | 分辨率 | 0.1uΩ |
| 使用条件及外形 | |||
| 工作电源 | AC220V±10%，50Hz/60Hz | ||
| 主机重量 | 13.2kg（不含测试线） | 主机尺寸 | 428mm（长）X 350mm（宽）X 230mm（高） |
| 使用温度 | -10℃~50℃ | 相对湿度 | ≤90%，不结露 |
