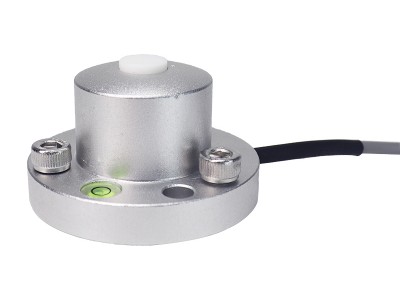

RY-EBN-1 日照辐射传感器

产品简介

RY-EBN-1 日照辐射传感器主要用于测 400-1100nm 波长范围内的太阳短波辐射，并且使用简单性价比高，可连续全候使用，可以被倒转或倾斜。该产品还可被用来测量日照小时数量。广泛应用于植物的生长、热量转换盒土壤水分蒸发蒸腾损失总量的太阳能量监测。

典型应用：农林业生态辐射监测、太阳能热利用的研究、旅游环保生态、农业象的研究、作物生长监测、温室控制。

产品特点

* 符合 WMO 世界象组织规范（CIMO Guide）

* 适用于各种恶劣环境

*性价比高

*灵度高

*无源精准测量

*结构简单，便于使用

产品参数

光谱范围0-2000W/m2

波长范围400-1100nm

测量精度5%（环境温度25℃，对比SPLITE2表，辐射1000W/m2）

灵  度200～500μv•w-1•m2

信号输出0～1000mv

响应时间＜1s（99%）

余弦修正＜10%（直到80°）

非 线 性≤±3%

稳 定 性≤±3%（年稳定性）

工作环境温度：-30～60℃、工作湿度：<90%

标配线长3米

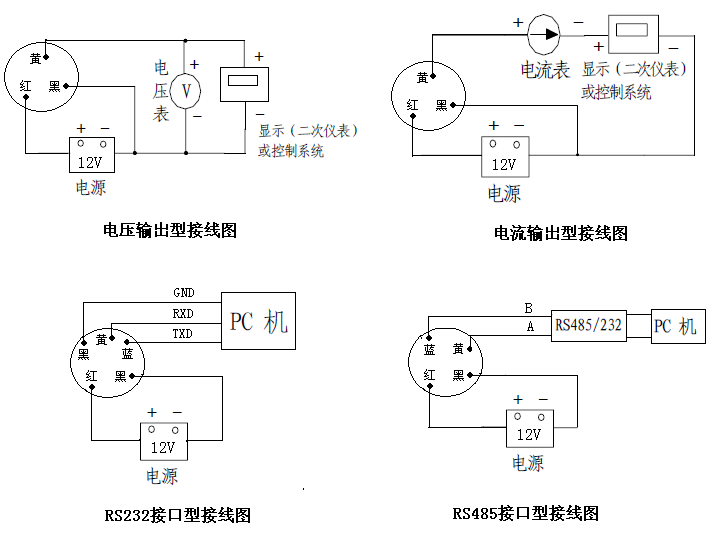

接线说明：

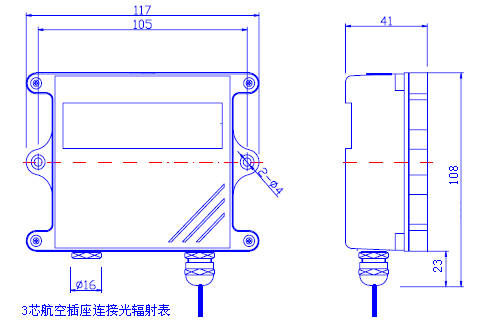

辐射变送器外形尺寸：

MODBUS RTU通讯协议

波特率：9600

数据位：8

停止位：1

校验位：无

1.1 CRC说明：

以下所有说明中，MODBUS RTU 协议中的CRC16两字节，按照MODBUS规定：低字节在前，高字节在后。

以下说明中，假定传感器地址0xFF（传感器缺省地址为FF）

1.2 返回错误码规定：

传感器对于错误指令的接收(包括CRC16效验错误)，均实行不返回错误码方式。上位机可在指令发出100ms后收不到返回数据时认为发出指令失败，可重新发送指令。

2.1 标准MODBUS 寄存器说明

特别注意：MODBUS 命令中寄存器的数量或长度一项均为两字节16 位为一个单位（高字节在前，低字节在后），而非单字节8 位为一个单位。

用户应保证命令中寄存器的地址和数量这两项参数的范围在本系统规定范围之内。如果超出范围，传感器的输出结果将无法预测，用户应在上位机软件设计中保证MODBUS 命令符合本手册要求

输入寄存器：用功能码 03 读

内部寄存器：用功能码 03 读；功能码10 写

地址操作内容备注

0x0000读写传感器地址，范围0x01-0xFF（十进制），出厂设置为0xFF

注：地址部分的数据为16进制表示，例：地址20（十进制）读写值为0x14

下面举例介绍一下利用 Modbus RTU 命令访问系统寄存器的方法：

1、读取多个输入寄存器（2个实时数据）命令

发送：FF 03 00 00 00 02 D1 D5

FF0300   0000   02D1 D5

系统地址功能码寄存器地址寄存器数量软件自动产生的CRC16校验位

回答：FF 03 04 01 72 00 16 C5 D5

数据段数据为：

FF030400 3C 01 22A4 79

系统地址功能码数据段字节数量数据段数据CRC16校验位

日照时数： 00 3C=6.0h；辐射：0122=290W/㎡

备注：日照时数不会自动清0，需要在每日落后发清0指令：AT+RZSS=0，输出的才是每的日照时数2、读取地址寄存器命令

发送：00 03 00 01 00 01 D4 1B

000300 0100   01D4 1B

功能码寄存器地址寄存器数量软件自动产生的CRC16校验位

回答：00 03 02 00 01 44 44

00030200 0144 44

功能码数据段的字节数量数据段数据CRC16校验位

数据段数据为0x0001 =01   表示系统地址01

3、修改内部寄存器（系统地址）命令（把地址改为0x33）

发送：00 10 00 01 00 01 02 00 33 EA 04

001000   0100 010200 33EA 04

功能码起始寄存器地址寄存器个数数据长度数据CRC16校验位

回答：00 10 00 01  00 01 C8 0E  （表示修改成功）

001000 0100  0151 D8

功能码起始地址寄存器个数CRC16校验位
