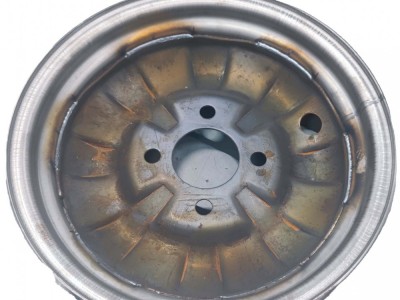

电动车轮毂激光焊接设备

      本司主要做的激光焊接设备：应用的激光器主要为：光纤激光器，YAG激光器。

1.光纤激光器从应用的场景主要分为：标准四轴激光焊接机，机器人激光焊接机，手持激光焊接机，非标定制等。

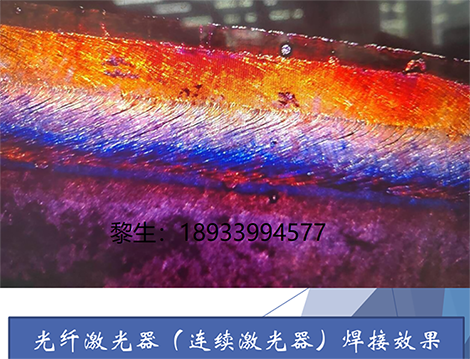

2.YAG激光器从应用场景主要分为：标准四轴工作台激光焊接机，机器人激光焊接机，手动激光焊接机，非标定制等。

3.光纤激光器和YAG激光器的应用场景基本一样，主要是焊接的产品的要求效果有较大的差别。

4.光纤激光器焊接速度快（20---30MM/S），功率大（500W---6000W），深宽比大（焊接材料的厚度0.5---5MM），

适用于常规焊缝的缝焊拉焊的场合，可焊接碳钢，不锈钢，镀锌板，铜，铝等常见材料。

5.YAG激光器，焊接速度较慢（8—10mm/S），功率较小（200W—600W），焊接的材料的厚度（0.2—1.2mm）

适用于薄板的缝焊，穿透焊，点焊，热影响小，焊接精准。

       激光焊接轮毂优势和劣势

优势

1.焊接速度快，深度大，变形小，焊缝美观。

2.焊接设备装置简单，可在室温或特殊条件下进行焊接。

3.焊接过程无接触，不会与焊装夹具干涉，光学镜片污染少。

4.焊接能量由高功率激光器产生，可定制任意形状焊缝以优化结构强度。

5.焊接过程可通过电脑控制，实现多点同时加工和多工位自动化生产。

6.焊后不需要人工再进行二次理，节省了时间和成本。

劣势

1.焊接淬硬性材料时易形成硬脆接头；

2.合金元素蒸发造成焊缝产生孔和咬边；

3.对焊件装配、夹持及激光束调整要求较高；

4.能源转换效率低，设备昂贵，焊接成本较高。

       我司设备优势和基本配置（本款机械使用的是连续光纤激光器）

设备配置：

1.光源系统：采用连续激光器

2.运动系统：配备三轴伺服（松下）运动控制外加定制化工装夹具

3.激光聚焦系统：万顺兴双摆焊接头

4.冷却系统：搭配了博鼎3.0P双温双控冷却水机

5.XXX辅助系统：焊接检测系统.（实时检测焊接效果）、能量检测系统(实时检测能量波动)、激光校准系统：（校准激光焦距）

设备搭配系统表（以下都可进行定制化需求）：

1.光源系统：采用连续光纤激光器

2.运动系统：川崎RA010L式专业焊接机器人外加定制化工装夹具

3.激光聚焦系统：机器人定制式双摆焊接头、

4.冷却系统：搭配了博鼎3.0P双温双控冷却水机

5.XXX辅助系统：焊接检测系统.（实时检测焊接效果）、能量检测系统(实时检测能量波动)、激光校准系统：（校准激光焦距）

设备优势：

1.机器人激光焊接系统利用激光焊接强度大，变形小的特点，可将多层结构的机械部件焊接成一个整体，

能够达到与机械加工方式得到的部件同样的功能，但是生产成本却因此大大降低

2.专业的激光焊接机控制系统，电脑操作，能够保证焊接质量，使焊接工作更方便，操作更为简单配置进口激光焊接头，

反应灵、准确，与机械手有效配合，避免焊接头与加工板材碰撞，并能保证焊接焦点位置，保证焊接质量稳定

     机器人技术参数

设备名称　　　　　　　　　　六轴工业激光人激光焊接机

负载　　　　　　　　　　10kg

臂展　　　　　　　　　　　　1925

重复定位精度　　　　　　　　±0.05mm

工作范围　　　　　　　　　　轴1±180%　轴2-60°~+140°　轴3-155°~+80°　轴4±170°　轴5±180°　轴6±360°

焊接速度　　　　　　　　10~20mm/s

重量　　　　　　　　　　　　160KG

安装方式　　　　　　　　　　地面或者支架

     设备技术参数：

激光类型                               连续激光器

型号                                     ZXL3000

激光波长                              1080nm

激光功率                               3000W

焊接深度                               0.1mm-3.0mm

输出功率稳定性                     ±3%

光纤芯径                               0.6mm

光纤标配长度                        5m（可选配10m或15m）

功率调节范围                        10%~

红光定位                               有

观察系统                               CCD视觉影响

电力需求                               380V±10%/50HZ

额定功率                               8KW

冷却方式                               水冷

工作台行程                            200mm*200mm到1200mm*1200mm

主机外形尺寸                        950mm*800mm*1380mm

功率配置选择表：

 光纤激光器（可焊接厚度）（焊接速度20mm/s）

1. 500W 0.2—0.8mm

2 .1000W ≤1mm

3. 1500W ≤1.5mm

4. 2000W ≤2mm

5. 3000W ≤3mm

6. 4000W ≤4mm

7. 6000W ≤6mm

YAG（脉冲激光器）（可焊接厚度）（焊接速度10mm/s）

1.200W ≤0.3mm

2.300W ≤0.5mm

3.400W ≤0.7mm

4.500W ≤0.9mm

5.600W ≤1.2mm
