窄幅机种
小标签专用

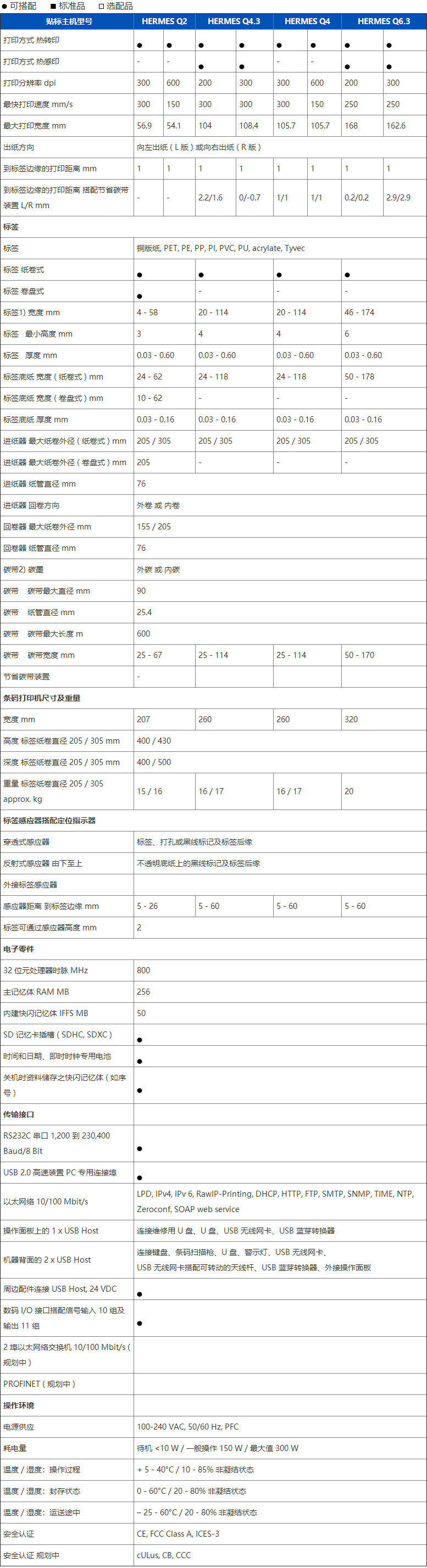

1.1 贴标主机 | HERMES Q2 | |
---|---|---|
打印分辨率 dpi | 300 | 600 |
快打印速度 mm/s | 300 | 150 |
打印宽度 mm | 56.9 | 54.1 |
纸卷外径 mm | 205 / 305 | |
标签宽度 mm | 58 |
标签 ( 纸卷式 )
HERMES Q label roll diameter 205 mm
HERMES Q2, Q4, Q6.3
标签纸卷直径 205 mm
HERMES Q2, Q4, Q6.3
标签纸卷直径 305 mm
较窄的标签
纸卷式或卷盘式
为了避免皱折的产生,
如标签底纸宽度小于 20 mm,
碳带必须可以使它的两侧超出
标签底纸。为此,须搭配隔片
将标签底纸偏移 7 mm。
出纸方向
HERMES QL
HERMES QL
向左出纸
HERMES QR
HERMES QR
向右出纸
保护外盖
HERMES Q with cover
HERMES Q2, Q4, Q6.3
标签纸卷直径至 205 mm

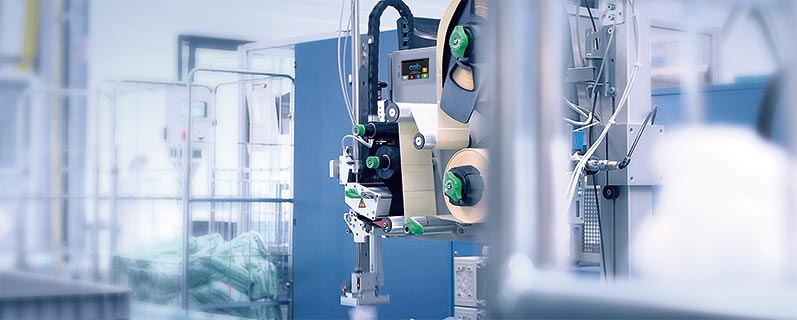

应用范例
PCB 板标识
包装标识
货柜标识

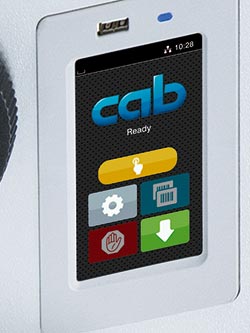

1 操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。
2 碳带供应轴及回收轴
轴心三片旋紧式设计可快速简单地更换碳带。
3 坚固底座机构
一体成型铸铝打造。所有打印机构皆稳固组装于支架底座上。
4 贴标手臂的安装
手臂安装在插销上,因此可以转XXX络、USB Slave 传输接口、时间
3 状态通知:待机、暂停、每笔打印工作完成的标签数量、已剥离位置的标签、等待外部信号
4 USB 插槽 维修用 U 盘或 U 盘专用,可上传档案至机身内建快闪记忆体。
5 操作
Printing icon 进行贴标作业
Menu 跳至选单
Reprint 重复打印一张标签
Interrupt 中断及继续打印工作
Stop 停止及删除所有打印工作
Label feed 标签进纸
会随着安装方向转换为横屏或竖屏。
旋转 90° 的贴标主机
视频导览
设定选项
打印参数
调整标签打印定位 Y
选择打印速度

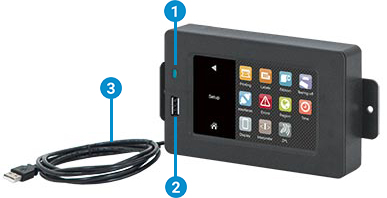

外接操作面板
功能与贴标主机上的操作面板相同
屏幕的显示会随着摆横或摆直转换。
可依需求选择使用外接操作面板或贴标主机内建的操作面板。
贴标主机连接埠:USB 2.0 高速装置
1 LED 灯显示: 开机
2 USB 插槽 维修用 U 盘或 U 盘专用,可上传档案至机身内建快闪记忆体。
3 USB 传输线,长度 1.8 至 16 m
长度如超过 3 m 则只能使用规定的传输线;规格尺寸请参见安装说明
