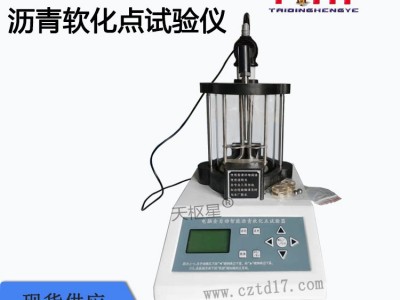

枢星牌TD606-2型电脑液显高温沥青软化点试验仪

一、产品用途：
本仪器是根据标准GB/T4507《石油沥青软化点测定法》、交通行业标准JTG E20-2011《公路工程沥青及沥青混合料试验规程》中T0606-2011《沥青软化点试验（环球法）》所规定的要求设计制造的，适用于道路石油沥青、煤沥青、液体石油沥青等各类沥青软化点的测定，是各沥青生产企业，公路、桥梁建设单位和各相关大专院校、研究机构的优选仪器。
本仪器采用全电脑控制，电子光电测量，液晶显示屏显示，微型打印机自动打印测试结果。本仪器还具有温度加热线性，浴液搅拌均匀，可同时测试两个样品，自动检测试样软化点的特点，自动化程度高，测试快捷方便，测试结果可靠，是沥青软化点测试的智能化仪器。

二、技术参数：
1、电源电压：220V/50HZ；
2、测温范围：⑴试样软化点在80℃以下者，用蒸馏水做加热介质，+5 ℃～+80℃；⑵试样软化点在80℃以上者，用甘油做加热介质，+32℃～+180℃；
3、温度分辨率：0.1℃；
4、搅拌器：搅拌速度连续可调 250个档位可调；
5、加热速率：三分钟后自动调整为5.0±0.5℃/min；
6、软化点结果：液晶显示，打印机接口和电脑联机理数据(选配)；
7、加热功率：600W；
8、计算机接口：USB接口；（可以选配）
9、烧杯容积：1000mL；
10、环境条件：环境温度小于35℃，无空对流现象；
11、相对湿度：≤85％；
12、整机功耗：不大于700W；

三、试验方法与步骤：

4.１ 准备工作
（１）将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。（沥青试样按JTJ052-2000中T0602规程制作）如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80~100℃。
(2)试样在室温冷却30min后，用环夹夹着试样环，并用热刮刀刮除环面上的试样，务使与环面齐平。
4.2 试验步骤
（１）试样软化点在80℃以下：
1. 将装有试样的试样环连同试样底板置于装有5±0.5℃水的恒温水槽中至少15min，同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。
2. 烧杯内注入1000mL新煮沸并冷却至5℃的蒸馏水。
3. 从保温槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环，然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温5±0.5℃。注意，环架任何部分不得附有泡。接通仪器电源。
4. 将钢球放在定位环中间的试样，按下电器控制箱上“启动”按钮，电热管开始工作，使杯中水温在3min内调节至维持5±0.5℃/ min的速度升高。
5. 试样受热软化逐渐下坠，至与下层底板表面接触时，这时仪器将自动停止加热，读取并记录显示的时间及温度（软化点）。
（２）试样软化点在80℃以上
1. 将装有试样的试样环连同试样底板置于装有32±1℃甘油的保温槽中不少于15min，同时将金属支架、钢球、钢球定位环等亦置于甘油中。
2. 在烧杯中注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。
3. 从保温槽中取出装试样的试样环按上述（1）的方法进行测定。
3.使用方法
 手动模式：在实验运行中当右边沥青试块下落时按“”键确认试块下落，当左边的试块下落时按“”键确认试块下落，这时候仪器会显示记录的实验数据。显示每分钟的记录的温度，下落时间和两个软化点的温度及平均温度。
自动模式：在这个模式自动检测试块下落，在这个实验过程中要注意加热产生的泡，影响实验结果。
注意：1.在实验中搅拌子转速不要太快（避免水产生漩涡影响实验结果）2.实验中不放搅拌子会影响升温精度。

四、报告：
同一试样平行试验两次，当两次测定值的差值符合重复性试验精度要求时，取其平均值作为软化点试验结果，准确至0.5℃

五、注意事项：
1、每次试验前按一下“复位”按键以掉以前的试验数据，从而保证试验数据的准确性。
2、仪器使用和存放必须小心轻放，以免损坏玻璃制品及温度传感器。
3、每次试验完毕，必须将试验擦拭干净，切断仪器电源。

六、装箱清单：
1、控制器一台
2、烧杯内软化点支架（光电架）一个
3、1000ml烧杯一只
4、电源线一根
5、定位杆两根
6、加热器线一根
7、环、球一套
8、搅拌子一个
9、说明书一份
10、合格证一份
