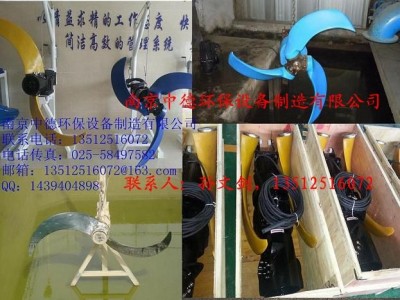

直销南京中德QJB潜水推流器，玻璃钢桨叶1100—

QJB潜水推流器技术描述

设备名称 QJB潜水推流器

1．型号规格

QJB5/4-2500/2-43/P

2．主要技术参数

型号 QJB5/4-2500/2-43/P

电机功率 5.0kW

叶轮转速 43rpm

叶轮直径 2500mm

电机保护等级 IP68

电机绝缘等级 F

3．用途

用于生物理池、曝池或厌氧池中进行低速搅拌，其产生低切向流的水流，可用于池中水循环及硝化、脱氮和除磷阶段创建水流，以使池中泥水充分混合又不致产生淤积的作用。

4．使用条件

QJB潜水推流器适用于各种生活污水和工业废水的理过程中，在下列条件下设备可正常连续运行：

4.1介质温度不超过40℃；

4.2介质的PH值在5～9之间；

4.3介质密度不超过1150kg/m3；

4.4长期潜水运行，潜水深度一般不超过20m；

4..5池子容积在1000-3000m3，黏度可达到50CP；池容积在500-700m3，黏度可达1000CP。

5．技术性能

5.1 潜水推流器转动平衡自如，保证无卡死，停滞，振动等现象；

5.2 潜水推流器出厂前作密封压实验,实验压力为3kg/m2，历时5分钟无泄漏现象；

5.3 潜水推流器采用双机械密封结构和唇形密封组织，机械密封保证在8000小时内可靠运行而不需更换；

5.4 潜水推流器引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化理,以防电缆外皮破损，渗水至电机；

5.5 潜水推流器表面喷涂防腐漆，其表面光亮，无污损，,碰伤，裂痕等现象；电机壳体的底漆为PVC环氧树脂，面为氯化橡胶涂料；

5.6 潜水推流器油室内设有密封泄漏保护装置；

5.7 潜水推流器引出电缆中双色线（黄/绿）规定为接地线，联接可靠。接地标志明显，在使用期内不易磨灭；

5.8 潜水推流器桨叶及转子采用动平衡试验，平衡精度为G6.3；

5.9 水下搅拌机可沿水平方向在120°范围内旋转，任意调整推流角度。

6．使用寿命

潜水推流器在规定的条件下，故障前平均运行时间不小于10000小时，整机使用寿命不小于8年。

7．结构设计

7.1接线盒

接线盒与周围液体、电机部分密封隔离；冷却：电机定子由周围的液体冷却。

7.2减速机

采用硬齿面齿轮传动，以降低叶轮转速。设计结构紧凑，外形美观流畅。负载能力强；启动瞬间主机震动小、运行平稳；噪音低；齿轮传动比分级精细，速比大，能很好的保护电机和轴承，寿命长。

7.3叶片

叶片为双香蕉形，用高密复合聚胺酯浇铸，有效防止了叶片的断裂问题；叶片进口边向后弯曲，具有自动清洗性能；采用法兰式锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。

7.4电机

采用全淹没式鼠笼型感应电机，潜水电机四级绕组，S1级，定子绕组绝缘等级为F级，防护等级IP68。电机可连续搅拌40℃的介质，定子绕组的平均温升不超过85℃，每小时至少能起动12次，而不引起任何有害影响，在运行时，不会发生过载现象，保证连续及间歇运行。额定电压为380V，三相，50Hz。电机的允许电压波动为±10%。

7.5油室

润滑并冷却密封装置，轴承座及减速箱与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个囊装置以减少和降低油室内的压力上升。

7.6轴承

电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；轴承均与被搅拌液体隔离，并用油脂润滑。搅拌器轴承的运行寿命大于60000小时。

7.7轴密封

潜水推流器有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。

7.8 机械密封

每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。机械密封设计寿命大于25000小时。

7.9监测系统

定子绕组中装有两个热开关，热开关在125℃动作，正常情况下，电机的温度不超过85℃，超温后电机停止转动并报警。

采用水泄漏传感器，以探测定子室中的水。当水泄漏传感器动作时，将使电机停止转并报警。

7.10控制系统（用户可自行配置）
