一、前 言
感谢您购买本公司产品。请在使用产品前仔细阅读本说明书。本说明书记载了产品的
使用方法、现场安装要求及日常维护要求等。请在操作前仔细阅读本说明书，正确使用本
产品。请将本说明书与产品共同放置，以备使用过程中以及今后产品使用提供参考！
二、须知
首先非常感谢您选用本公司的浮标水质在线监测系统，型号：HY/SZ-FB（XX）（以
下简称：HY/SZ-FB）在使用本产品前，请仔细阅读本用户手册，并严格遵守本手册中关
于HY/SZ-FB使用、安装的各项规定，使您能够、的使用该产品，避免不必要的
财产损失及人员伤害。为确保用户在使用和维护本产品时的人身，避免财产损失，在
本手册中有相关及警告信息。请特别关注这些信息，并严格参照执行。
三、产品介绍
3.1 产品概述

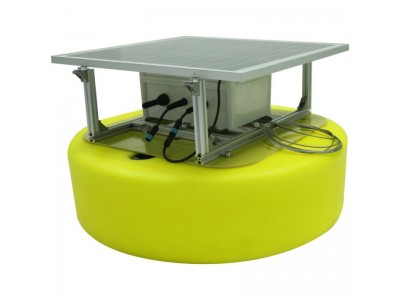

本公司推出的浮标水质在线监测系统（HY/SZ-FB），HY/SZ-FB可以实现多种水质参
数的同时测量，包括溶解氧、pH、ORP、COD、总磷、氨氮、叶绿素A、蓝绿藻、电导率
和浊度等多种水质参数，HY/SZ-FB主控机通过RS485（Modbus/RTU协议）总线理
测量数据，再由无线模块发送到远程服务器，用户可以实时获得监测数据。
该系统以浮标为载体的水质监测系统是化学分析仪器和各种水质传感器的集成，并结
合了现代化的数据理技术、数据通信技术、浮标设计及制造技术，是实现环境水质
监测自动化、网络化、在线监测的有效技术手段。
HY/SZ-FB浮标水质在线监测系统的应用领域广泛，可用在水产养殖、工业、生活污水
排放、农业灌溉用水、环境监测等领域。
3.2 产品特点
·易维护性：运行稳定，故障率低，维护方便；
·成本低：监测全程无需化学试剂，降低运行成本；
·耐腐蚀性：浮体表面能低，防止水生生物的附着，抗腐蚀性强；
·防水性：系统密封性好，供电系统和监测设备的正常运行；
·供电系统：太阳能板与锂电池联合供电，实现阴雨，整体系统仍能正常工作；
·数据、存储与传输：具有极强的兼容性和扩展性，内存容量大，断电时数据不
丢失，并具备数据补发功能；
·浮标固定：根据不同的水下情况选择不同的锚缆和抛锚形式，锚缆能够耐受礁石磨
损和恶劣情况的牵引拉拽，防止浮标漂移丢失。
四、技术参数
太阳能：重量：0.45KG*3PCS、尺寸：420*280*2.5mm、输入功率：18W*3PCS 12V（可定制）、工作电压18.4V；开路电压：22.6V
锂电池（带控制器）：重量：3kg、容量：4H（可定制）、尺寸：267*155*80mm
烤漆钣金框架：重量：3.75kg、尺寸：615*453*1.5mm
不锈钢架：重量：2KG*2PCS、尺寸：外径200*高500*2PCS
配重板：重量：10KG、尺寸：外径320*内径28*高60mm
