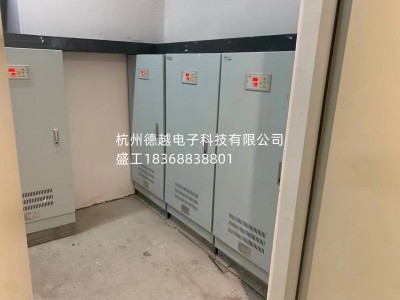

施耐德 医用隔离变压器

产品咨询：盛工 183 6883 8801

VNTR066.3KVA-单相医用隔离变压器6.3KVA，（IT系统监控装置绝缘检测装置）-绝缘监视仪，剩余电流探测器-专用互感器，报警指示器-外接报警测试面板（此元件要正常工作我公司提供一个仪器专用电源），按你图纸上的配置是医用隔离电源系统标准配置五件

a、每间I级手术间按原设计配电思路以及总负荷配备不应小于10KVA，且必须设置≥6.3KVA隔离变压器构成的IT系统(包括隔离变压器、绝缘监测仪、电流互感器、仪器专用电源、外接报警显示和测试单元)； 每间Ⅲ级手术室总配电负荷不应小于8KVA，IT系统≥6.3KVA隔离变压器构成的；IT系统分断时间230V应为0.2S.

b、医用隔离电源系统由医用隔离变压器，绝缘监测，外接报警装置，断路器等主要元件组成，并符合以下标准：

产品咨询：盛工 183 6883 8801

1隔离变压器

1.1 满足《建筑物电装置 第7-710部分：特殊装置或场所得要求—医疗场所》GB16895.24-2005 / IEC60364-7-710：2002 710.512.1.6中规定：医用隔离变压器应符合IEC61558-2-15的要求。

1.2 变压器的二次侧额定电压Un不应超过250V，用于移动式和固定式设备的医疗IT系统应采用单相变压器，其额定输出容量不应小于0.5KVA，但不应超过10KVA。

1.3 医用隔离变压器的金属外壳需与局部等电位联结端子板联结。

2绝缘监测仪

2.1绝缘监视报警系统符合IEC61557-8和IEC60364-7-710标准。

2.2交流内阻抗应至少为100kΩ；测试电压不应大于直流25V；即使在故障情况下，其注入电流的峰值不应大于1Ma；迟在绝缘电阻降至50 kΩ时，应发出信号。应配置试验此功能的器具。

3报警显示系统

3.1实时监视隔离变压器负荷状况及变压器的绕阻温度。

3.2一只（绿）灯亮表示工作正常；

当绝缘电阻下降到小整定值时，一只（黄）灯亮。应不能或断开这个亮灯指示；

当绝缘电阻下降到小整定值时，音响报警动作。音响报警可以通过面板解除；

产品咨询：盛工 183 6883 8801

当故障被恢复正常后，（黄）色信号应熄灭。
