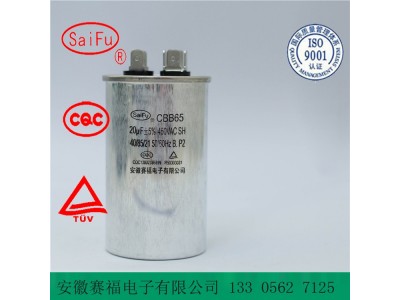

l CBB65交流电动机电容器

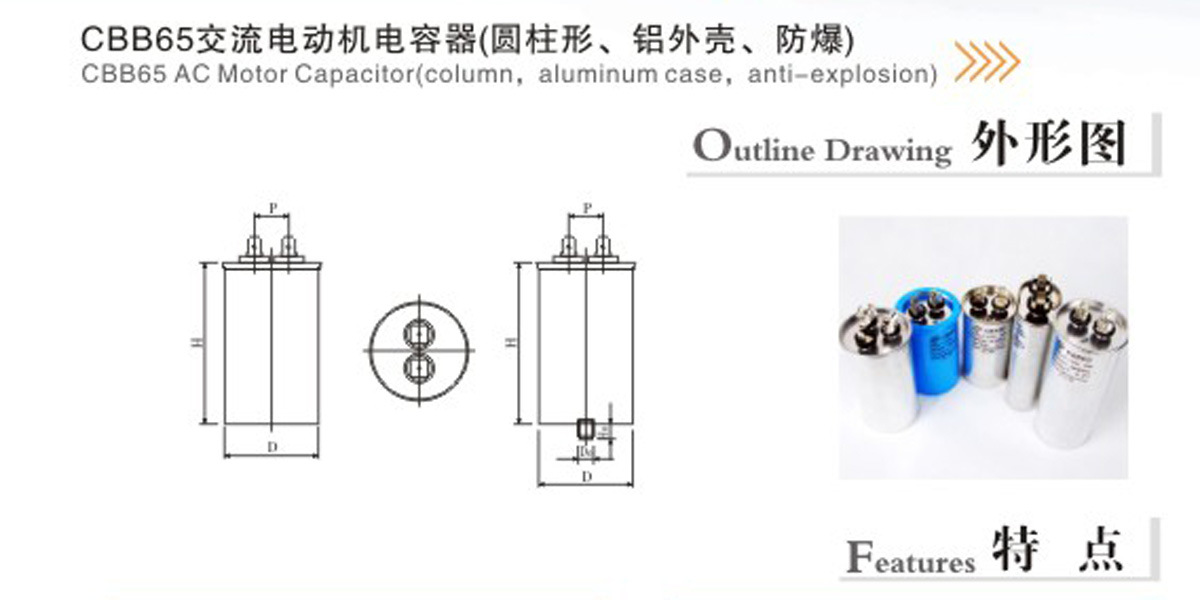

n 外形图Outline Drawing
n 特点 cbb65电容器采用边缘加厚的金属化锌铝膜作为电极和介质，该膜经过卷绕机卷绕后装入铝质外壳。再在外壳中装入蓖麻油使其保持真空状态，并且可以使产品承受高温。产品采用机械防爆设计作为防爆手段，防爆等级为S2。
|
CBB65电容器、交流电容器、电机电容器、启动电容器、运行电容器、P2电容器、起动电容器、运转电容器、铝壳电容器、空调电容器、防爆电容器、油浸电容器、CBB电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、补偿电容器、储能电容器、贮能电容器、滤波电容器、无极电容器、无感电容器、交流滤波电容器、端子电容器、螺杆电容器、防锈电容器、四插电容器、蓖麻油电容器、微法电容器、小功率电容器、电缆线电容器、双值电容器、充油电容器、储存电容器、静电电容器、大容量电容器、A级电容器、B级电容器、CE电容器、CQC电容器、C级电容器、SH电容器、UL电容器、VDE电容器、插片电容器、低频电容器、防潮电容器、防水电容器、静音电容器、螺栓电容器、四脚电容器、锌铝膜电容器、银色电容器、油式电容器、圆形电容器、圆型电容器、圆柱形电容器、圆柱型电容器、组合电容器
压缩机电容器|空压机电容器|分体机电容器|窗机电容器|柜机电容器|制冷机电容器|冷水机电容器|冷冻机电容器|冷藏柜电容器|冰箱电容器|干衣机电容器|变频机电容器|主轴冷水机电容器|制冷配件电容器|印刷机电容器|压塑机电容器|线切割机电容器|热泵电容器|燃油取暖器电容|蚯蚓诱捕器电容器|喷雾器电容器|逆变器电容器|空压机电容器|空调启动电容器|凯拉电容器|激光冷水机电容器|机架式高频逆变器|光纤冷水机电容器|光固机电容器|工业冷水机电容器|地龙仪电容器|玻璃门体降压电容器|冰柜门电容器|UV灯冷水机电容器|钠灯电容器|金卤灯电容器|灯具电容器|机电容器|空能热泵电容器、医疗设备电容器|木工机械电容器|EPS电源电容器|制冰机电容器|冷式螺杆机电容器|吊机电容器|离心泵电容器|螺杆泵电容器|排污泵电容器|喷射泵电容器|屏蔽泵电容器|泵电容器|潜水泵电容器|深井泵电容器|塑料泵电容器|脱水电容器|污水泵电容器|洗涤电容器|循环泵电容器|增压泵电容器|真空泵电容器|自吸泵电容器|高绝缘电容器|工业扇电容器|管道泵电容器|剪草机电容器|农业机械电容器|农用机械电容器|汽油发电机电容器|切割机电容器|食品机械电容器|脱粒机电容器|吸尘器电容器|船舶电容器|冷柜电容器|冷凝机电容器|冷凝扇电容器|蚯蚓机电容器|油泵电容器
n 产品要求Specifications
引用标准Referencestandards | GB/T 3667.1（IEC60252-1） |
候类别Climatic category | 40 / 70 / 21、40 / 85 / 21 |
运行等级Class of operation | Class B (10000h) Class C (3000h) |
防护等级Class of safety protection | P2/P1 |
电压范围Voltage range | 200～500VAC |
容量范围Capacitance range | 5～100μF |
电容量偏差Capacitance tolerance | ± 5%、± 10%、± 15% |
损耗角正切Dissipation factor | 2 x10-3(100Hz,20°C) |
端子间测试电压Test voltage terminal to terminal UTT | 2 Unfor 2 seconds |
端子与外壳间测试电压Test voltage terminal to case UTC | (2Un+1000)VAC or 2000VAC- 50Hz for 60 seconds |
绝缘电阻InsulationResistance | ≥3000s(100Hz，20°C，1min) |
外形尺寸Dimensions(mm)
序号 | 产品型号、规格 | 端子 | 外壳尺寸 |
0 | CBB65-450VAC 5μF～9μF | 2*4或2*2插片 | φ40*60 |
1 | CBB65-450VAC-10μF | 2*4或2*2插片 | φ40*60 |
2 | CBB65-450VAC-12.5μF | 2*4或2*2插片 | φ40*70 |
3 | CBB65-450VAC-15μF | 2*4或2*2插片 | φ45*70 |
4 | CBB65-450VAC-20μF | 2*4或2*2插片 | φ50*75 |
5 | CBB65-450VAC-25μF | 2*4或2*2插片 | φ50*85 |
6 | CBB65-450VAC-30μF | 2*4或2*2插片 | φ50*100 |
7 | CBB65-450VAC-35μF | 2*4或2*2插片 | φ50*100 |
8 | CBB65-450VAC-40μF | 2*4或2*2插片 | φ50*100 |
9 | CBB65-450VAC-45μF | 2*4或2*2插片 | φ50*100 |
10 | CBB65-450VAC-50μF | 2*4或2*2插片 | φ50*125 |
11 | CBB65-450VAC-55μF | 2*4或2*2插片 | φ50*125 |
12 | CBB65-450VAC-60μF | 2*4或2*2插片 | φ50*125 |
13 | CBB65-450VAC-65μF | 2*4或2*2插片 | φ55*125 |
14 | CBB65-450VAC-70μF | 2*4或2*2插片 | φ55*125 |
15 | CBB65-450VAC-80μF | 2*4或2*2插片 | φ60*125 |
16 | CBB65-450VAC-90μF | 2*4或2*2插片 | φ60*125 |
17 | CBB65-450VAC-100μF | 2*4或2*2插片 | φ63.5*125 |
注：表中以外的规格和尺寸、端子，可以商谈。
Note: Other specifications and size、terminal outside tableare negotiable.

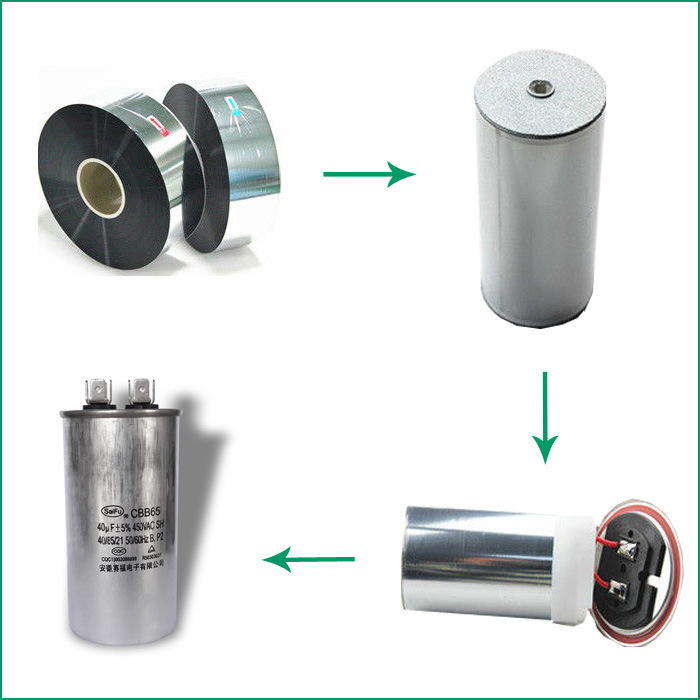

产品工艺图
CBB65型交流电动机电容器工艺流程图

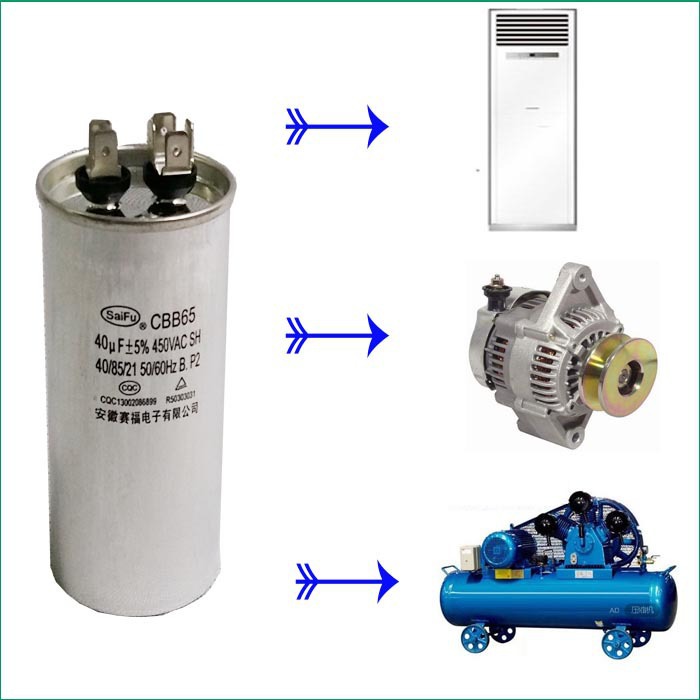

用途说明
ＣＢＢ６５电容器学术上叫做金属化聚丙烯膜交流电机电容器，从中，我们也可以看出它的部分主要用途。

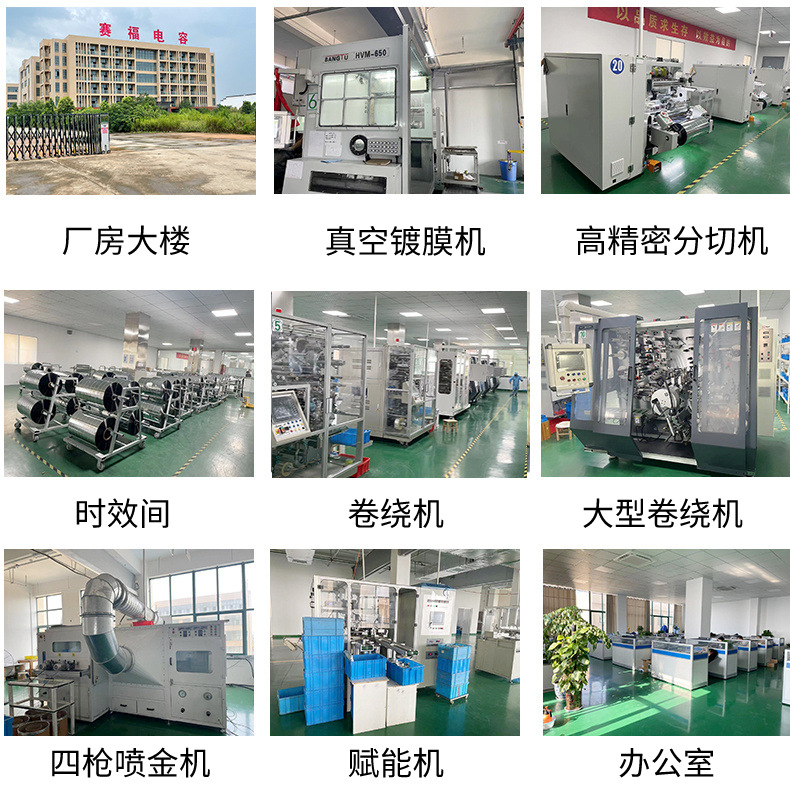

公司设备
