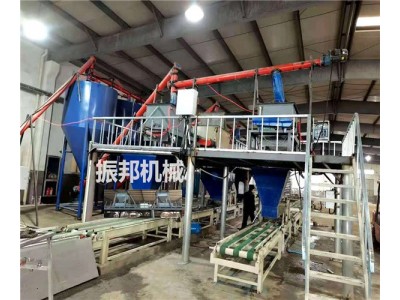

现浇混凝土免拆保温模板生产设备流水线

　FS免拆复合保温外模板施工操作要点：

　　〈1〉确定拍板分隔方案：根据外墙尺寸确定拍板分隔方案并绘制安排版图，尽量使用主规格复合保温外模版。

　　〈2〉FS免拆复合保温外模板裁割：对于无法用主规格安装的部位，应事先在施工现场用切割锯切割成为复合要求的尺寸。

　　〈3〉安装连接件：在施工现场用钻在复合保温模板预定位置穿孔，安装连接件，每平方米不少于5个。门窗洞口可增设连接件。

　　〈4〉弹线：复合保温模板安装前应根据设计图纸和排板图复核尺寸，并设计安装控制线。弹出每块板的安装控制线。

　　〈5〉绑扎钢筋及垫块：外墙钢筋绑扎验收后在钢筋内外两侧绑扎C20水泥砂浆垫块（3~4块m2）。

　　〈6〉立复合保温外模板：根据设计排板图的分隔方案安装复合保温外模板，并用绑扎钢丝将连接件与钢筋绑扎定位，先安装外墙阴阳角板，后安装主墙板。

　　〈7〉立外墙内侧模板：根据混凝土施工验收规范和建筑模板技术规范的要求，采用传统做法，安装外墙内侧木（竹）胶合板和木方次楞、钢管主楞。

　　〈8〉安装对立螺栓：根据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用钻在复合保温模板和内侧模板相应位置开洞，穿入对拉螺栓并初步调整螺栓。

　　〈9〉安装模板主次楞：立外墙外侧竖向（40×70mm或50×80mm）次楞，横向安装水平向2根48×3.5钢架管为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达到施工要求。

　　〈10〉混凝土浇注：混凝土浇注应用II型镀锌铁皮扣在复合保温模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动度的要求。

　1.FS免拆复合保温外模板设备产品的设计要求

　　1）FS免拆复合保温外模板工程设计应符合以下原则：

　　a.框架结构和剪力墙结构的现浇混凝土构件按照现行《混凝土结构设计规范》（GB 50010-2002）、《建筑抗震设计规范》（GB50011-2010）等有关标准规范规定进行设计。

　　b.梁、柱、剪力墙等外围护结构保温设计采用性复合外模板现浇成型，外围护填充墙采用自动保温砌块，并与复合保温模板外侧在同一垂直立面上。

　　c.室内分隔墙设计选用加混凝土砌块、轻集料混凝土空心砌块等新型墙体材料。

　　2）FS免拆复合保温外模板设备产品保温体系建筑工程的节能设计和热工计算按山东省《居住建筑节能设计标准》DJB-036的规定和《公共建筑节能设计标准》DJB-037的规定进行设计。

　　3）围护结构中与FS免拆复合保温外模板设备产品相配套的自保温砌体设计应符合相应和山东省砌体设计规程的规定。

　　4）FS免拆复合保温外模板设备产品保温体系和外墙填充墙主墙面应按照外墙普通抹灰做法进行设计，宜采用抗裂抹面砂浆，厚度一般为20mm。

　　5）FS免拆复合保温外模板设备产品强度验算要考虑新浇混凝土作用于模板的测压力标准值。新浇混凝土侧压力计算取值为下式中的较小值：

　FS免拆复合保温外模板设备产品十大技术优势

　　领先性：具有自主知识产权的专利技术，生产过程免除传统高温养护及炉窖烧结，无需加氧蒸压。

　　节能性：经、省、市建筑材料测试中心抽样检测，物理性能指标均已达到和市及地区所规定的标准，完全满足建筑居住节能标准65%（公共建筑节能50%标准）要求（见检测报告），其它指标均优于技术指标。

　　利废性：原材料主要采用工农业废弃物。粉煤灰、炉渣、陶粒等达到80%以上，真正做到变废为宝，并且享受减免税政策。

　　无污染：生产过程不产生废水、废、废料等，被视为真正的“低碳”、“绿色建材”。

　　低成本：生产工艺简单,材料广泛产品综合成本远低于外墙保温综合成本，真正做到低成高利润。

　　长寿命：自保温砌块产品与建筑物同寿命，避免了外墙保温造成的寿命短、易燃、开裂等现象。

　　易施工：产品可按正常建筑外墙砌筑施工，墙面无需特别理，可与任何饰面结合。

　　缩工期：应用该产品，免去繁杂外墙保温工序，施工过程比建筑物外墙保温施工缩短工期约2个月。

　　资料全：FS免拆复合保温外模板设备系列产品经全省备案，推广证书，资质证书、建设标准、检测报告等一应俱全。

应用广：FS免拆复合保温外模板设备系列系列产品适用于大多数结构建筑，目前已在山东全省推广。
