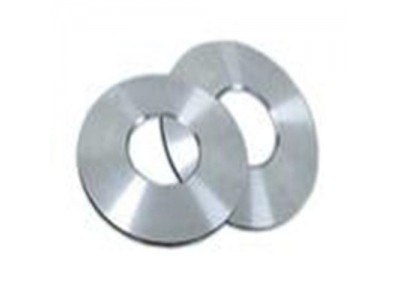

KLG型标准孔板鹤壁博达十几年品牌,专业生产矿山设备,机械设备,产品齐全,型号均有,高质量满足客户定制的需求,赢得了同行及客户的一致认可。
使用及注意事项
1、在抽放瓦斯管路中安装孔板时,孔板的孔口必须与管道同心,其端面与管道轴线垂直,偏心度小于2%。
2、安装孔板的管道内壁,在孔板前后距离2D(D为管道内径)范围内,不应有凸凹不平、焊缝和垫片等
4、若实际直管段长度大于括号内数值,而小于括号外的数值时,需按“附加极限相对误差为0.5%”理。
(1)直流件安装在管道中,其前端面必须与管道轴线垂直,允许的zui大不垂直度不得超过±1°。
(2)节流件安装在管道中后,其开孔必须与管道同心,其允许的zui大不同心度ε不得超过下列公式计算结果:ε≤0.015D(1/β-1)。
(3)所有垫片不能用太厚的材料,zui好不超过0.5mm,垫片不能突出管壁内否则可能引起很大的测量误差。
(4)凡是调节流量用的阀门,应装在节流件后zui小值管段长度以外
(5)节流装置在工艺管道上的安装,必须在管道清洗吹扫后进行。
(6)在水平或倾斜管道安装的节流装置的取压方式。
KLG型标准孔板虽然不是传家宝,十年八年用不坏。
