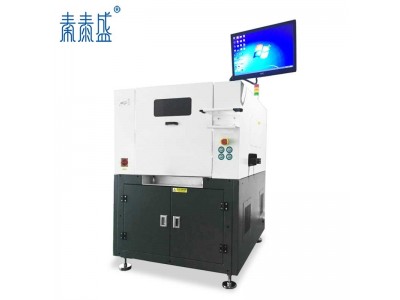

全自动高精UV胶水视觉检测机 CCD在线式视觉检测设备功能简介：
1.检测散胶，IC挂胶，电容漏锡点
2.检测漏点胶
3.检测ICT测试点是否有胶
4.保存NG图片
5.NG图片以产品SN命名
6.NG产品报警
7.OK产品自动读取条形码过站
8.设备故障率小于0.5%
9.开启门自动停机报警
10.NG产品人工判定
1.NG样品图片展示

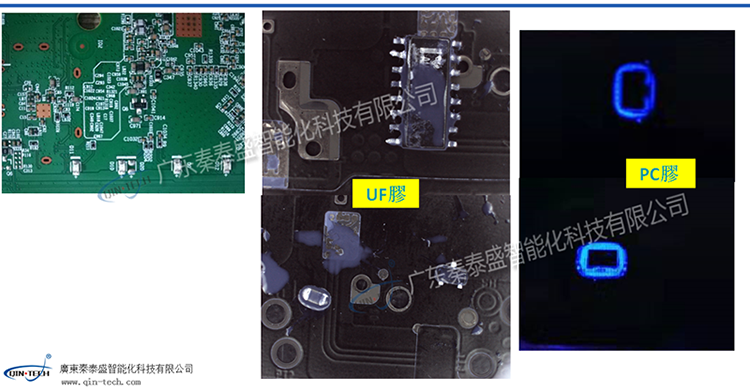

2.秦泰盛测试部分样品图片
3.UF胶全自动视觉检测机硬件说明
-X/Y采用高性能日本品牌伺服电机，速度和稳定性更高；
-轨道宽度可通过软件控制自动调节宽度；
-、高精度CCD匹配秦泰盛自主开发视觉检测软件；

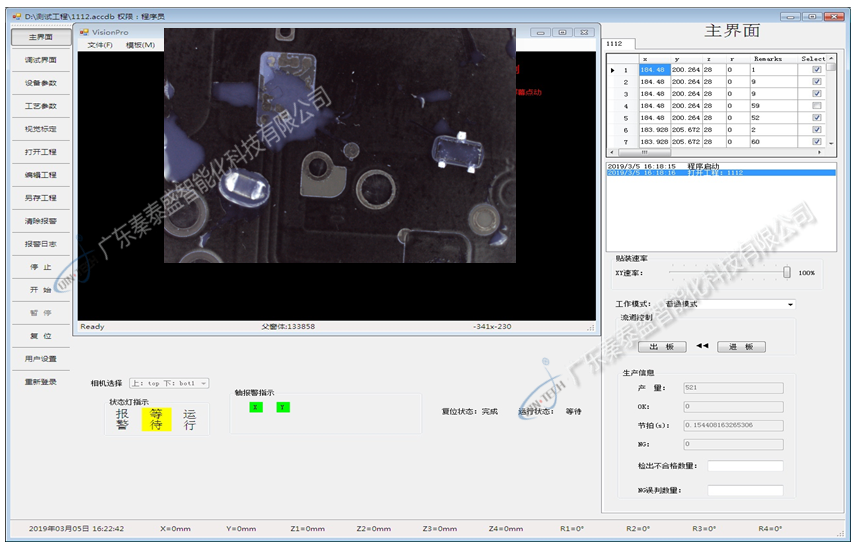

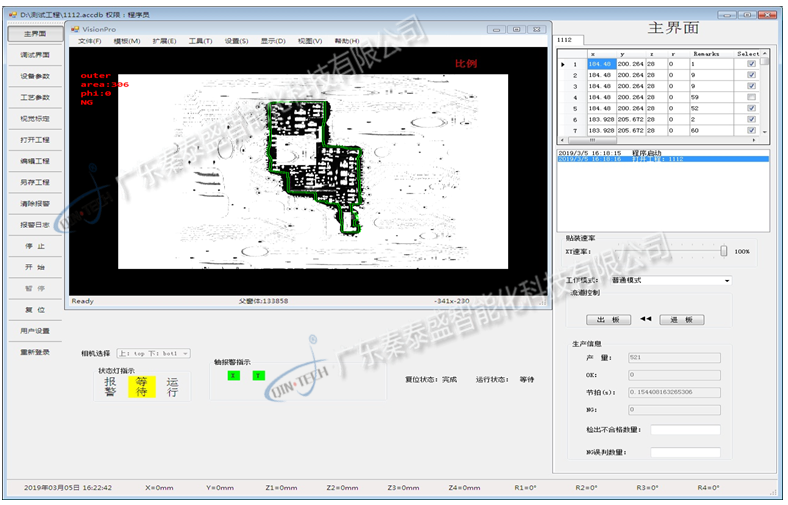

4.部分软件说明

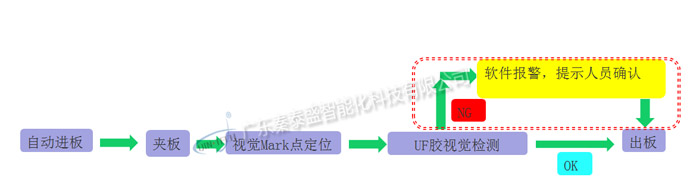

工艺流程说明
全自动高精UV胶水视觉检测机 CCD在线式视觉检测设备技术参数：
类别 | 序号 | 项目 | 参数 |
设备参数 | 1 | 设备名称 | UF胶自动检测设备 |
2 | PCB/载具尺寸（L*W） | Max:500mm*500mmMin:100mm*100mm | |
3 | PCB流向 | 从右到左 | |
4 | CT | ≤16S | |
5 | 检出率 | ≥99.5% | |
6 | 外观尺寸L*W*H | ≤1000mm*1200mm*1500mm | |
7 | 外观颜色 | 乳白色 | |
8 | 电源 | （220AC±10%) 50Hz | |
9 | 功率 | 小于2.5KW | |
10 | 压 | 0.4-0.5mpa | |
11 | 轨道高度 | 900±30mm | |
12 | 工作方式 | Inline | |
13 | 联机方式 | 标准SMEMA | |
14 | MES系统 | 可根据要求定制 | |
15 | 直通功能 | 有 | |
设备功能 | 16 | 检测散胶，IC挂胶，电容漏锡点 | OK |
17 | 检测漏点胶 | OK | |
18 | 检测ICT测试点是否有胶 | OK | |
19 | 保存NG图片 | OK | |
20 | NG图片以产品SN命名 | OK(可根据要求定制,需连MES) | |
21 | NG产品报警 | OK | |
22 | OK产品自动读取条形码过站 | OK(可根据要求定制,需连MES) | |
23 | 设备故障率小于0.5% | OK | |
24 | 开启门自动停机报警 | OK | |
25 | NG产品人工判定 | OK |
