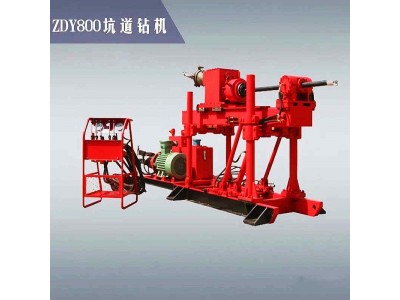

ZDY系列煤矿用坑道钻机
概述：ZDY系列煤矿用坑道钻机是全液压动力头组合式钻机。广泛用于煤矿井下钻瓦斯抽排放孔，注水孔，瓦斯测压孔，注浆孔,防突解压孔，探水孔以及其它工程用孔。配上取芯钻具可进行取芯钻孔。用硬质合金钻头，可在岩层中钻孔。用以PDC金刚石复合片钻头，可以在以上的岩层钻孔。
该系列钻机的特点是：钻机为全液压动力头组合式结构。由液压泵站、动力头、机架、操作台、立柱支承等四大部分组成。解体性能好，部件质量轻，便于井下钻机搬迁、移位，钻场布置灵活。独特的液压系统，双泵。钻机回转参数与给进参数可独立调控，提高了钻机对各种不同钻进工艺的适应能力。动力头回转器采用双马达、传动主轴通孔结构，钻杆长度不受钻机给进行程限制，即根据井下钻场施工条件选用不同长度的钻杆，适用范围大。
液压卡盘与液压夹持器卡卸钻杆，操作简单、省力，效率高，。操作台、泵站、主机之间油管联接，操作集中，人员可远离井口操作，有利于人身保护。四立柱支承，升降油缸调整机身（即钻孔倾角），方便省力。配以变量泵可无级调速，适应工况范围大。
工作原理：ZDY—2600型坑道钻孔。电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
选型说明：ZDY系列钻机出厂标准配置中钻头切削刀片为硬质合金片，适用岩层硬度，如用户钻孔岩层硬度大于7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
ZDY系列钻机出厂配套的钻杆直径为42，50，63mm。如果用户配套螺旋钻杆时订货时需要说明。ZDY系列钻机配套电机电压为380v如用户电源为660v，订货时需要说明。
主要技术参数：型号规格ZDY-2600钻机，无级调速四立柱。钻进深度：200-350m开孔直经：94、115、150mm终孔直经75、94mm钻杆直经73mm钻孔倾角90度，钻孔方位角：0-360度，一次锚固机架方位角30度，动力头输出速度120动力头输出扭矩2400、1000N.m给进力：100KN起拨力80KN正常推动速度：0-1.5米每分钟。给进行程850mm锚固力4×80KN电机功率37KW主机外形尺寸2200×960×1500mm整机重量（不含钻杆）2100kg
