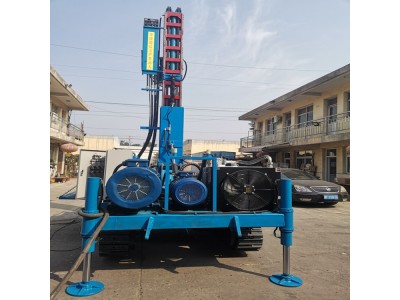

本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合,可以适合定喷、摆喷、旋喷等施工工艺;单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆(索)支护,抗浮锚杆、旋喷锚索及各种造孔等工程。
二、特点:
1. 采用全液压动力头传动,无级变速,钻进效率高,劳动强度低。
2. 配备大牵引力履带底盘,爬坡能力强,设备移位方便、快捷。
3. 钻机可以打垂直、水平,斜孔等多角度施工,可满足各种地层和不同的旋喷
工艺的需求。
4. 动力头行程长,可接3米钻杆,减少辅助时间。
5. 转速可达170转每分钟,有效的提高了工作效率。
三 、主要技术参数:
1.扭矩:7500 N.m
2.动力头转速:0~170r/min
3.动力头行程:3500 mm
4.动力头额定提升力:70 kN
5.给进力:36 kN
6 .钻孔深度:130-170 m
7 .钻杆直径:Φ50 mm;Φ60 mm;Φ76mm;Φ89 mm
8.钻孔倾角: 前后0~90°
9. 电机功率:55 Kw+18.5Kw
10. 外形尺寸 [施工尺寸]:3550×2200×5650mm(长宽高)
[运输尺寸]:5600×2200×2100mm(长宽高)
11. 整机重量:5900 kg
12.横向移动:1000mm
13.系统压力:20 MPa
14.爬坡度:25°
15.行走速度:1km/h
