止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线作升降运动,动作可靠,但流体阻力较大,适用于场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路,而立式升降止回阀一般就安装在垂直管路。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀,它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时,为减少水锤压力,好采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小,水锤压力亦较小。
止回阀的安装应注意以下事顶:
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

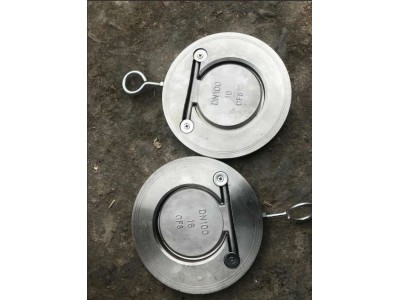

板式止回阀启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
板式止回阀标准产零件材料组合
阀体 | 不锈钢 |
阀板 | |
O-型环 | 丁腈或乙丙橡胶 |
螺钉垫圈 | |
吊环 |
三、不锈钢对夹板式止回阀主要尺寸
Size | B | A(N F) | L | C | Weight | |||||||||||
NF | NF | NF | NF | NF | PN6 | PN10 | PN16 | PN25 | PN40 | |||||||
DN40 | 1 1/2″ | 23 | 88 | 93 | 16 | 16 | 22 | 76.5 | ||||||||
DN50 | 2″ | 33 | 98 | 108 | 93 | |||||||||||
DN65 | 2 1/2″ | 41 | 118 | 128 | 113.8 | |||||||||||
DN80 | 3″ | 54 | 134 | 144 | 128 | |||||||||||
DN100 | 4″ | 71 | 154 | 164 | 171 | 170 | 144.5 | |||||||||
DN125 | 5″ | 92 | 184 | 193 | 196 | 23 | 173.5 | |||||||||
DN150 | 6″ | 112 | 209 | 220 | 228 | 19 | 19 | 24 | 197.4 | |||||||
DN200 | 8″ | 155 | 264 | 275 | 288 | 291 | 28 | 28 | 30 | 254.5 | ||||||
DN250 | 10″ | 201 | 319 | 330 | 343 | 354 | 32 | 32 | 39 | 306.5 | ||||||
DN300 | 12″ | 240 | 375 | 380 | 403 | 420 | 38 | 38 | 53 | 357.5 | ||||||
DN350 | 14″ | 270 | 425 | 440 | 460 | 477 | 408.5 | |||||||||
DN400 | 16″ | 311 | 470 | 493 | 517 | 549 | 48 | 48 | 448 | |||||||
DN450 | 18″ | 360 | 529 | 543 | 567 | 574 | 77 | 498.5 | ||||||||
DN500 | 20″ | 410 | 579 | 598 | 627 | 630 | 58 | 58 | 86 | 550.5 | ||||||
DN600 | 24″ | 490 | 683 | 697 | 733 | 68 | 68 | 68 | 110 | 665.5 | ||||||
