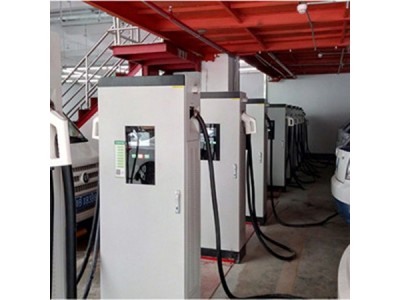

园区30KW双充直流桩02

园区30KW双充直流桩操作说明：

1使用前安全检查

1) 确保产品无刮破、生锈、变形等情况发生。

2) 确保供电插座安全，以及充电插头和车辆端的充电插座内没有异物残留。

3) 充电线缆或充电枪头如有外壳破损、线缆裸露等问题存在，请不要继续使用。

4) 保持充电枪插头干燥，如有积水存在，请在整个桩体断电状态下用干燥清洁的布将充电插头的水擦干。

2园区30KW双充直流桩操作过程

1) 充电接入：将充电枪插头接入汽车充电接口，锁紧，准备进行下一步操作；

2) 开始充电：点击触摸屏，根据提示进行操作，如插入充电卡→输入密码→选择充电方式→充电开始→充电指示灯亮→自动退卡→取走充电卡，充电机将按照选择的充电方式自动完成充电；

3) 充电方式选择：充电过程、充电参数及充电时间通过设置完成。

4) 充电完成：充电完成后，充电指示灯灭，同时蜂鸣器“嘀、嘀”响约5秒钟，提示充电已完成，并提示插卡进行充电结算；

5) 充电结束：点击触摸屏，在充电状态界面下选择“插卡结算”→根据提示插入充电卡→充电结束→自动退卡→拔下充电枪插头，放回原位，完成充电过程。

6) 若需提前停止充电，请按上述步骤 4 操作。

3园区30KW双充直流桩操作注意事项

Ø 如屏幕显示设备故障请不要进行充电，请联系工作人员；

Ø 在刷卡时确认IC卡余额充足，充电过程中余额不足将自动终止充电；

Ø 操作时请根据充电设备的相关提示进行；

Ø 拔插充电枪时注意力度，切不可用力过猛，在充电过程中，不得强行拔出充电枪接头，强行拔出充电枪接头，可能引起接头处打火，造成安全事故；

Ø 刷卡操作过程中，需听到“嘀”提示音才可将卡移开，否则可能导致操作失败；

Ø 当充电枪插入接口后，上方的绿色指示灯亮起时，表示已经通电，此时请不要拔插充电枪，以防触电；

Ø 充电过程中若发生安全事故如异常声响、电线短路或紧急状况时，请按下桩体上的紧急停止按钮，此时充电会即刻停止，应立刻与现场管理人员联系。
