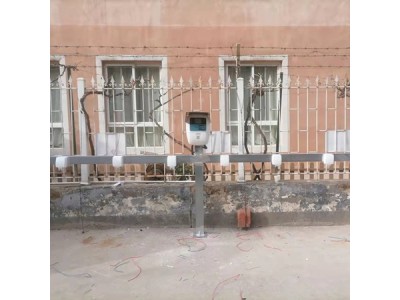

小区电瓶车7KW交流桩02

小区电瓶车7KW交流桩技术参数：

机身尺寸： 288*370*88(W*H*D,mm)

安装方式： 壁挂安装

工作电压： AC220V±15%

额定频率： 50±1Hz

充电接口： 国标插座，兼容两芯、三芯

充电模式： 自动充满

启动方式： 刷IC卡、扫二V码（需接入平台及手机APP支持）

计量等级： 2.0级

防护等级： IP54（桩体）

运行温度： －20℃~＋50℃

存储温度： －40℃~＋70℃

相对湿度：5%~95%

海拔高度：≤2000m，特殊地区使用时，需根据当地环境条件在订货时说

小区电瓶车7KW交流桩充电操作说明：

1、充电接入：将充电插头接入汽车充电接口，锁紧，进行下一步操作；

2、开始充电：点击触摸屏，根据提示进行操作如刷卡→输入密码→选择充电方式→启动充电→充电开始→充电指示闪烁→自动退卡→取走充电卡，充电机按已选择的充电方式自动完成充电；

3、充电方式选择：充电方式主要有自动充电和预约充电两种。

a）自动充电：选择自动充电，充电会立即启动，并且在充电完成之后自动停止；

b）预约充电：用户可以预约启动充电的时间，时间到后自动开始充电；

4、充电完成：充电完成后，充电指示灯停止闪烁并熄灭， 提示充电已完成，用户根据提示进行刷卡，完成结算；

5、充电结束：点击触摸屏，在充电状态界面下选择“结算”→充电机停止充电→根据提示刷充电卡→完成结算→拔下充电插头，放回原位，完成充电过程。
