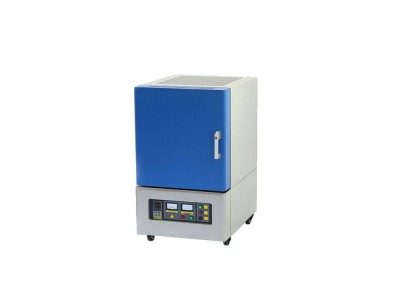

炉不需特殊安装,只需平放在室内地面或台架上。控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉*小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.
2.与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.
3.接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.
控制器与电炉的连线及热电偶连接线(使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)
4.检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.
