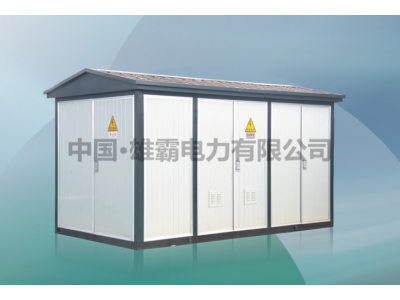

YB-12箱式变电站(高低压预装式变电站)制造商

YB-12箱式变电站YB-12箱式变电站欧式YB-12箱式变电站美式YB-12/0.4箱式变电站YB-12/0.4箱式变电站欧式YB-12/0.4箱式变电站美式户外箱式变电站预装式箱式变电站10KV箱式变电站10KV箱式变电站欧式10KV箱式变电站美式10KV预装式箱式变电站35KV箱式变电站35KV箱式变电站欧式35KV箱式变电站美式35KV预装式箱式变电站中国  雄霸电力有限公司   专业制造简介：  YB-12系列预装式变电站，适用于额定电压10/0.4kV三相交流系统中，将高压电器设备，变压器、低压电器设备等组合成紧凑型成套配电装置，用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。  YB-12系列预装式变电站具有成套性强、体积孝结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10-1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。特点：1.高压开关设备、变压器、低压开关设备三位一体，可靠性强； 2.高、低压保护完善，运行安全可靠，维护简单； 3.占地少、投资省、生产周期短、移动方便； 4.接地方案灵活多样； 5.结构独特：独特蜂窝式结构双层(复合板)外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢合金、铝合金、 冷轧板、彩钢板、贴瓷砖、贴木条、新型环保材料、表面水彩画可选； 6.型式多样：通用型、别墅型、紧凑型多种样式； 7.高压环网柜内可装配网自动化终端(FTU)实现短路及单相接地故障的可靠检测具备"四遥"功能，便于配网自动化升级。本系列广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。技术参数： 项目单位参数高压单元额定频率Hz50额定电压kV61035工作电压kV6.911.540.5额定电流A200，400、630、1250，1600转移电流A1200-3150工频耐受电压    对地和相间/隔离断口kV42/48雷电冲击耐压    对地和相间/隔离断口kV75/85额定短路开断电流（限流熔断器）kA31.5变压器单元额定电压kV6、10、35额定容量kVA,20-2500分接范围%?2?2.5%、?5%联结组别Yyn0、Dyn11阻抗电压%4、4.5、6、8低压单元额定电压V220、380、690、800主回路额定电流A50-4000支路电流A5-800外壳防护等级（常规产品）高压室 IP33；变压器室IP23；低压室IP33噪声水平dB≤50 使用说明： 变电站的安装、验收、交接性试验、试车、运行与维护等方面除应遵守电力部门要求执行的各项规定外，还应注意以下事项： 1.用户收货时应按有关规定仔细检查，对于不马上安装的产品，应按正常使用条件规定，存放于适当的场所； 2.产品应采用专用吊具底部起吊，如起吊示意图； 3.产品水平安放在事先做好的基础上，找平然后将产品底座与基础之间的缝隙用水泥砂浆抹封，以免雨水进入电缆室。通过高、低压室的底封板接入电缆； 4．产品安装就位后做好可靠接地：变电站底座槽钢上的两个主接地端子、变压器中性点及外壳、避雷器下桩头等均应分别由安装部门直接接地，所有接地公用一组接地装置，其接地电阻应小于4欧姆，从接地网引至本产品的接地引线应不大于两条； 5．产品在安装完毕或维修后，投运前应进行如下项目的检验和试验： 5.1 箱式变电站门是否灵活； 5.2 操作机构是否灵活； 5.3 主要电器的通断是否灵活； 5.4 电器辅助触点的通断是否可靠； 5.5 表计及继电器动作是否准确无误； 5.6 仪表和互感器的变比及接线极性是否正确； 5.7 所有电器安装螺母是否拧紧，安装是否牢固可靠； 5.8母线连接是否良好，其支持绝缘子、夹件是否安装可靠； 5.9 电器的整定值是否符合要求，熔断器熔芯规格是否正确； 5.10 主电路及辅助电路的接地是否符合电气原理图要求； 5.11 按"标准"进行电气试验。 6．维修 6.1 产品中所有元件按各自的技术要求维护； 6.2 若选用的变压器为油浸式，每年应按规定至少进行一次油样分析检查； 6.3 运行中的高压开关设备，经20次带负荷或者2000次无负荷分合闸操作后，应检查触头情况和灭弧装置的损耗程度，发现异常及时检修或者更换； 6.4 低压开关设备自动跳闸后，应检查分析跳闸原因，待排除故障后，方能重新投入运行； 6.5 避雷器每年应在雷雨季节到来之前进行一次预防性试验。采购须知：  1.海拔高度不超过1000m; 2.环境温度：-25℃-40℃; 3.相对湿度：日平均值不大于95%，月平均值不大于90%; 4.安装场所：无火灾、危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。
