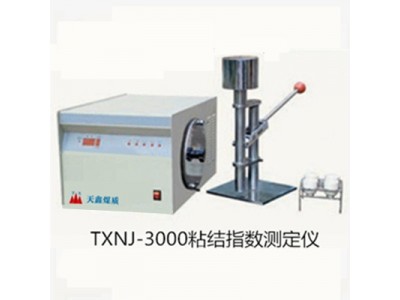

粘结指数测定仪原理及配置粘结指数机械搅拌仪

粘结指数测定仪原理及配置粘结指数机械搅拌仪

粘结指数测定仪是参考罗加指数测定原理提出的表征烟煤粘结性的一种指标。该指标的测定方法是按1:5或3:3的配比使烟煤和标准无烟煤混合后焦化,测定其所得焦块的粘结强度

产品特点：

电子计数装置，LED数码显示，计数准确，显示清晰、直观。

 转数可根据需要任意设置，达到预定圈数，自动停机，并具有手动或开机自动复位功能。

技术参数：

粘结指数测定精度：符合GB/T5447-2014《烟煤黏结指数测定方法》的技术要求。

转鼓转速：（50±0.5）r/min。

外形尺寸：650mm×400mm×350mm。

工作电源：220V，50Hz。

电机功率：40W。

主机重量：60kg。

鹤壁天鑫公司改善测试条件，减少人为误差；制造机械搅拌装置粘结指数机械搅拌仪

产品特点：

 机械搅拌，一次可搅拌四个样。

电子计数装置，LED数码显示，计数准确，显示清晰、直观。

 转数可根据需要任意设置，达到预定圈数，自动关机，并具有手动或开机自动复位功能。

技术参数：

 粘结指数测定精度：符合国家标准GB/T5447-2014《烟煤黏结指数测定方法》的技术要求。

转鼓转速：（20±2）r/min。

 外形尺寸：300mm×350mm×350mm。

 工作电源：220V，50Hz。

 电机功率：25W。

 重 量：20kg。

方法提要

粘结指数又称 GR·I·指数 (G 指数) ，是中国煤分类的指标之一。将一定质量的试验煤样和专用无烟煤，在规定的条件下混合，快速加热成焦，所得焦块在一定规格的转鼓内进行强度检验，用规定的公式计算粘结指数，以表示试验煤样的粘结能力。测定粘结指数专用无烟煤 (简称专用无烟煤) ，符合 GB 14181—1997 规定要求。

仪器装置

高温炉 具有均匀加热带，恒温区 (850 ±10) ℃，长度不小于 120mm。

转鼓试验装置 包括两个转鼓、一台变速器和一台电动机，转鼓转速必须保证(50 ± 2) r /min。转鼓内径 200mm、深 70mm，壁上铆有两块相距 180°、厚为 3mm 的挡板。

压力器 以 6kg 质量压紧试验煤样与专用无烟煤混合物的仪器。

坩埚和坩埚盖 瓷质，坩埚直径 (40 ± 1.5) mm; 高 (40 ± 1.5) mm; 坩埚盖直径42mm，有边缘。

搅拌丝 由直径 1～1.5mm 的硬质金属丝制成。

压块 镍铬钢制成，质量为 110～115g。

圆孔筛 筛孔直径 1mm。

坩埚架 由直径 3～4mm 镍铬丝制成。

秒表。

带手柄平铲或夹子 送取盛样坩埚架出入高温炉用。手柄长 600～700mm，平铲外形尺寸 (长 × 宽 × 厚) 约为 200mm ×20mm ×1.5mm。

煤样要求

试验煤样按 GB 474—2008 《煤样的制备方法》制备成粒度小于 0.2mm 的空气干燥煤样，其中0.1～0.2mm 的煤粒占全部煤样的20%～35%。煤样粉碎后并在试验前应混合均匀。试验煤样应装在密封的容器中，制样后到试验时间不应超过一星期。如超过一星期，应在报告中注明制样和试验时间。

分析步骤

先称取 5g 专用无烟煤，再称取 1g 试验煤样放入坩埚，质量应精确至 0.001g。

用搅拌丝将坩埚内的混合物搅拌 2min。搅拌方法: 坩埚做 45°左右倾斜，逆时针方向转动，转速 15r/min，搅拌丝按同样倾角作顺时针方向转动，转速约 150r/min，搅拌时搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。经 105s后，一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，约 2min 时，搅拌结束，亦可用达到同样搅拌效果的机械装置进行搅拌。在搅拌时，应防止煤样外溅。

搅拌后，将坩埚壁上煤粉用刷子轻轻扫下，用搅拌丝将混合物小心地拨平，并使沿坩埚壁的层面略低 1～2mm，以便压块将混合物压紧后，使煤样表面处于同一平面。用镊子夹压块于坩埚中央，然后将其置于压力器下，将压杆轻轻放下，静压 30s。加压结束后，压块仍留在混合物上，加上坩埚盖。注意从搅拌时开始，带有混合物的坩埚应轻拿轻放，避免受到撞击与振动。

将带盖的坩埚放置在坩埚架中，用带手柄的平铲或夹子托起坩埚架，放入预先升温至850℃ 的高温 炉 内 的 恒温 区。要求 6min 内，炉 温 应 恢 复 到 850℃ ，以 后 炉 温 应 保 持 在(850 ± 10) ℃。从放入坩埚开始计时，焦化 15min 之后，将坩埚从高温炉中取出，放置冷却至室温。若不立即进行转鼓试验，则将坩埚放入干燥器中。高温炉温度测量点，应在两行坩埚中央。炉温应定期校正。

从冷却后的坩埚中取出压块。当压块上附有焦屑时，应刷入坩埚内。称量焦渣总质量，然后将其放入转鼓内，进行次转鼓试验，转鼓试验后的焦块用 1mm 圆孔筛进行筛分，再称量筛上物质量，然后，将其放入转鼓进行第 2 次转鼓试验，重复筛分、称量操作。每次转鼓试验 5min 即 250 转。称量均精确至 0.01g。
