斯凯孚CMXA75-F-K-SL便携式振动分析仪频谱分析仪

斯凯孚CMXA75-F-K-SL便携式振动分析仪频谱分析仪

SKF便携式数据采集分析仪CMXA75-F-K-SL SKF Microlog数据采集器/分析仪

多功能性、可靠性和功能使SKF Microlog数据采集器分析仪系列成为便携式、手持状态监测设备的选择。旨在帮助用户建立或升级现有的状态监测方案,其范围包括与强大的SKF预测性维修软件系统配合使用的基于路径的仪器，以及提供现场咨询和信号分析能力的独立仪器，业界高级别的手持式数据采集器和分析仪。

SKFMicrolog分析仪能够处理各行业中要求在旋转机械上执行预测性维修的任务，使收集、分析、使用和共享机器状态数据更为容易。 SKF Microlog 分析仪可用于要求 I 级 2 区或 ATEX2 区认证的危险区域。 从各种来源采集数据。

SKF Microlog几乎从各种来源自动收集动态（振动）和静态（工艺）的测量值，包括：

· 手持式加速度传感器

· 磁性安装加速度传感器

· 安装振动传感器

· 在线监测系统

您还可以收集非接触式红外传感器或接触探头的温度值。 因此，无论是您的状态监测项目刚刚起步，还是正在进入一个新的阶段，SKF Microlog 系列可以处理所有的旋转机械所要求的维护任务。

SKF Microlog分析仪GX系列- SKF便携式数据采集分析仪CMXA75-F-K-SL

供应SKF便携式数据采集分析仪CMXA 75-F-K-SL 是高性能、一到四个通道、基于路径的便携式数据采集器/FFT分析仪，专为各行业的维修工程师开发。其四通道，以及三轴同步输入而又拥有独立的转速计输入的特点，实现更快和更的数据采集，且无需增加数据采集的时间。凭借强大、高速的数据处理器，SKFMicrolog CMXA 75 具备从诸多来源中进行路径以及非路径动态（振动）和静态（工艺）测量的全部功能。发运时，SKFMicrolog GX 系列已经安装了所有的SKF Microlog 模块套件。 要添加额外的功能，可以将设备升级为更先进的机型；只需购买模块，并输入提供的许可证密钥。它也是一款多功能多用途的并采用坚固工业化设计的仪器。SKFMicrolog GX系列产品通过了美标一类乙级（ClassI, Division II）、欧共体防爆标准（ATEX）和 电工委员会防爆电气产品认证体系（IECEx）的防爆认证，适用于各个行业。

　　SKF Microlog 分析仪GX系列CMXA 75便携式数据采集器 / FFT 频谱分析仪

　　主要特征：

　　? 采用Marvell 806 MHz PXA320 gao duan处理器，实现设备的超快运行；高亮度1/4 VGA彩屏，提高各种环境下的可视性 – 低亮度或高亮度；坚固的设计– 2米落地实验– IP 65防护等级? 自带128MB内部数据闪存盘，同时配备SD卡扩展槽；提供15种语言选择；? 有单通道输入、双通道输入（可实现三轴向同步输入）类型的仪器可供选择；? 多平面动平衡应用；? 直观的图形化用户界面；

　　? 电池寿命长，可支持长达8小时的连续运行；? 提供多种功能模块套件，以便进一步扩展功能；? 可现场进行设备升级。新的技术凭借强有力的、高速的数据处理器，SKFMicrolog GX系列能够从多个来源采集基于路径的和非路径的动态信号（振动）和静态信号（过程信号）。固定模式的自变换量程功能会自动根据传感器类型和灵敏度选择输入范围。带独立转速计输入的三通道轴向同步输入的采集方式能更快、更全的收集数据，并且不会增加采集数据的时间。SKF Microlog GX系列还包括一项触发功能，仪器能够先检测触发信号，然后自动设置触发水平。如要进一步加快数据

　　采集速度，用户可为每个测量位置设置多达12个测量任务，只需一次按键，即可对每个测点自动进行数据采集。

　　SKFCMXA75便携式振动频谱分析仪主要功能：

　　1 对设备运行状况进行检查、状态监测、数据采集和故障诊断。

　　2 数据通过同步软件传输到PC，实现数据管理和报告输出打印。

　　3 能够通过附加应用软件实现功能扩充。

　　技术参数：

　　1.输入源

　　手持式或者固定安装的传感器或检测系统的加速度、速度、位移。

　　? AC / DC 传感器。

　　? 压力传感器。

　　? 温度传感器。

　　? 键盘输入：从指示器或已安装的仪器上读取数据，以工程单位输入。

　　? 通用转速计。

　　? 目检：以注释形式添加到测量结果中。

　　2.预处理

　　? 包络解调器：有四个可供选择的输入滤波器，用于轴承和齿轮故障诊断。

　　? 滤波器选择：

　　– 5 Hz - 100 Hz；

　　– 50 Hz - 1 kHz；

　　– 500 Hz - 10 kHz；

　　– 5 kHz - 40 kHz。

　　? 输入参数：

　　– 转速计：TTL / 模拟可编程范围 ±40 V。

　　– RPM范围：1 - 99 999。

　　– 转速计电源输出：100 mA，+5 V。

　　? 输入过载电压保护：

　　– AC ±50 V峰值。

　　– DC ±50 V保持。

　　? 动态范围 gt;90 dB（24位 sigma-delta模数转换）。

　　? 输入连接口：

　　– CH1：6针 Fischer，CH1、CH2、CH3、CH4。

　　– CH2：6针 Fischer，CH2、CH3、CH4。

　　– USB主机 / CHR / 耳机：USB键盘、CHR、耳机。

　　– USB 装置 / 电源 / 触发器：7针 Fischer 触发输入、触发转速计电源、USB COMMS、充电器。

　　? 输入信号范围： ±25 V。

　　3.数据处理和存储

　　? 微处理器：Marvell 806 MHz PXA320，实现设备的快速运行。

　　? 内存：128 MB（能够存储约4 000个频谱）。

　　? SD卡：SD 存储卡16 GB。

　　4.测量

　　? 范围

　　– 路径测量：DC 到 40 kHz。

　　? 平均类型：均方根值、指数。

　　? 光标：固定和光标锁定。单次、谐波和峰值拾取。

　　? 触发模式：无触发或外触发（边沿触发或水平触发）。

　　? 分辨率： 100、200、400、800、1600、3200、6400和12800线可编程。

　　? 测量窗口：汉宁窗、平顶窗和矩形窗。

　　? 多点自动采集：只需一次按键，就可对每个测点自动进行数据采集，一次可达12个测量任务。5数据显示

　　? GX-M:双通道频谱、时域谱、相位谱和过程信号。

　　? 同时频谱、时间波形、峰值保持平均。

　　? 多达12个频段（固定的或者是序列的）可从主机软件下载。

　　6.电源

　　? 电池：智能型锂电池组。

　　? 少连续运行8小时。

　　7.物理数据

　　? 专用键：上、下、左、右键和两个确定键，用于左右手操作，四个功能键。

　　? 热键：峰值定位、谐波、缩放。

　　? 液晶显示屏：高亮度1/4 VGA彩屏，提高各种环境下的可视性。

　　? 箱体：高抗冲性 ABS，IP 65防尘和防溅等级。

　　? 尺寸（高度 × 宽度）：

　　– 窄点：186 × 93毫米（7.4 × 3.7英寸）。

　　– 宽点：186 × 134毫米（7.4 × 5.4英寸）。

　　? 坠落测试：2米（6.6英尺），MIL STD 810规范。

　　8.通讯

　　? USB通讯。

　　订购信息：

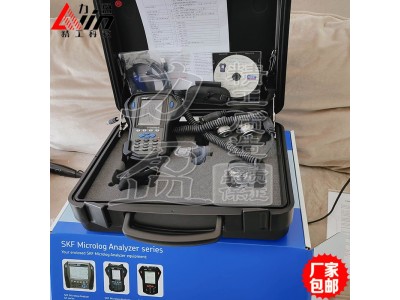

　　SKF Microlog GX-F[CMXA 75-F-K-SL]标准套件包括：

　　?CMXA75-F主机单元（用于非路径测量，两通道或同时三轴路径带有FFT分析，动平衡，记录仪，惯性滑行，频率响应功能，一致性检查，主轴ping gu，传感器设置和惰轮声音监控器模块）

　　?两个加速度传感器，通用薄型，侧面出口，工业级，非NI，带有1/4-28和M6安装螺柱[CMSS 2200]

　　?两条加速度计线电缆，1.8 m（6英尺）[CMAC 5209]

　　?两个中型磁性底座，直径35毫米（1.5英寸）[CMSS 908-MD]

　　?有关套件的其它可用部件参见“套件部件手册”

　　套件附件：

　　CD光盘、用户手册、实用工具、资产信息记录和文献

　　USB通讯/电源分配器直线电缆，2米（6.6英尺）[CMAC 5095]

　　电池组 [CMAC 5031]

　　通用电源 [CMAC 5090]

　　橡胶防震套 [CMAC 5015]

　　硬壳手提携带箱 [CMAC 5029]

　　手提带 [CMAC 5020]

　　肩带 [CMAC 5010]

　　通过ATEX认证的肩带[CMAC 5113]

　　2张屏幕保护膜

　　带有拉绳的连接口防护帽

　　4GB SD卡 [CMAC 5077]
