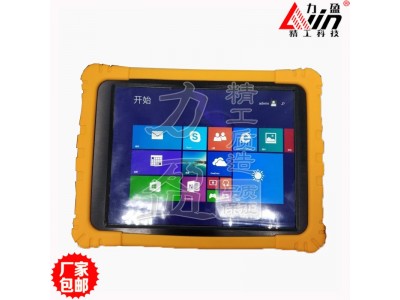

力盈LD-402便携式振动分析仪 振动频谱数据采集器

力盈LD-402便携式振动分析仪 振动频谱数据采集器

宁波力盈精工科技有限公司生产LD-402便携式振动分析仪 ，我公司宁波力盈推出LD-401、LD-402、LD-403，LD-404便携式振动分析仪。LD-400系列是宁波力盈公司为具备丰富频谱知识的振动分析和维修开发的***便携式振动监测故障诊断分析仪，它具有强大的离、在线振动监测及故障分析功能，适合工业现场的应用。

公司本着自主研发、生产与销售的原则，竭力降低各个环节的成本，为广大用户和经销商提供的产品，***应用于电力、水利、石油、铁路、矿山、化工等行业。

LD-400系列便携式振动分析仪系列是由具备丰富频谱知识的振动分析和维修开发的***便携式振动监测故障诊断分析仪，它具有强大的离、在线振动监测及故障分析功能，适合工业现场应用。

【新款LD-402便携式双通道振动分析仪主要特点】

流程简易，优化的流程设计，人性化的考虑，使用人员几十分钟内就能掌握仪器的使用
体积小、重量轻、紧凑便携l
大屏幕液晶显示，分辨率高，支持触摸屏，全屏幕触摸操作
超大的存储能力，标准配置的4G内存就可满足大容量数据采集的要求
【新款LD-402便携式振动分析仪功能***】
可采集振动速度、加速、位移的各种参数
可测量1――4通道频谱、时域波形
可监测各个通道的棒图
可进行时域、频域平均分析
可进行轴心轨迹分析n
锤击响应n
长时间波形记录，相当与数字磁带记录仪n
启停车分析：波特图、极坐标图、三维谱，可采用等转速间隔或等时间间隔n
单、双面现场动平衡n
总值趋势，以观察变工况设备的总值波动曲线n
分析频带宽，计算能力强，允许从DC到2400000l CPM（0～40KHz）的分析范围，仪器中可直接计算双通道的3200线的FFT，可满足***分析复杂机器（如高速齿轮）的振动要求
柔性的采集参数设置，高通滤波、低通滤波、采样长度、采样频率等参数可自由设置，满足各类机械设备状态数据采集的需要l
力盈牌LD-402便携式振动分析仪的主要技术参数
【基本参数】
操作系统：嵌入式WINXP
存储容量：8G
液晶显示：8寸真彩液晶屏，1024×768像素l
触摸屏：全屏幕触摸操作
通讯：USB
电池：镍氢电池，工作时间l>6小时
电子钮扣：无线射频卡l
工作温度范围：(-10～50)℃l
湿度：95% RH非冷凝

力盈牌LD-402便携式振动分析仪【数据采集】
2个振动通道＋1个转速通道l
采集参数：硬件积分处理（不加积分、一次积分、二次积分），可以采集加速度、速度、位移l
独立信号处理：各通道独立的信号处理，确保各通道信号的独立性，通道间干扰
硬件程控增益放大器：放大倍数1、2、4、8、16、32、64、128、256自动调节，有效地提高了信号的信噪比
同时采保：硬件多通道同时采样保持，确保多通道振动信号的同相位
抗混滤波: 硬件自动调节
高速AD：14位，350Kl
动态范围l ：96dB参数设置
采样频率、高通滤波、低通滤波、采样长度可以任意设置l
【频谱分析】
频谱种类：幅值谱、功率谱、相位谱、倒频谱等
谱线数：400,l 800, 1600，3200
时域采样 ：1024, 2048, 4096, 8192，16384l
窗函数：汉宁，矩形等l
力盈牌LD-402便携式双通道振动分析仪【软件功能】：

1、振动分析故障诊断软件：

采用强大的数据库结构对设备测点信息进行管理，可以更加有效地建立设备档案，方便设备管理，提高设备监测的效率；完善的系统设置，可以选择加速度、速度、位移的任何一种传感器，使系统适于各种现场应用。
2、旋转机械故障自动诊断软件：
“故障诊断系统”是在吸收国内外诊断多年现场经验和理论研究成果的基础上，研制而成的故障诊断软件系统。该软件可以自动诊断出机械设备的常见故障，并对设备的故障，提出解决方案。
通过该软件可以可及时识别机组的状态、发现故障的早期征兆，对故障原因、严重程度、发展趋势等做出准确判断，从而及早消除故障隐患，避免事故的发生，提高设备的可靠性、降低维修成本、增强企业的综合竞争力。

软件总界面 设备资料库 故障诊断

力盈牌LD-402便携式振动分析仪根据机械设备的实际情况建立设备资料库，可以灵活定义设备的运行检测标准，便于准备把我设备运行状态。

内置多种轴库，并可随时增加轴摩库，自动计算轴摩的各个故障频率，结合各种轴摩判定方法快速判定轴摩运行状态。

根据各种常见设备建立设备故障库，使适用者可以快速学习设备故障知识，同事快速掌握设备的相关故障情况，并zui终结合采集数据快速准确定位设备故障。

内置多种设备实际故障图谱，便于学习与借鉴。

系统的故障判断是结合结论以及实际的故障库，的现场经验通过对设备的多年多方向数据星星诊断判定，zui终实现准确快速的确定故障，设备检测是现场工程师的良师益友与zui佳工具。

远程故障诊断中心，远程故障诊断协助
实现不同两地之间的数据通信
设备状态实时传送
远程在线监测功能
高效、设备状态监测与故障诊断

【型号选取】
