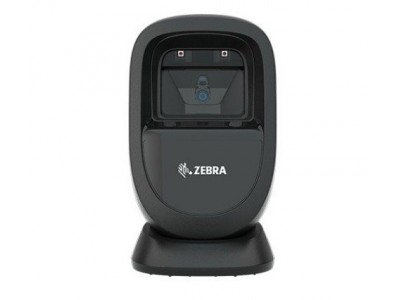

ZEBRA斑马DS9308系列二维固定式柜台式影像扫描器

类似于便利店、药店、快餐店或XXX零售店，这些场所的柜台空间有限，颠簸和溅水可能发生，并且急需提高客户满意度。ZEBRA推出的DS9308系列投影扫描器适用于多种应用场景，可扫描大部分条码。紧凑的外形加上时尚美学设计，也用于结账台空间小的零售店，如便利店、药店等。可在销售点扫描较难识别的条码，助力您的员工加快结账速度和提升客户满意度；此外，该系列产品可应对日常摔落、颠簸和溅水，耐用，让设备正常运行。DS9308 系列 — 功能丰富的小巧型投影扫描器。

ZEBRA斑马DS9308系列二维固定式柜台式影像扫描器特点

1、适用的现代设计；

DS9308 系列的设计具备实用性，契合从零售便利店到加油站便利店的多种应用场景。DS9308系列外观小巧，就算放置柜台的空间有限，大部分也能容纳此扫描器。即便扫描器前倾，45° 角的电缆连接头也能将原本就很少的占用面积进一步缩小。

2、可扫描大部分条码；

可快速轻松地采集一维和二维条码，包括微型条码、密集条码、标签上的打印条码或手机上显示的条码、玻璃纸上的DotCode和点状Data Matrix条码以及Digimarc隐形条码。ZEBRA的DS9308系列采用的技术，可采集大部分介质上的条码。800MHz微处理器、高分辨率百万像素传感器和PRZM成像技术联合，可轻松采集存在印刷不良、损坏、皱折、褪色、截断、低对比度等问题的条码。弧形出射窗有助于减少光面纸上的打印条码或屏幕上显示的条码出现反光现象的情况，避免传感器失灵。

3、快速扫描；

在易用性方面，DS9308系列可快速采集出示的条码，轻松实现即出示即采集。此系列的视域宽，因此无需来回移动商品寻找“扫描点”。

4、自适应光照；

LED 灯可动态适应环境，不使用时可自动调暗，需要扫描条码时则会变亮。嵌入式设计的 LED 灯几乎不可见，可减少对眼睛的干扰。

5、即时采集与处理驾照数据；

利用驾照上的信息即时确认年龄，填写积分卡和信用卡申请；还能监控退货。

6、支持文档采集，减少浪费纸张；

DS9308系列配备文档采集软件，可将药单、护照、支票和XXXA6 或小的文档转换成清晰易读的电子图像；这种软件可自动纠正灯光等问题。无需在单独的扫描器上定位和扫描文档，助力销售点完成结账，让顾客获得良好的体验。

7、自动解除防窃标签；

支持收银台电子商品防窃系统 (EAS)，需在 DS9308 系列扫描器前面一扫即可采集条码并解除标签——可减少销售点的结账步骤，从而快速地完成结账 。

8、只需按一下扫描开关，即可采集多个条码；

借助多条码扫描 (MDF) 功能，需使用DS9308系列扫描一次，即可采集多个条码，并按照应用的预期顺序传输所需条码。

9、从多个条码中挑选所需；

借助ZEBRA的Preferred Symbol，DS9308系列可采集和输出优选条码；且在扫描之前店员不必浪费时间遮盖附近其它条码。

10、得到反馈；

您可以通过调节蜂鸣器的音量、频率和振鸣持续时间，让店员能够听到成功扫描的提示音。无论店员位于扫描器的前方还是后方，其均可看到提示“读码良好”的绿色 LED 灯。

11、无惧跌落、灰尘和溅水；

DS9308系列的设计坚固，可承受从5英尺/1.5 米跌落至混凝土地面的冲击，也可承受从1.5英尺/0.5 米处连续翻滚多次的冲击，并且可耐受现实生活中可能发生的撞击和颠簸。溅水和灰尘不会减慢DS9308 系列的扫描速度。DS9308系列具备 IP52 密封等级。

12、耐磨多档位底座；

灵活的棘轮底座具有向后15°倾斜至向前45°倾斜的四个档位。这种无摩擦系统减少磨损，可方便调整，同时能提高灵活性，从而让DS9308系列每天都能正常使用。

13、即插即用，即时部署；

经过提升的默认配置设置支持开箱即用，自动主机检测电缆可即时连接到常用接口，键盘支持多种语言。

14、适用于多种应用场合的多种安装选件；

“拖鞋”式多种安装配件可将扫描器固定在桌面或墙面，不会影响倾斜范围或移动扫描器进行手持式操作的能力，适用于价格核查、拣货和包装等操作。锁紧式安装附件适用于例如自助结账或手机积分等需要面对顾客且不便移动扫描器的应用场合。

15、DataCapture DNA；

这种工具组合方便您对于DS9308系列扫描器进行部署、更新、故障排除、管理和应用程序开发等操作。例如，123Scan可创建单个条码，以便对扫描器进行初始调试或更新。扫描器 SDK支持快速轻松地开发与部署应用程序。ScanSpeed 分析工具可轻松、及时地发现并更正问题，减少相应问题影响性能和员工工作效率。可通过扫描器管理服务 (SMS) 或 Windows 管理规范 (WMI) 远程管理您的扫描器，无需花费时间和资金去实地查看。

ZEBRA斑马DS9308系列二维固定式柜台式影像扫描器详细参数

物理参数

尺寸：5.7 英寸 （长）x 3.4 英寸 （宽）x 3.3 英寸 （高）

14.5 厘米 （长）x 8.6 厘米 （宽）x 8.3 厘米 （高）

重量：11.2 盎司/318.0 克

输入电压范围：4.5 至 5.5 V DC 主机电源；4.5 至 5.5 V DC 外部电源

额定电压下的工作电流 (5.0 V)：投影模式：335 mA；触发模式：350 mA

额定电压下的待机电流（无功）(5.0 V)：投影模式：135 mA；触发模式：75 mA

颜色：雪岭白、午夜黑

支持的主机接口：USB、RS232、键盘接口、TGCS (IBM) 46XX over RS485

键盘支持： 支持90多种键盘

电子商品防窃系统：与收银台EAS消磁系统兼容

用户指示器：读码LED灯、后视LED灯、蜂鸣器（可调节语调和音量）

性能参数

扫描速度（投影）：每秒可达120英寸/305厘米

光源：模式：617 纳米琥珀色圆形LED灯

照明：660纳米红LED灯

扫描器视域：52°H x 33°V（额定）

图像传感器：1280x800像素

打印对比度：不小于15%

左右摆动公差：±60°

前后摆动公差：±60°

旋转公差：360°

成像特性

支持的图形格式：图像输出格式为 Bitmap、JPEG 或 TIFF

图像质量：在4.1英寸 x 5.8英寸/A6尺寸的文档中为109PPI

用户环境

工作温度：32.0°F 至122.0°F/0.0°C至50.0°C

存储温度：-40.0°F至158.0°F/-40.0°C至70.0°C

湿度：5%–95%相对湿度（无冷凝）

跌落规格：可承受多次从 5.0英尺/1.5米高处跌落至混凝土地面的冲击

翻滚规格：可承受多次从 1.5 英尺/0.5 米的高度滚落

环境密封：IP52

静电释放 (ESD)：ESD/EN61000-4-2、±15 KV 空气、±8 KV 间接

抗环境光干扰：0到10,000英尺烛光/0 到107,700勒克斯

环境： EN 50581:2012

RoHS 2011/65/EU (2015/863) — EN

50581:2012、IEC 63000

REACH 1907/2006

电气参数：IEC 62368-1；

EN 62368-1:2014/AC:2015；

UL/CSA 60950-1

CAN/CSA C22.2 No.60950-1

LED 参数：IEC 62471:2006；EN 62471:2008 (LED)

EMI/RFI：FCC 47 CFR ，ICES-003、EN55032、EN55024、EN55035、VCCI 和SABS

附件

多种安装托架、锁紧式安装托架

读码能力

一维： Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、base 32 (Italian Pharma)Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、base 32

(Italian Pharma)

二维： PDF417、Micro PDF417、复合码、TLC-39、Az[1]tec、DataMatrix、MaxiCode、QR 码、Micro QR、汉信码、邮政编码、SecurPharm、Dot[1]Code、点状 DataMatrix

OCR： OCR-A、OCR-B、MICR、美元

Digimarc：适用于部分型号

元素分辨率：Code 39：3 密尔；Code 128：3 密尔；

Data Matrix：5 密尔；QR 码：5 密尔

读码范围
