大巷喷雾装置 皮带机转载点喷雾 声控放炮喷雾

JXSFS机械式风水联动喷雾降尘装置 全国风水联动***

该装置适应面积广，易操作，并采用自我设计且安装有水质过滤器的风水喷雾水幕，

适应供水、供风压力***、不受泥沙和污水影响、供水通径大、工作***，且该

装置不用电，无安全隐患，能够长期工作而无故障。产品介绍

联系人：康经理

手    机：15376508010（可加微信）

电    话：0537-3153863

红外大巷喷雾装置 皮带机转载点喷雾 声控放炮喷雾 防尘防火喷雾矿用机械式风 水联动喷雾降尘装置 采煤机移架喷雾ZP-127型大巷喷雾降尘装置、定时大巷喷雾装置、红外光控大巷喷雾装置通用型号: ZP-127，ZP127，ZPG-127，ZP-127Z,ZP127-Z，ZPR-127，ZPC127，ZPG127 ZPH127，ZPD-7，ZPW127 ZPQW127，ZPF127 ZPFG127 ZPF127  ZPH-127 ZP K127  ZPS-127大巷自动喷雾降尘装置，微电脑时控喷雾装置、大巷双水幕喷雾装置,矿用大巷喷雾装置.

ZP-127红外光控定时大巷喷雾降尘装置用途：适用于井上、井下主运输皮带巷道和工作面回风巷道及井底、车场等场所。降烟除 尘等有害气体浓度，是治理粉尘作业环境、粉尘的设备。

工作模式选择：用小平口螺丝刀调节工作模式编码开关，使编码开关上的箭头指向“1”的位置，此时液晶屏显示当前工作方式为“1大巷喷雾”。

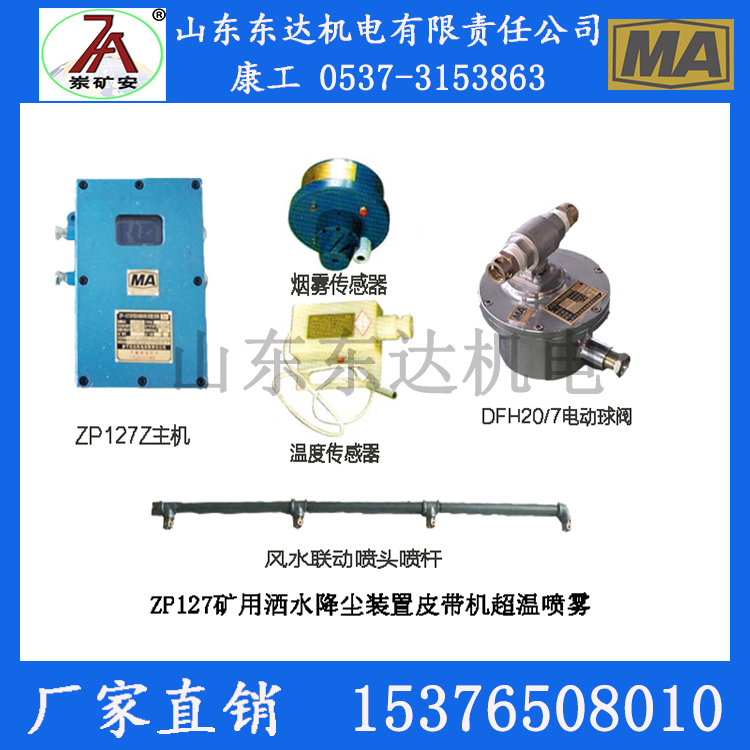

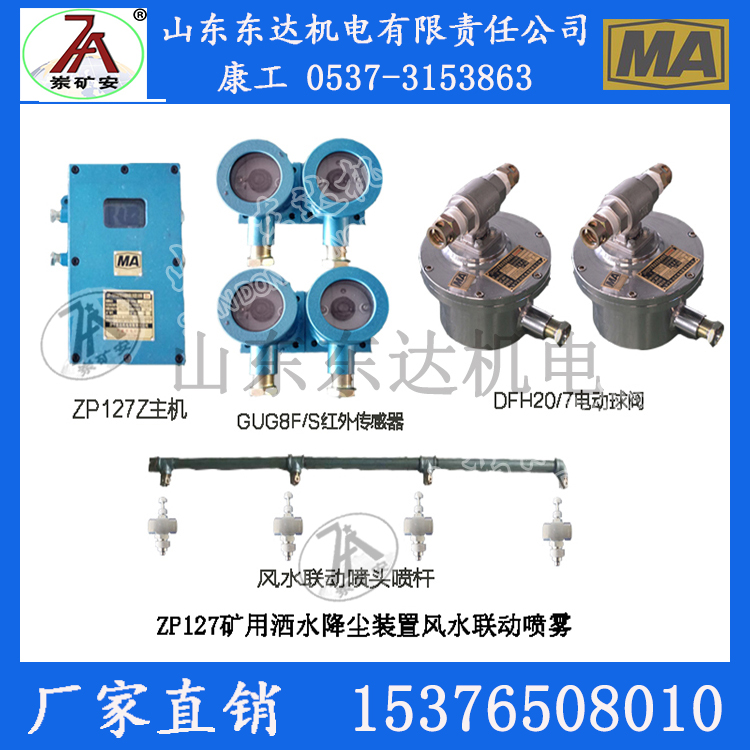

装置主要设备：主控箱1台、热释光控传感器2台、电动球阀1台，实现人过停喷，人过后延时设定时间后继续喷雾之功能。延时时间调整是：调节时间编码开关，每档的时间基数是20秒，编码开关箭头所指的数字乘以20秒即为所要求的延时时间。

工作原理：电动球阀处于常开喷雾洒水状态，当热释电传感器感应到有过往行人，将信号传送到主控箱，主控箱控制电动球阀关闭，停止喷雾洒水；行人通过洒水区域后，热释电传感器无检测信号，延时所设定的时间后，主控箱控制电动球阀打开继续喷雾。

二、 装置组成

装置主要由反冲洗过滤器、控制箱、风水喷雾水幕组成。如果现场需要安装很多套

喷雾降尘装置，如果水质很差，可以在工作面安装 1 台较大的自动反冲洗水质过滤器，

以便给多套喷雾装置供应比较纯净的水。

三、主要技术参数

1、适用水压: 0.2~1.6MPa

2、适用气压: 0.4~1.0MPa

3、水雾化颗粒: 5um~30um

4、全尘降尘率: ≥90%以上

5、喷雾形状: 广角圆形

6、工作噪声: ≤60dB(A)

7、工作方式: 连续

山东东达机电有限责任公司

地    址：济宁市高新区济邹科技园山博路南、志学路西

联系人：康经理

手    机：15376508010（可加微信）

电    话：0537-3153863

JXS FS 机械式风水联动喷雾降尘装置

安全须知：

使用前，请检查水压与产品要求水压是否相符！

注意打开或关闭控制箱时勿挤坏胶管！

一、 概述

粉尘是影响煤矿及XXX粉尘作业场所生产安全的重大隐患。JXFS风水联动喷雾降尘

装置，能够通过连续或间断性的自动喷雾洒水，作用于煤矿井下采掘工作面、运输巷道

和运输设备、放炮作业和喷浆作业、综采液压支架等所有产生烟雾粉尘的作业场所，降

除粉尘、烟雾、净化空气，还能吸收一定的有害气体，降低瓦斯、碳等有害气体

浓度，改善和治理粉尘作业环境，是有效防止粉尘、烟雾危害的设备。

机械式风水联动喷雾降尘装置是一种***、高效、***、喷雾距离远的自动喷雾

降尘装置。主要原理是利用***雾化喷嘴将高速的空气流和高压水进行气水混合雾化，

形成比传统喷雾更细小的水雾，这种水雾是一种可以漂浮移动的薄雾团，这种薄雾团在

空气中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸

附作用，从而达到的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场

所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘***、用水量少，

是一种***的高压远程自动喷雾降尘装置。

联系人：康经理

手    机：15376508010（可加微信）

电    话：0537-3153863

JXFS 机械式风水联动喷雾降尘装置控制箱（以下简称控制箱）采用风水控制阀对装

置对风水比例进行均衡调控。控制箱门扇上镶嵌有水压表、气压表，分别显示调控后的

水、气压力。
