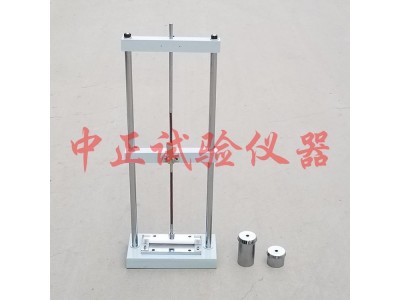

JG3050-8电工套管冲击试验机

JG3050-8电工套管冲击试验机 电工套管冲击试验仪 塑料管冲击试验机

一、电工套管冲击试验机简介：

本试验机适用于多种塑料管，塑料波纹管的冲击试验，确定管材po坏所需冲压能量值，从而确定其冲压强度，符合GB/T14823.2《电气安装用导管  特殊要求—刚xing绝缘材料平导管》及JG3050《建筑用绝缘电工套管及配件》及ZBG33008《聚lvyi烯塑料波纹电线管》等要求。

本试验机结构简单，操作方便，质量kekao，因此应用愈来愈广泛。

二、电工套管冲击试验机参数：

1、Z大冲击能量：6J

2、Z大冲击高度：300mm

3、重锤质量：1KG  2KG

4、间隔钢块端部：

5、曲率半径：R300mm

6、工作台类型：平板型或120°V型

7、外形尺寸：300×140×770mm（长×宽×高）

8、重量：20kg

三、电工套管冲击试验机结构说明：

本试验机由底座、立柱、导杆、锤和挂钩等组成。

四、电工套管冲击试验机操作：

1、将试验机放置平稳，底座下面垫上胶版。

2、将试验机擦拭干净，立柱及导杆上注入稀油。

3、松开禁锢螺钉，提起导杆，将锤放在挂钩上，再将间隔钢块放在导杆底部。

4、将试样放在垫板上，并将间隔钢块的球mian部分与试样Zgao点接触。

5、导杆为三菱形，自下而上有四条刻度线，所代表的gao度分别为0、100、200、300mm。

将0刻度线与间隔钢块上部平齐后，拧紧紧固螺钉。

6、松开止动螺钉，移动横梁，使锤底部与所需gao度的刻度线齐平，然后拧紧止动螺钉。

7、同时按动两只挂钩，使锤落下，通过间隔钢块冲击试样。

8、提前间隔钢块，取下试样，观察有无裂痕或po损。

9、实验完毕，应将锤、垫板、间隔钢块等部位擦拭干净，放置干燥处保存，切勿在无试样的情况下进行冲击。
