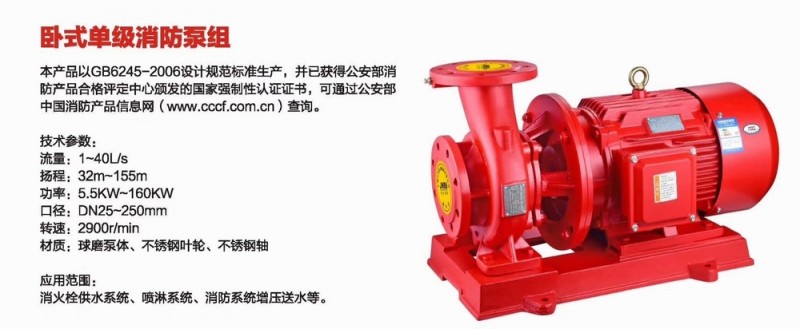

一、XBD-W型卧式消防泵产品简介:上海三利泵业(集团)有限公司
卧式消防泵在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在ISW基础上生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低等优点。符合新机械部JB/T53058-93的标准要求。
二、XBD-W型卧式消防泵主要用途:上海三利泵业(集团)有限公司
1、供输送清水及物理化学性质类似于清水的其它液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度t≤80℃。
2、卧式热水泵广泛适用于:冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,使用温度t≤120℃。
3、供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+120℃。
4、供输送柴油等油类产品或液体,被输送介质温度为-20~ +120℃。
三、XBD-W型卧式消防泵特点:上海三利泵业(集团)有限公司
1、运行平稳:泵轴的同心度及叶轮的动静平衡,平稳运行,无振动。
2、滴水不漏:不同材质的硬质合金密封,不同介质输送均无泄漏。
3、噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
4、故障率低:结构简单合理,关键部分采用;配套,整机没故障工作时间有效提高。
5、维修方便:更换密封、轴承,简易方便。
6、占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

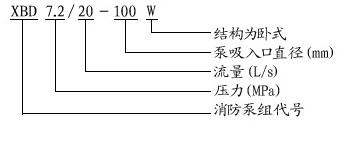

四、XBD-W型卧式消防泵型号意义:上海三利泵业(集团)有限公司
五、XBD-W型卧式消防泵选型要点:上海三利泵业(集团)有限公司
卧式消防泵要合理选泵,需要综合考虑泵机组、泵站投入和运行费用等综合技术经济指标,使之符合经济、、适用的原则。具体包括以下几个方面:
1)、应选择低噪声、节能型水泵,严禁选择淘汰产品。
2)、应根据设计流量、所需扬程选泵,且考虑水泵因磨损等原因造成水泵出力下降,可按计算所得扬程H乘以1.05~1.10系数后选泵;应选择特性曲线为随流量增其扬程逐渐下降的水泵,这样的泵工作稳定,并联工作时稳定;且水泵的运行工作点应保持在高区间运行,这样既节能又不易损坏机件。
3)、采用调速泵组或额定转速泵组编组运行供水。泵组的大出水量不应小于小区给水设计流量,并应以消防工况校核。
4)、当单泵可以满足要求时,则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时,其型号、台数不宜过多,型号一般不宜超过两种,水泵的扬程范围应相近;并联运行时每台泵宜仍在高区范围内运行。
5)、变频调速泵(组)设计供水流量应满足生活给水系统中的大设计秒流量的要求。电源须双电源或双回路供电;水泵的工作点应选在水泵特性曲线(Q-H曲线)的高工作区内,并不得选在Q-H曲线的延长线上,设计的不利工作点应在水泵特性曲线区段的右端点,即水泵出水量大、而扬程较低但能满足要求的那个点,也是水泵特性曲线区的低点与管道特性曲线的交叉点。水泵调速工作范围能尽量在水泵高段内;调速范围宜设在水泵供水量的25%~99%之间;设备应具有水位自动控制功能。
6)、生活加压给水系统的水泵机组应设置备用泵,备用泵的供水能力应大于大一台运行水泵的供水能力,水泵宜自动切换,交替运行。
六、XBD-W型卧式消防泵型号参数:上海三利泵业(集团)有限公司
型 号 | 流量Q | 压力P | 转速n | 效率η | 功率N | 必需汽蚀余量 |
XBD1.8/5-50W | 5 | 0.18 | 1450 | 65 | 2.2 | 3.2 |
XBD2.7/5-50W | 5 | 0.27 | 1450 | 65 | 3 | 3.2 |
XBD3.6/5-50W | 5 | 0.36 | 1450 | 65 | 4 | 3.2 |
XBD4.5/5-50W | 5 | 0.45 | 1450 | 65 | 5.5 | 3.2 |
XBD5.4/5-50W | 5 | 0.54 | 1450 | 65 | 5.5 | 3.2 |
XBD6.3/5-50W | 5 | 0.63 | 1450 | 65 | 7.5 | 3.2 |
XBD7.2/5-50W | 5 | 0.72 | 1450 | 65 | 7.5 | 3.2 |
XBD8.1/5-50W | 5 | 0.81 | 1450 | 65 | 7.5 | 3.2 |
XBD2.3/10-75W | 10 | 023 | 1450 | 68 | 5.5 | 3.0 |
XBD3.4/10-75W | 10 | 0.34 | 1450 | 68 | 7.5 | 3.0 |
XBD4.6/10-75W | 10 | 0.46 | 1450 | 68 | 11 | 3.0 |
XBD5.5/10-75W | 10 | 0.55 | 1450 | 68 | 11 | 3.0 |
XBD6.9/10-75W | 10 | 0.69 | 1450 | 68 | 15 | 3.0 |
XBD8.0/10-75W | 10 | 0.80 | 1450 | 68 | 15 | 3.0 |
XBD9.2/10-75W | 10 | 0.92 | 1450 | 68 | 18.5 | 3.0 |
XBD10.3/10-75W | 10 | 1.03 | 1450 | 68 | 18.5 | 3.0 |
XBD2.9/20-100W | 20 | 0.29 | 1450 | 72 | 11 | 3.5 |
XBD4.3/20-100W | 20 | 0.43 | 1450 | 72 | 15 | 3.5 |
XBD5.8/20-100W | 20 | 0.58 | 1450 | 72 | 22 | 3.5 |
XBD7.2/20-100W | 20 | 0.72 | 1450 | 72 | 30 | 3.5 |
XBD8.6/20-100W | 20 | 0.86 | 1450 | 72 | 30 | 3.5 |
XBD10.1/20-100W | 20 | 1.01 | 1450 | 72 | 37 | 3.5 |
XBD11.5/2W0-100W | 20 | 1.15 | 1450 | 72 | 45 | 3.5 |
XBD13.0/20-100W | 20 | 1.30 | 1450 | 72 | 45 | 3.5 |
XBD4.2/25-125W | 25 | 0.42 | 1450 | 73 | 22 | 3.5 |
XBD6.3/25-125W | 25 | 0.63 | 1450 | 73 | 30 | 3.5 |
XBD8.4/25-125W | 25 | 0.84 | 1450 | 73 | 45 | 3.5 |
XBD10.5/25-125W | 25 | 1.05 | 1450 | 73 | 55 | 3.5 |
XBD12.6/25-125W | 25 | 1.26 | 1450 | 73 | 75 | 3.5 |
XBD14.7/25-125W | 25 | 1.47 | 1450 | 73 | 75 | 3.5 |
XBD16.8/25-125W | 25 | 1.68 | 1450 | 73 | 90 | 3.5 |
XBD18.9/25-125W | 25 | 1.89 | 1450 | 73 | 90 | 3.5 |
XBD5.8/45-150W | 25 | 0.58 | 1450 | 73 | 45 | 3.0 |
XBD8.7/45-150W | 25 | 0.87 | 1450 | 73 | 75 | 3.0 |
XBD11.6/45-150W | 25 | 1.16 | 1450 | 73 | 90 | 3.0 |
XBD14.5/45-150W | 25 | 1.45 | 1450 | 73 | 110 | 3.0 |
XBD17.4/45-150W | 25 | 1.74 | 1450 | 73 | 135 | 3.0 |
XBD20.3/45/150W | 25 | 2.03 | 1450 | 73 | 155 | 3.0 |
XBD23.2/45-150W | 25 | 2.32 | 1450 | 73 | 180 | 3.0 |
XBD26.1/45-150W | 25 | 2.61 | 1450 | 73 | 180 | 3.0 |
因产品使用场景、用户要求不同,如需订购,请联系
上海三利泵业(集团)有限公司,根据要求定制。
