供应SG304S一到四触摸通道的4位MCU

1、概述：

       SG304S 是一个 1～4 个触摸通道的 4 位 MCU，它具有 OTP-ROM(一次可写入只读存储器)、 SRAM(静态随机存储器)、Timer(定时器)/Counter(计数器)、watch dog timer(看门狗定时器)、PWM(脉 宽调制信号)、Interrupt service(中断服务)、GPIO(通用输入输出端口)，以及应用的 LVR(低压 复位)和触摸检测功能；该设备还适用于控制设备和消费类产品中的各种简单应用。

2、特征：

● 工作电压范围：3.5V~5.5V(LVR@2.7V)；2.2V~5.5V(LVR@2.0V)

● 共有 26 条关键指令和两种寻址模式，4 层堆栈

● 带有 1984*16 程序 ROM(MTP)和 144*4 SRAM 的工作存储器

● 两个时基：提供两个不同周期的中断请求

● 1 个 8 位 TCP1 自动重装定时器/计数器(软件选择的 4 种时钟源)

● 1 个 8 位 TCP2 自动重载定时器/计数器，可改善 PWM 功能(软件选择的 4 种时钟源)

● 内置 3 组 8 位 PWM 输出

● 提供 2 个 IO 端口+4 个触摸端口或 6 个通用可编程 IO 端口 ◊ IO 端口内置按键唤醒功能，可通过软件设置启动 ◊ 提供外部中断输入 ◊ 提供内部信号输出，例如：PWM

● MCU 系统保护和省电控制模式： ◊ 内置看门狗定时器(WDT)电路 ◊ 内置低压复位(LVR)功能 ◊ 超出用户程序的范围检测 ◊ 提供高/低系统运行速度，睡眠和停止模式以进行节能控制

● 3 个带触摸检测的引脚

● 上电或复位释放后，MCU 将自动进入低速运行模式(RC32K 开启，RC8M 关闭)

● 除读取表指令(RTB)外，大多数指令需要 1 个字和 1 个机器周期(2 个系统时钟)

● 提供 8 个中断源 ◊ 外部：INT0、INT1(与 IO 共用) ◊ 内部：两个定时器/计数器，两个时基，两个触摸端的中断

● 系统工作频率：(VDD=5V 时) 高速系统振荡器(RC8M)： ◊ 内置 RC 振荡器：8MHz(典型值)±5% ◊ 高速系统时钟(OSCH)：4MHz(典型值) 低速外围振荡器(RC32K)： ◊ 内置 RC 振荡器：32KHz(典型值)±30% ◊ 低速外设时钟(OSCL)：32KHz(典型值)

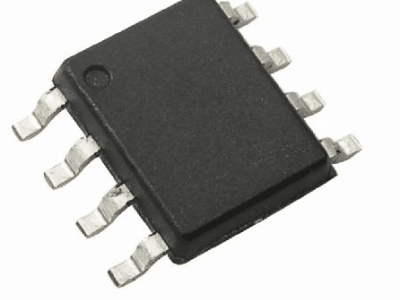

● 提供封装类型：SOP-8
