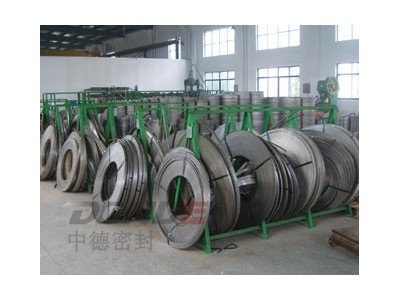

| 缠绕垫片内外环盘条 产品型号： ZD-W1250/1260 |
| 缠绕垫内外环盘条 缠绕垫片根据标准通常由基本体和金属内外环组成，其中内环一般起加强作用以避免金属缠绕基本体的散圈，因此又称内加强环，由于缠绕垫内环一般和管道内流体介质接触，一般材质会和基本体钢带材料相同或优于基本体材质。缠绕垫外环一般起定位作用同样也起到一定的加强固定作用，因此也叫做定位环，材质一般由如Q235等低碳钢经镀锌处理，较高要求的也会选用不锈钢如304等材质。对于缠绕垫片内外环的选用形式一般根据法兰面的形式和压力确定。 我公司自主研发专用设备为金属缠绕垫片生产厂家配套供应缠绕垫片内外环金属盘条，有金属平条，V形槽外环盘条，V形倒角内环盘条，条子外型尺寸标准、侧面光滑无毛边，可用于缠绕垫内外环盘环。 产品优势： 1.由于不锈钢等材料较昂贵，因此使用盘环工艺能明显提高材料利用率，能达到90%以上 2.因盘条外环已拉槽内环已倒角因此减少了原来后道生产工序降低了生产成本。 缠绕垫内外环盘条一般常用规格和材料： 宽度：6mm-25mm，25mm以上需提前定制 厚度：3mm, 长度：约200M/卷，特殊规格或特殊材料需拼接。 常用材料：碳钢，SS304, SS316L 以下特殊材料可要求： 以下特殊材料内外环可要求： 304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等特殊不锈钢或合金材料内外环。 |
| 下表用于对常用内外环及缠绕金属的材质选择：材料名称缩写标记硬度(HB)极限温度(°C)碳钢（Carbon steel)CRS120-40~+540304不锈钢304130~180-195~+760304L不锈钢304L130~180-195~+760316L不锈钢316L130~180-100~+760317L不锈钢317L -100~+760321不锈钢321130~190-195~+760347不锈钢321 -185~+76020CB-3(ALLOY 20)A-20-185~+1090HASTELLOY-B2HAST B215-185~+1090HASTELLOY-C276HAST C-185~+1090INCOLOY-800IN 800 -100~+870INCOLOY-825IN 825 -100~+870INCONEL-600INC 600150-100~+1090INCONEL-625INC 625 -100~+1090INCONEL-X750INX -100~+1090MONEL-400MON150-130~+820NICKEL-200(镍）NI-195~+760TITANIUM(钛)TI215-195~+1090 ※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理 ※根据工况选用不同特殊材料为基体的缠绕垫温度，压力和内腐蚀性等随材料而不同。 ※采用不锈钢304L,321,316TI,309，347,410，双相钢（2205,31803），蒙乃尔MONEL（400）,铟科镍INCONEL（600,625），INCOLOY（800，825）,哈氏合金HASTELLO（B2，C276),钛(T2)等缠绕钢带时，内环材料一般选用相等于或好于选用的缠绕钢带材料。 |
| 技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等 2 .国内标准有 HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系 GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准 JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准 JB/T90-94 管路法兰用缠绕式垫片 机械部标准 JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准 |
