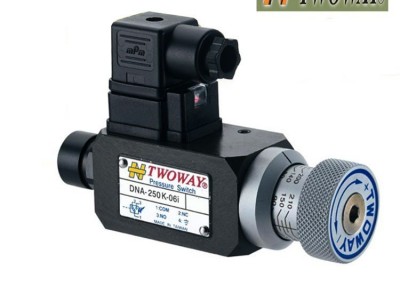

TWOWAY台肯压力继电器DNA-250K-06I
产品参考;
TWOWAY台肯DNA-360K-86 DNL-400K-21B
TWOWAY台肯压力继电器DNA-250K-06I DNA DNB DNC DNF DNL DNP系列
DNB-040K-06I
DNB-070K-06I
DNB-150K-06I
DNB-250K-06I
22B和06I互相通用
DNB-040K-06I
DNB-070K-06I
DNB-150K-06I
DNB-250K-06I
DNB-040K-22B
DNB-070K-22B
DNB-150K-22B
DNB-250K-22B
DNA系列
DNC系列
DNF系列
DNL系列
DNP系列
DNA-030K-06I
DNA-040K-06I
DNA-070K-06I
DNA-100K-06I
DNA-150K-06I
DNA-250K-06I
DNA-360K-06I
磁簧继电器是以线圈产生磁场将磁簧管作动之继电器,为一种线圈传感装置。因此磁簧继电器之特征、小型尺寸、轻量、反应速度快、短跳动时间等特性。 当整块铁磁金属或者其它导磁物质与之靠近的时候,发生动作,开通或者闭合电路。由磁铁和干簧管组成。磁铁、干簧管固定在一个不导磁也不带有磁性的支架上。以磁铁的南北极的连线为轴线,这个轴线应该与干簧管的轴线重合或者基本重合。由远及近的调整磁铁与干簧管之间的距离,当干簧管刚好发生动作(对于常开的干簧管,变为闭合;对于常闭的干簧管,变为断开)时,将磁铁的位置固定下来。这时,当有整块导磁材料,例如铁板同时靠近磁铁和干簧管时,干簧管会再次发生动作,恢复到没有磁场作用时的状态;当该铁板离开时,干簧管即发生相反方向的动作。磁簧继电器结构坚固,触点为密封状态,耐用性高,可以作为机械设备的位置限制开关,也可以用以探测铁制门、窗等是否在指定位置。
光继电器的工作原理和特性
光继电器为AC/DC并用的半导体继电器,指发光器件和受光器件一体化的器件。输入侧和输出侧电气性绝缘,但信号可以通过光信号传输。
其特点为寿命为半性、微小电流驱动信号、高阻抗绝缘耐压、超小型、光传输、无接点…等。
主要应用于量测设备、通信设备、保全设备、医疗设备…等。
时间继电器的工作原理
时间继电器是一种利用电磁原理或机械原理实现延时控制的控制电器。它的种类很多,有空气阻尼型、电动型和电子型等。 在交流电路中常采用空气阻尼型时间继电器,它是利用空气通过小孔节流的原理来获得延时动作的。它由电磁系统、延时机构和触点三部分组成。
时间继电器可分为通电延时型和断电延时型两种类型。
空气阻尼型时间继电器的延时范围大(有0.4~60s和0.4~180s两种) ,它结构简单,但准确度较低。
当线圈通电(电压规格有ac380v、ac220v或dc220v、dc24v等)时,衔铁及托板被铁心吸引而瞬时下移,使瞬时动作触点接通或断开。但是活塞杆和杠杆不能同时跟着衔铁一起下落,因为活塞杆的上端连着气室中的橡皮膜,当活塞杆在释放弹簧的作用下开始向下运动时,橡皮膜随之向下凹,上面空气室的空气变得稀薄而使活塞杆受到阻尼作用而缓慢下降。经过一定时间,活塞杆下降到一定位置,便通过杠杆推动延时触点动作,使动断触点断开,动合触点闭合。从线圈通电到延时触点完成动作,这段时间就是继电器的延时时间。延时时间的长短可以用螺钉调节空气室进气孔的大小来改变。
吸引线圈断电后,继电器依靠恢复弹簧的作用而复原。空气经出气孔被迅速排出。
