厂家销售大流量胶管吐芯试压机设备
鸿源机械厂家大流量试压泵系列产品有3DSY-S70系列和3DSY-S60/105系列等多种规格的满足不同要求的试压泵产品可供选择。
3DSY-S60/150系列参数表:
型号 | 3D-SY 33/6 | 3D-SY 20.6/12 | 3D-SY 13.2/20 | 3D-SY 8.4/30 | 3D-SY 6.5/40 | 3D-SY 4.1/60 | 3D-SY 3.7/80 |
额定压力(Mpa) | 6 | 12 | 20 | 30 | 40 | 60 | 80 |
额定流量(m ³/h) | 33 | 20.6 | 13.6 | 8.4 | 6.5 | 4.1 | 2.7 |
柱塞直径(mm) | 95 | 75 | 60 | 48 | 42 | 34 | 28 |
柱塞行程(mm) | 105 | ||||||
往复次数(min-1) | 268 | ||||||
电机转率(rpm) | 1500 | ||||||
电机功率(KW) | 75 |
型号 | 3D-SY 13.6/6 | 3D-SY 11.8/8 | 3D-SY 8/12 | 3D-SY 5.66/16 | 3D-SY 4.64/20 | 3D-SY 2.9/30 | 3D-SY 2.34/40 | 3D-SY 1.55/60 | 3D-SY 1.28/70 | 3D-SY 1.6/80 | 3D-SY 0.82/100 |
额定压力(Mpa) | 6 | 8 | 12 | 16 | 20 | 30 | 40 | 60 | 70 | 80 | 100 |
额定流量 (m ³/h) | 13.6 | 11.6 | 8 | 5.66 | 4.64 | 2.9 | 2.34 | 1.55 | 1.28 | 1.16 | 0.82 |
柱塞直径(mm) | 65 | 60 | 50 | 42 | 38 | 30 | 27 | 22 | 20 | 19 | 16 |
柱塞行程(mm) | 60 | ||||||||||
往复次数(min-1) | 380 | ||||||||||
电机转率(rpm) | 1470 | ||||||||||
电机功率(KW) | 30 |

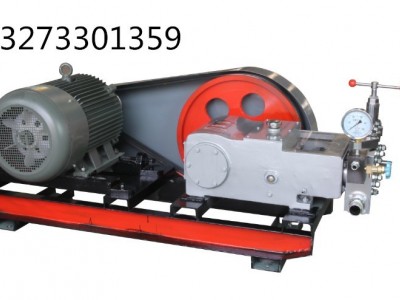

大流量胶管吐芯试压泵
1、严格按照试压要求的规定进行试压试验,试压件应整洁、干净、易检验。
2、试压前应检查电气系统和接地情况,校对压力表,试压泵运转及润滑是否良好,试压表的非常大度数,不小于试验压力的1.5倍。
3、试压准备工作中应安排进水口与排水口位置,试压充水时先打开排气孔,卸下压力表,使容器内空气放净,待排气孔和压力表接管口出水时,再装表和关闭排气孔。
4、升压必须缓慢、不准超压,试压件升到一定压力后禁止捶击。试件及管线如发现缺陷,应先降压于零位后再处理,不准带压工作。
5、负压、低压的试件、小容器可一次升压到一定的压力后,保压检查。容积大的试件,可以分段升压和检查。
6、试压件必须放置平稳,试压部位经检验不得渗漏。
7、试压工作结束后先放水、卸压后再拆卸螺栓,冬季试压后,必须立即将水放净,以防冻坏设备。
8、紧固螺栓应使其受力均匀,防止局部变形,造成破裂。
9、试压泵应专人操作,每次试压必须两人以上,并有专人指挥在未放水前,要坚守岗位。
10、将检查到的缺陷部位要做出标记,并填写试压记录。
试压泵的使用规则大家一定要谨记在心,这样才不会出现很多的问题。并且在使用之时,也要学会怎么样去对它进行保养。这样才真正能够使得它发挥出巨大的作用。
电动试压泵维护与保养:
1. 泵外表,减速箱和传动箱内的润滑,及水箱中的试压介质必须保持清洁,不允许有污物或其它杂物。
2. 新泵一次用的润滑油工作56小时后应当更换,以后每工作500小时左右更换一次。
3. 长期停用的泵,应经防腐处理,先把试压介质排净,并抽灌一次防锈油或防锈水。未涂漆的另件外表应涂机油防锈。
4. 经常注意泵的蜗杆蜗轮副的轴向间隙,蜗杆为0.04—0.07,蜗轮为0.05—0.10,如不符合此值,需调整通闷盖或侧盖纸垫。
5. 在环境温度0℃以下使用,工作介质为水时应添加防冻剂,建议采用变性酒一为防冻剂,配比列于表1。
在各种规格型号的试压泵基础上添加一套自动控制装置,用户可以提前设定一个目标压力值,当试压泵启动后,试验压力达到目标压力时,试压泵自动停止进行保压可以起到保护和准确的效果。
