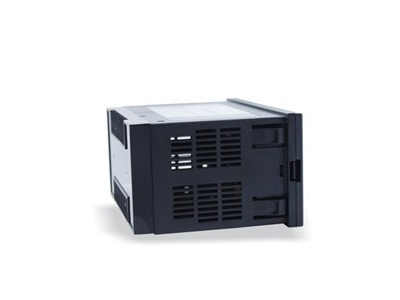

SWP-GFY系列数字/光柱显示智能伺服放大输出操作器

功   能

·多种传感器输入功能：20种输入方式       ·高精度: ±0.2F.S或±0.3F.S

·多种输出功能:Relay,SSR,SCR                ·通讯功能:RS232,RS485

·变送(PV)输出:DCV,DCI                       ·馈电输出:DC24V，DC12V,DC5V

电   源

85-260VAC  50/60Hz    24VDC

功率消耗

6VA

显示类型

7段LED显示 [PV显示红色] [SV显示绿色] 100段LED光柱显示[红色]

显示精度

±0.2%F.S

设定类型

面板按键设定

输入

热电偶

K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT)

RTD

Cu50,Pt100,Pt100.1

模拟信号

0-5VDC,1-5VDC,0-10mADC,4-20mADC

输出

继电器

250VAC 3A

SSR

24VDC ±3V 30mA Max

SCR

400V/0.5A

电流

0-20mADC,4-20mADC 负载≤500Ω (PV 传送值)

电压

0-5VDC,1-5VDC 输出能力≤250Ω (PV 传送值)

馈电输出

DC24V,DC12V,DC5V 30mA Max.

通讯

协议

MODBUS协议,SWPBUS协议

波特率

300-9600bps

接口

RS232，RS485，TTL电平（面板）

报警输出

带回差报警输出   ON/OFF 全量程

采样时间

0.5秒

耐压

2000V AC  50/60Hz  1分钟

抗振动

0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时

绝缘强度

Min.100MΩ(at  DC500V)

抗干扰

电快速瞬变脉冲群干扰±2kV

记忆保持

约:10年.(使用无电压半导体记忆型)

环境温度

-10~55℃(未结冰状态)

储存温度

-20~60℃(未结冰状态)

环境湿度

35-85%RH

重量

140g-600g
