| 欧 标 热 轧 槽 钢 理 论 重 量 表(U/UPN斜腿型） | |||||
| 型号 | 尺寸 | 米重 | |||
| 高度 | 腿宽 | 腰厚 | 腿厚 | ||
| U40*20*4 | 40 | 20 | 4 | 5.5 | 2.65 |
| U40*20*5 | 40 | 20 | 5 | 5.5 | 2.87 |
| U50*25*5 | 50 | 25 | 5 | 6 | 3.86 |
| U60*30*6 | 60 | 30 | 6 | 6 | 5.07 |
| U65*42*5.5 | 65 | 42 | 5.5 | 7.5 | 7.09 |
| UPN50 | 50 | 38 | 5 | 7 | 5.59 |
| UPN65 | 65 | 42 | 5.5 | 7.5 | 7.09 |
| UPN80 | 80 | 45 | 6 | 8 | 8.64 |
| UPN100 | 100 | 50 | 6 | 8.5 | 10.6 |
| UPN120 | 120 | 55 | 7 | 9 | 13.4 |
| UPN140 | 140 | 60 | 7 | 10 | 16 |
| UPN160 | 160 | 65 | 7.5 | 10.5 | 18.8 |
| UPN180 | 180 | 70 | 8 | 11 | 22 |
| UPN200 | 200 | 75 | 8.5 | 11.5 | 25.3 |
| UPN220 | 220 | 80 | 9 | 12.5 | 29.4 |
| UPN240 | 240 | 85 | 9.5 | 13 | 33.2 |
| UPN260 | 260 | 90 | 10 | 14 | 37.9 |
| UPN280 | 280 | 95 | 10 | 15 | 41.8 |
| UPN300 | 300 | 100 | 10 | 16 | 46.2 |
| UPN320 | 320 | 100 | 14 | 17.5 | 59.5 |
| UPN350 | 350 | 100 | 14 | 16 | 60.6 |
| UPN380 | 380 | 102 | 13.5 | 16 | 63.1 |
| UPN400 | 400 | 110 | 14 | 18 | 71.8 |
| 欧 标 热 轧 槽 钢 理 论 重 量 表(UPE直腿型） | |||||
| 型号 | 尺寸 | 米重 | |||
| 高度 | 腿宽 | 腰厚 | 腿厚 | ||
| UPE80 | 80 | 50 | 4 | 7 | 7.9 |
| UPE100 | 100 | 55 | 4.5 | 7.5 | 9.82 |
| UPE120 | 120 | 60 | 5 | 8 | 12.1 |
| UPE140 | 140 | 65 | 5 | 9 | 14.5 |
| UPE160 | 160 | 70 | 5.5 | 9.5 | 17 |
| UPE180 | 180 | 75 | 5.5 | 10.5 | 19.7 |
| UPE200 | 200 | 80 | 6 | 11 | 22.8 |
| UPE220 | 220 | 85 | 6.5 | 12 | 26.6 |
| UPE240 | 240 | 90 | 7 | 12.5 | 30.2 |
| UPE270 | 270 | 95 | 7.5 | 13.5 | 35.2 |
| UPE300 | 300 | 100 | 9.5 | 15 | 44.4 |
| UPE330 | 330 | 105 | 11 | 16 | 53.2 |
| UPE360 | 360 | 110 | 12 | 17 | 61.2 |
| UPE400 | 400 | 115 | 13.5 | 18 | 72.2 |
| 备注：生产标准执行：EN10163-3：2004 | |||||

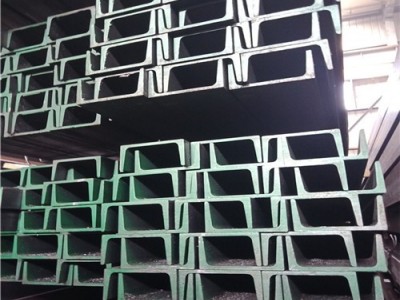

槽钢是截面为凹槽形的长条钢材。其规格以腰高(h)*腿宽(b)*腰厚(d)的毫米数表示，如120*53*5，表示腰高为120毫米，腿宽为53毫米的槽钢，腰厚为5毫米的槽钢，或称12#槽钢。腰高相同的槽钢，如有几种不同的腿宽和腰厚也需在型号右边加a b c 予以区别，如25a# 25b# 25c#等。
槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热轧变通槽钢规格为6.5-30#。槽钢主要用于建筑结构、车辆制造和其它工业结构，槽钢还常常和工字钢配合使用。
