工业喷淋塔废气处理设备

喷雾塔（喷淋塔）是用于气体吸收*简单的设备，在喷淋塔内，液体呈分散相，气体为连续相，一般气液比较小，适用于极快或快速化学反应的吸收过程。

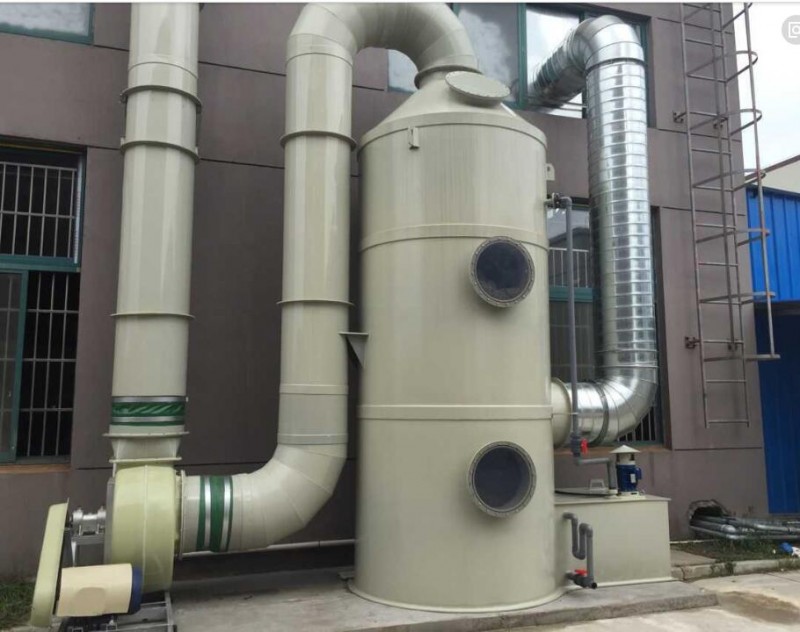

一个喷雾塔包括一个空塔和一套喷淋液体的喷嘴。其结构如图5—7所示。一般情况下，气体由塔底进入，经气体分布系统均匀分布后向上穿过整个设备。而同时由一级或多级喷嘴喷淋液体，气体与液滴逆流接触，净化后气体除雾后从塔顶排出。

喷雾塔的优点是结构简单、造价低廉、气体压降小，且不会堵塞。目前广泛应用于湿法脱硫系统中。其主要特点是完全开放。除喷淋的喷嘴外，无XXX内部设施。喷嘴是喷淋塔的主要附件，要求喷嘴能够提供细小和尺寸均匀的液滴以使喷淋塔有效运转。

含尘气流向上运动，液滴由喷嘴喷出向下运动，粉尘颗粒与液滴之间通过惯性碰撞、接触阻留、粉尘因加湿而凝聚等作用机制，使较大的尘粒被液滴捕集。当气体流速较小时，夹带了颗粒的液滴因重力作用而沉于塔底。净化后的气体通过净水器去除夹带的细小液滴从顶部排出。

根据喷淋除尘器内截面的形状，可分为圆形和方形两种；按其内的气液流动方向不同，可分为逆流、顺流和错流三种形式。

在逆流式喷雾塔中，含尘气体从喷淋除尘器底部进入，通过气流分布格栅而均匀地向上运动；液滴由喷嘴喷出从上向下喷淋，喷嘴可以设在一个截面上，也可以分几层设在几个截面上。因颗粒和液滴之间的惯性碰撞、拦截和凝聚等作用，使较大的粒子被液滴捕集。净化后的气体经过塔上部的防雾挡水板，除去携带的水雾排出。

顺流形式的喷雾塔，液体和含尘气流在塔内按同一方向流动，一般是从顶部淋下来，对于液滴从气流中分离有利，缺点是惯性碰撞效果差，主要用于使气体降温和加湿等过程。

而错流形式的喷雾塔，即液体由塔的顶部淋下来，而含尘气流水平通过喷雾塔。

喷雾塔洗涤器下部一般设有集液管槽，并附设有沉淀池，使液体能循环利用

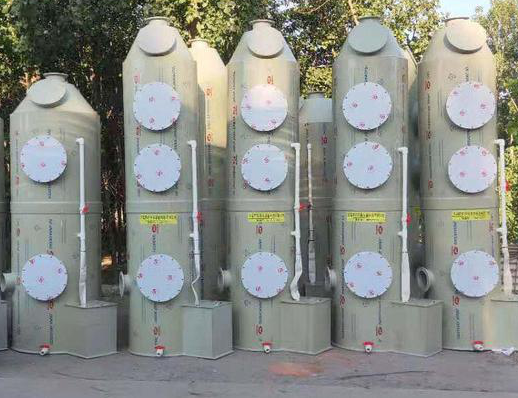

喷淋塔又称为水洗塔、洗涤塔、净化塔；按性质分为酸性洗涤塔、碱性洗涤塔；按形状也可分为立式洗涤塔、卧式洗涤塔；按材质又为分PP洗涤塔、玻璃钢洗涤塔等。
喷淋塔也是*常用的除臭设备，适用于所有大中型密闭或半密闭的空间。恶臭气体经负压收集后，进入喷淋塔，通过一系列化学反应去除气体中的臭气分子。喷淋塔除臭效率极高，占地面积小，运行成本很低，可实现自动控制。产品外形美观，根据不同场合，有单级、两级、三级洗涤方式。

对于中段转运，除臭洗涤塔适用于转运泊位卸料口，或密闭式转运站的整个大厅。在实际中，一般在卸料口上方布设吸风口，恶臭气体和大量粉尘经负压管道汇集后，接入除尘设备和除臭洗涤塔。

除臭洗涤塔也同样适用于垃圾焚烧厂的臭气治理。由于恶臭气体在250℃—400℃下燃烧比较完全，所以焚烧厂的臭味源比较集中在卸料坑中。垃圾在卸料坑中会堆放停留一段时间，在这段时间内收集气体使周围空间形成微负压，并有少量空气流通，减缓垃圾含水率增加。在末端使用除臭洗涤塔集中处理负压收集的臭气，事半功倍。

用于垃圾场除臭，除臭洗涤塔适用于密封型的垃圾卸料大厅，大规模渗沥液调节池等臭气浓度较高的空间。
