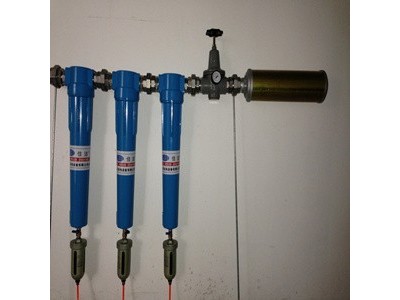

避难硐室压风系统不锈钢过滤器

国产品牌滤芯均为我司生产的替代原厂品牌滤芯，其过滤滤材采用德国原装进口HV公司产品，注册商标为“佳洁”牌。本公司涉及的其它品牌均无品牌意义，只是作为产品型号参照和客户选型对照使用。进口滤芯和过滤器为原装进口，有防伪标志。

厂家生产矿用避难硐室压风系统款过滤器 压风管路款过滤器

避难硐室氧气供应自控系统 救生舱供氧系统 氧气汇流排 避灾时供风供氧系统

避难硐室内部设置具有向避险人员提供氧气避险人员能够维持正常呼吸的供氧装置。

供氧装置必须满足：

（1）避险人员在避难硐室的生存室内能够呼吸到纯净的氧气，氧气浓度在18.5%～22.0%；

（2）氧气供给量及氧气浓度必须是人体呼吸特点；

（3）氧气供给时间必须是额定人数时≥96小时的生存时间；

（4）供氧装置在井下特殊条件下不受环境影响，能够及时、可靠供氧并不会存在不安全隐患。

（一）压风供氧系统

压风系统供氧装置利用硐室前预埋的压风管路作为气源，经过阀门后先进入过渡舱内设置的水、灰尘、油的过滤，然后经过预先设置的减压器、、管路进入气体输出端，从而转到每人手中的呼吸面罩中，为避难所内避险人员提供新鲜、舒适的空气。

主要技术参数

人均供风量≥0.3m3/min；

避难所内氧气浓度18.5～22.0%；

减压器入口压力≥0.8MPa、出口压力0～0.6MPa（可调节）、输出流量不小于36m3/min；

1．控制在连续噪音不大于70dB(A),使用声级计在发生噪声源距离1m点进行测试，

2．过滤器

采用C、T、等级过滤，使小达0.01μm粒径的杂质及油滴滤除，使经过滤的空气达到医疗用气的水准。

入口压力：0.7~0.8Mpa，出口压力：0.2~0.3Mpa。

选用大流量调压阀对压风进行减压，确保压风流量达到0.3m3/人分钟。

选用大流量空气过滤器，确保压风流量达到0.3m3/人分钟

（二）压缩氧氧供气系统

本系统可对避难硐室的氧气供应实现手动或自动控制，当打开防爆电磁阀时开始向管路通充氧，实现供氧要求。

主要功能

当地面压风系统在井下的管路会遭到严重破坏时仍能有效地供氧。并根据实际情况调节控制压缩氧气的供应量，保证人体正常生存呼吸。

工作原理：

该装置是利用储存在钢瓶中的医用压缩氧气，通过供氧控制装置为避险人员输出规定数值的氧气。在生存硐室内放置的钢瓶，出口经高压管路并联后集中后一次通过防爆电磁阀、气压表、减压阀和气体流量计，将来自于氧气瓶中的压缩氧气压力输入到每个人手中的呼吸面罩中。

供氧量：0.5升/分钟/人

含氧量：氧气浓度维持在18.5%～23%之间

救生舱压风过滤系统

1. 解决方案

采用空气过滤器，可滤除强压风中的0.01微米和更大的固态与液态颗粒；残 留油份含量0.01ppm w/w

采用大流量气体减压器，可将压风压力从0.8MPa调压到0.1-0.3MPa

末端安装高品质，可将压风噪音降到70dB一下

提供向气幕及喷淋供气的管路接口及控制阀

可连接空气制冷管，利用压风产生制冷效果

2. 技术参数

选用的空气过滤器，流量符合每人每分钟0.3m3的压风供气要求

选用的气体减压器，满足每人每分钟0.3m3的流量要求，可调压力0.1-0.3MPa

选用的，可将压风噪音将至70dB一下

压风管道管径

整体通过0.9MPa的氮气试压，符合气密性试验要求，采用1.75MPa水压试验，符合整体管路的强度要求

3. 设备清单

过滤器：1套       调压阀：1只

流量计：1只（可选配，满足每人每分钟0.3m3的流量量程要求）

管接件：1套             固定件：1套

与气幕、喷淋管连接件及控制阀：1套

1．氧气控制箱

控制箱内配有氧气传感器，当硐室内的氧气浓度低于一定值时（18.5%）控制箱内发出声光报警，并自动打开电磁阀对硐室进行供氧；当浓度高于一定值时（23%），自动关闭电磁阀，停止供氧，同时还可以手动控制。

外形尺寸：420mm*150mm*330mm(长*宽*高)。

2．氧气瓶

氧气瓶和氧气均符合《气瓶安全监察规程》（GB8982-1988）和《医用氧气》（GB8983）管理标准，钢瓶外表面为天蓝色，“医用氧气”黑字标示，并喷涂红十字标志。钢瓶安全附件、防震胶圈齐和瓶帽齐全。钢瓶阀门无漏气无污染，具有减压和流量调节装置。

（三）隔绝式压缩氧自救器供氧

避难硐室（救生舱）应配备隔绝式压缩氧自救器，自救器额定防护时间不低于45min，配备数量不低于额定人数的1.2倍，《隔绝式压缩氧自救器》行业标准。

1.自救器

有煤安证，ZYX系列压缩氧自救器是将氧气压缩到高压氧气瓶内，瓶内氧气经减压阀

减压提供定量的氧气并使用CO2吸收剂来吸收人体呼出的CO2的个人呼吸保护装置。

适用于高瓦斯、瓦斯、煤尘突出、瓦斯基煤尘**矿井，该类产品采用与环境隔离、自生氧、呼吸系统内部循环的结构设计，在事故环境中不受氧气和浓度限制，遇险人员逃生需要的救护装置，是矿工随身携带和井下避难硐室（救生舱）存放的产品。
