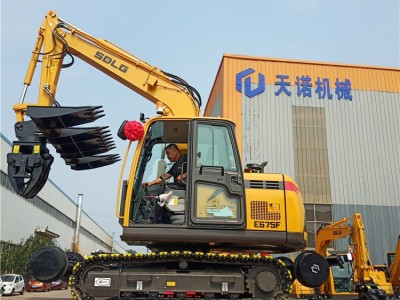

钩机铁路枕木更换机 轨道枕更换夹具新型铁路施工设备挖机换枕夹

钩机铁路枕木更换机 轨道枕更换夹具 新型铁路施工设备 挖机换枕夹

挖掘机换枕夹具背景技术：

目前，铁轨的枕木的更换作业主要是通工方式进行，由于枕木采用钢筋混凝土浇筑而成，所以重量很沉，人工换枕的作业就会存在劳动强度大、作业效率低、施工性低的问题。

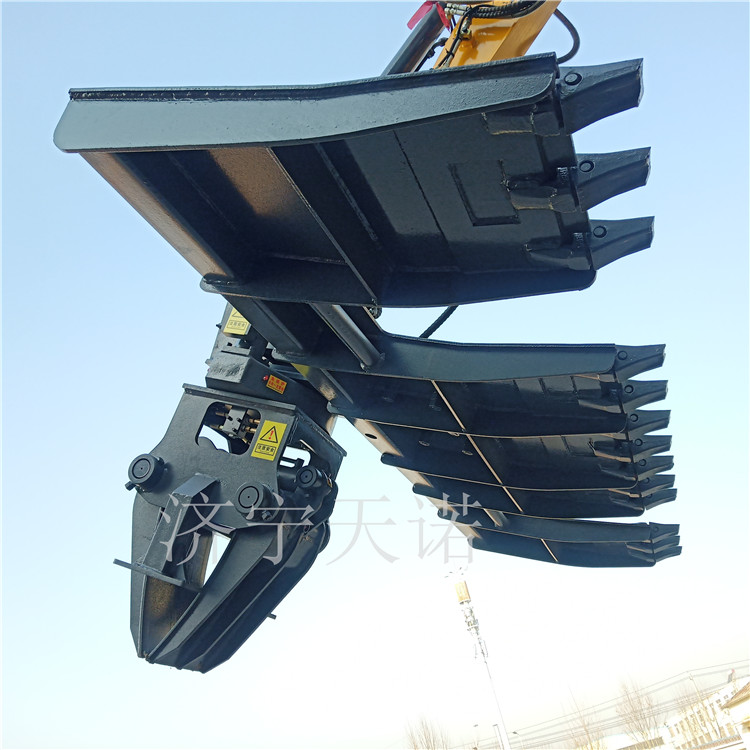

一种应用于轨道换枕车中的换枕夹具总成，它是由吊座、双级回转机构、挖料起料板、夹料机构组成，其特征在于，
吊座的底部前段通过紧固安装有双级回转机构，双级回转机构的顶面通过螺丝紧固安装有一个立式电机，立式电机的轴端朝下连接并驱动双级回转机构的运行；
吊座的底部后段通过与挖料起料板的后围板上端中部紧固连接；
其中，挖料起料板包括一根横向口字型主钢板、一根横向辅助钢管、后围板、前围板、十二个锥形钢爪，后围板、前围板的左侧四分之一处以及右侧四分之一处均向上切有一个长方形豁口，后围板的左右两个长方形豁口与前围板的左右两个长方形豁口对称，横向口字型主钢板、横向辅助钢管之间上下平行设置；
后围板的上端分别与横向口字型主钢板、横向辅助钢管通过实现紧固连接，前围板的上端分别与横向口字型主钢板、横向辅助钢管通过实现紧固连接，横向口字型主钢板、横向辅助钢管被对合在一起的前围板、后围板包裹从而形成m形架体结构，在该m形架体结构的底部通过紧固有十二个锥形钢爪；
挖掘机换枕夹具工作原理
换枕机使用时由牵引机车牵引，换枕机上的各液压装置分别通过高压油管与牵引机车液压系统的液压分配器相连，通过在抽换枕操作室及抓枕操作室操控液压分配器就可以对换枕机进行各种操控。
1.抽换旧轨枕时，牵引机车将换枕机牵引到合适的位置时，通过锁轨机构将换枕机锁紧在铁轨上，前扒砟器开始工作抽换旧轨枕。利用拉旧轨枕液压缸将旧轨枕从铁轨一侧抽出，将轨枕顺着铁轨放在铁轨外侧与护栏之间。
2.轨枕时，先利用扒砟板将预铺设轨枕位置的路砟扒出坑，再利用抓枕吊将在路基上的新轨枕抓到铁轨一侧下方的道砟坑内，然后由拉新轨枕液压缸拉到铁轨下的路砟坑内直到预定位置。可以人工将轨枕通过螺栓预紧在铁轨上，就可以完成更枕工作。使用它更换轨枕可以减小人工的工作量和劳动强度，更换起来速度更快，效率更高。
使用换枕机更换轨枕节省人力，换枕速度快，工作，节省时间。并可以降低工人劳动强度，工人作业条件，降低人工作业危险性。使用它更换轨枕可以缩短作业时间，有利于保障列车的正常运行时间，也有利于保障行车。它操作使用方便，作业性有保障，具有的XXX效益和经济效益，更适应铁路提速和跨越式发展的需要。
