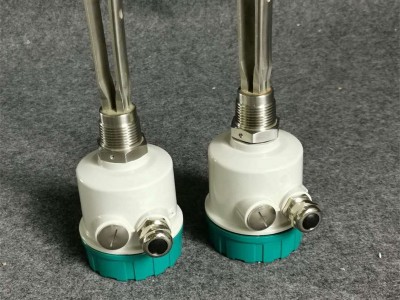

音叉液位开关是一种采用音叉原理设计的液点液位开关工具,其开关的工作原理是通过压电晶体的谐振来引起其振动的。当受到物料阻尼作用时,振幅降低且频率和相位发生明显变化,这些变化会被内部电子电路检测到,经过处理后,转换成开关信号输出。该产品可以对料罐的低位进行监测、控制和报警,适用多种液体、粉末、颗粒状固体。
音叉/震棒式物位控制器它是一种的物位开关,利用传感器振动的原理设计制作的。它是在传感器的感应棒底座,透过压电晶片驱动音叉棒,并且由另外一压电晶片接受振动讯号,使振动讯号得以循环,并且使感应棒产生共振。当物料与感应棒接触时,振动讯号逐渐变小,直到停止共振时,控制电路会输出电气接点信号。由于感应棒感度由前端向后座依次减弱的自然原理,所以当桶槽内物料与桶周围向上堆积,触及感应棒底座〈后部〉或排料时,均不会产生错误讯号。
简单的说,音叉在压电晶体激励下产生机械振动,这种振动具有一定的频率和振幅。当音叉被液体或固体浸没时,音叉的振动频率和振幅将发生变化。这个频率变化由电子线路检测出来并输出一个开关量。
测量原理
使用压电晶体以音叉的固有频率对音叉进行振动。对于这种频率的变化,可进行连续监控。当产品用于低报途时,容器内的液体向下排放流经音叉,引起固有频率的变化,这一变化被电子元件检测,从而切换输出状态。当用于报途时,容器内的液体上升并与音叉接触,又可切换输出状态。
音叉液位开关安装:
1音叉液位开关应安装应与水平向下成20o夹角以增加感应灵敏度,减小下料冲击。
2开关安装避免靠近入料口,以减少下料损坏音叉;若开关须安装在靠近入料口处,请在开关上方200mm处加装一块4″宽的保护挡板。
3室外安装时,接线盒的出线接线口须朝下。
4送电时应确认使用电压正确。
5被控制线路负载必须与开关接点容量相匹配。
6入料口为非中心入料时,须考虑安息角(注:安息角为物料堆积时的倾斜角)。
7运输、安装、使用中要使音叉免受变形、挤压、折损等外力影响,否则会造成损坏。
8粘度 液体安装时要使音叉部分与桶壁、管壁距离加大至无液体粘连。
9安装或者移动音叉液位开关的过程中,应尽量避免用手抓叉头,更要注意叉头不能大力磕碰硬物,以免造成叉头变形导致测量失效。
