电动试压泵是往复泵的一种，是提供高压液体供作水压实验的高压、高压型柱塞泵。 我厂研制生产的电动试压泵，具有流量大、压力高、操作性能好、维修方便等特点，而且使用范围广、配套性强、操作简单，具有自动保压和手动升压、卸荷等功能。
电动试压泵，主要使用于各类压力容器、氧气瓶、管道、阀门、蒸气锅炉等作水压试验，予应力加工新工艺和试验室中获得液体高压源的设备。是机械工业部通用机械研究所试压泵联合设计组设计的新系列产品，它具备了旧式产品的“三化”程度高、使用寿命长、性能稳定、移动灵活、重量轻等特点，并在此基础上增加了传动装置和十字转换，使本系列产品的达到要求，各种性能稳定可靠，使用更加安全方便，同时达到了节能省电的效果。在产品结构方面选用了封闭式水箱，降低了整机高度，使外形更加紧凑美观。该产品系按5°—60℃的清水，乳化液和粘度不大于45mm2/s的油品为工作介质而特意设计的，泵的工作环境温度：5°—60℃。
电动试压泵特点：我厂研制生产的电动试压泵可用于各类压力容器、锅炉、管件等需作压力试验和强度试验的场所，根据需要可试验压力值，并能进行自动保压。泵的输送介质一般为常温清水，也可使用乳化液、防锈水及粘度与水相近的中性油品，是目前现行二缸、四缸电动试压泵的换代产品。该产品具有体积小、结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点，而且适用范围广、配套性强、操作简单。

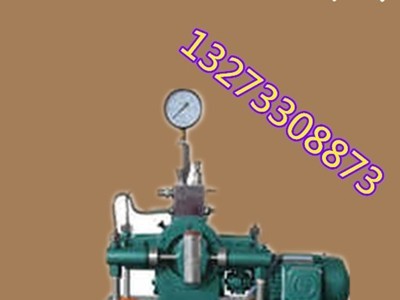

本试压泵为卧式三柱塞泵，由电动机、皮带轮、机架、泵头和底座等组成。
1、机架
机架由机身、曲轴、连杆、十字头等组成,电动机通过三角皮带轮进行减速，并通过曲柄连杆机构将旋转运动转变为十字头的往复直线运动。
机身是一箱形结构的铸铁件，前端镗有三个安装孔，以保证柱塞与十字头的同轴度，机身后端开有一个长方形孔，便于十字头、连杆等零件的装拆。
曲轴为整体式三曲拐。连杆大头处为剖分式结构，配有标准的175柴油机连杆轴瓦，连杆小头配有铜轴瓦与十字头销连接。
十字头为圆筒形结构，与十字头销配合孔两端面装有弹性挡圈，防止十字头销轴向移动，十字头与柱塞联接采用中间球面结构，能保证柱塞自动定位。
2、试压泵泵头
电动试压泵泵头由泵体、吸入阀、排出阀、柱塞副等零件组成。泵体固定在机身上，由十字头带动柱塞在泵体内往复运动，使泵体内的工作容积产生周期性变化。当柱塞为吸入行程时，泵体内容积增大，排出阀关闭，形成局部真空，工作介质在大气压下，由吸入阀进入泵体；反之，吸入阀关闭，工作介质由排出阀输出，经过单向阀，由外接管路输送到被试器件内，直至达到所需压力。
另外，在泵头右端的单向阀上装有目测压力表，以监视泵的排出压力。
在泵头的左端装有安全阀，在系统超载时起保护作用。安全阀的起跳压力在出厂时已调校好，用户不得任意调动。
使用方法
1、开箱后的安装
（1）安装滚轮。将四只滚轮套装在轮轴上（垫圈20在滚轮两侧），穿好开口销。
（2）安装安全阀。拧去集水器上包装的螺塞，将安全阀装在集水器的安全阀接头M14×1.5—5H孔内（注意加铜垫圈6）。
（3）安装压力表。压力表拧入旁边的压力表接头螺母，使表面朝向便于观察的方向，压力表的数值应相当于泵额定压力的1.2-1.5倍。
2、使用方法
（1）使用前的准备工作：
①减速箱内加足润滑油，使油面达到油标上限值或稍低位置。润滑油为黑色齿轮油（SYB1103-62S）。②两侧传动箱经加油标牌注入30号机械油（GB443-64），油面应略高于十字头下部导轨面，长期连续使用应注意补充。
③检查各紧固螺栓有无松动现象。
将被试容器管路与集水器的工作接头连接好。
（2）使用中应注意事项：
①减速箱中油温不应超过80℃。
②工作中如发现泵或XXX部分有明显渗漏现象，应及时排除。
③如被试容器的容积很小，升压太快时，可将多个被试容联接在一起试压，或微开放水阀，降低升压速度。
④在升压过程中，若压力表指针摆动太大，说明用户的被试压件容积太小，此时在系统中接上一个有容量的压力容器或其它相应的蓄能装置。
⑤若被试压件容积较大，可先连续运转升压，待接近试验压力时再点动升压。操作过程中应密切注意系统压力，避免意外超压。
⑥若不慎意外超压，可打开放水阀，卸除部分压力后重新升压。
（3）使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机。
（4）试压泵的联接尺寸：
在泵的集水器中心线上，离地高度770毫米处，装有工作接头，有关尺寸如图2，请用户按此尺寸安排联接管路。
（3）使用操作步骤
① 开启放水阀。
②启动电机，在常压下运转5分钟，检查泵的运转是否正常。若无异常响声及阻滞现象，吸、排情况正常且泵排出的工作介质无明显波动，即可关闭放水阀，启动本泵试压。
③当泵的排出压力达到或接近要求压力值时，即应停机，关闭截止阀后，打开放水阀，使泵与被测试容器隔断，被测试容器处于保压状态。如被试容器不需保压，停机即可，不需关闭截止阀。
④试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。
试压泵的维护和保养
1、曲轴的润滑油及试压介质均应保持清洁，避免杂质污染。
2、新机使用的润滑油工作40小时后应进行更换，第二次更换时间为80小时，以后每200小时左右更换一次，同时应清洗油池。
3、使用过程中应随时检查各联接处紧固件是否松动，如有松动应立即紧固。
4、在冬季结冰地区使用，用后应将泵内及内存水排尽。
5、该机长期不用时，应进行防锈处理，先将余水排尽，再吸灌一次防锈油或防锈水，未涂漆的零件表面应涂机油防锈。
6、电动试压泵工作500—600小时，应检查主要零部件，如连杆、十字头、密封、阀组、柱塞等，必要时更换新的零部件。
