电动试压泵是供各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。电动试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在科研开发项目中应用，为科研项目如：高压试验、深海试验、空间技术、高温高压试验、异形管试验等，并做出了贡献。
工作原理：活塞自左向右移动时，泵缸内形成负压，则贮槽内液体经吸入阀进入泵缸内。当活塞自右向左移动时，缸内液体受挤压，压力增大，由排出阀排出。 活塞往复一次，各吸入和排出一次液体，称为一个工作循环；这种泵称为单动泵。 若活塞往返一次，各吸入和排出两次液体，称为双动泵。 活塞由一端移至另一端，称为一个冲程。
产品结构及原理图

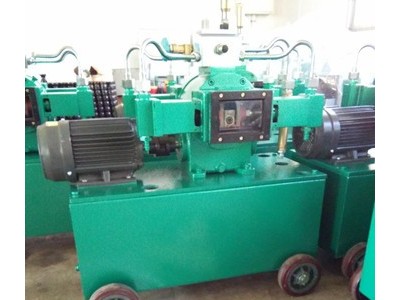

该产品为卧式4缸对称配置的往复泵。由电动机、减速箱、传动箱、高、低压水缸、集水器、液控阀、安全阀及水箱等主要部件组成。工作原理及结构示意如图所示。
整台泵装在水箱上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱系蜗杆、蜗轮传动，速比为2:55。蜗轮轴两端有互成 180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。
在柱塞的往复作用下，4只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、吸水管、进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，直至达到某一预定的试验压力，实现试压的目的。
集水器：集水器是泵的控制枢纽，起控制、测量和保护作用。集水器设有止回阀、截止阀、安全阀、放水阀及连接输出接管的工作接头，其上装有压力表。
止回阀：止回阀是高、低压缸间的通断阀，可以避免低压水缸承受高压。
截止阀：截止阀是泵与被试容器的控制阀，当达到试压示值时，即应关闭此阀并停机，进行保压检查与检验。试压完毕后，打开截止阀及放水阀卸压，将工作介质放回水箱内。
安全阀：安全阀是本泵液力端的过载保护装置。当泵的实际排出压力≤25MPa时，该阀的起跳压力为额定排出压力的1.1-1.15倍；当泵实际排出压力≥25MPa时，为额定压力的1.15-1.25倍时，即应释放工作介质，使泵不致过载，起到保护作用。
液控阀：液控阀的两端与两只低压缸相连，液控管与集水器的高压腔相通。液控阀关闭时，四只高、低压缸同时工作，而当排出压力>1.6MPa后，排出介质通过液控管使该阀开启，则两只低压缸互相连通，止回阀将它们与高压腔隔断，这时左、右低压缸不再输出介质，由高压缸工作，实现流量由大到小的自动切换，这样既能实现泵的流量自动变换，同时两只低压缸互通，也不再消耗能量，还可避免因泵过载而损坏机件。
注意：液控阀动作压力不能高于1.6Mpa。出厂时已调试好，用户不需调整。
压力表：集水器上装有压力表，当被试容器达到试验压力，应立即停机并关闭截止阀，此时压力表仍指示试验压力。压力表的数值范围应相当于泵额定压力的1.2-1.5倍。

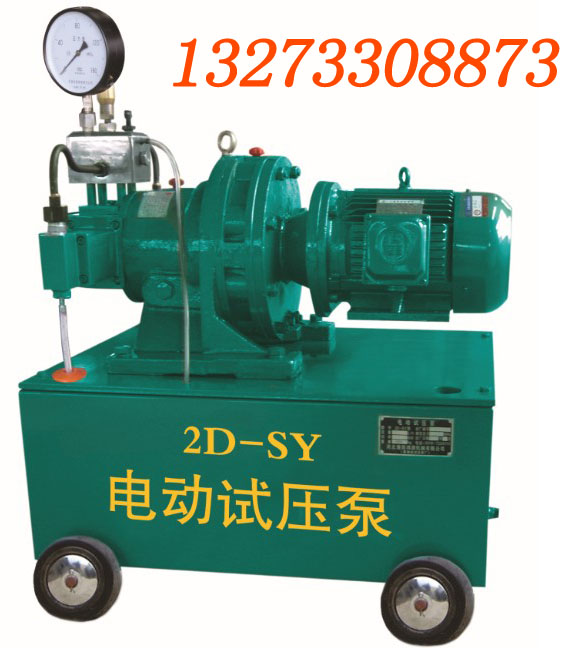

电动系列试压泵产品特点：
1、 本单公司生产的4DSY系列电动试压泵是各类压力容器、管道、锅炉、钢瓶、阀门、压力容器、消防器材作实验室和水压试验中获得高压液体的理想设备。试压泵产品及配套试压、试验工程，已应用在航空领域的试压试验，并且在我们科研开发项目中应用。为许多的科研项目地下如：高压试验、深海试验、 空间技术、高温高压试验、异形管试验等，并做出了贡献。
2、 该试压泵系按水压试验要求而特殊设计。在试压的初始阶段具有较大流量、能迅速充液和升压,以缩短实验时间。当压力超过1.6MPa后、为使试压过程能较平稳而缓慢地进行。则流量自动减少。所以本泵在高、低压时有两种流量，并能自动变换，凡在额定排出压力以下，可进行任意数值的水压试验。
电动试压泵使用注意事项：
1．电动试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好。禁止使用有泥沙及其它污染物的不清洁水。
2．为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3．在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4．在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。
5．试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
6．电动试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。
试压泵的使用规则大家一定要谨记在心，这样才不会出现很多的问题。并且在使用之时，也要学会怎么样去对它进行保养。这样才真正能够使得它发挥出巨大的作用。
打压机的维护与保养： 在日常使用中，要进行正确的维护与保养，才能提高泵的使用寿命。 1、新机使用的润滑油工作40钟头后应进行更换，第二次更换时间为80钟头，以后每200钟头左右更换一次，同时应清洗油池。 2、使用过程中应随时检查各联接处紧固件是否松动，如有松动应立即紧固。 3、曲轴的润滑油及试压介质均应保持清洁，避免杂质污染。 4、泵工作500—600钟头，应检查主要零部件，如连杆、十字头、密封、阀组、柱塞等，必要时更换新的零部件。 5、该机长期不用时，应进行防锈处理，先将余水排尽，再吸灌一次防锈油或防锈水，未涂漆的零件表面应涂机油防锈。 6、在冬季结冰地区使用，用后应将泵内及内存水排尽。
