机械器材电磁铁TU3232

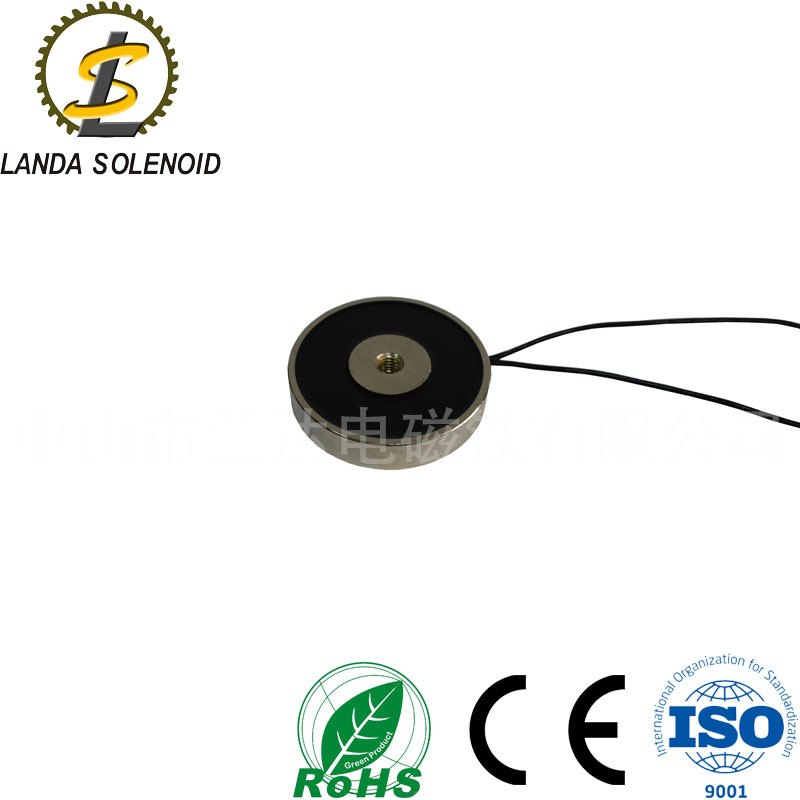

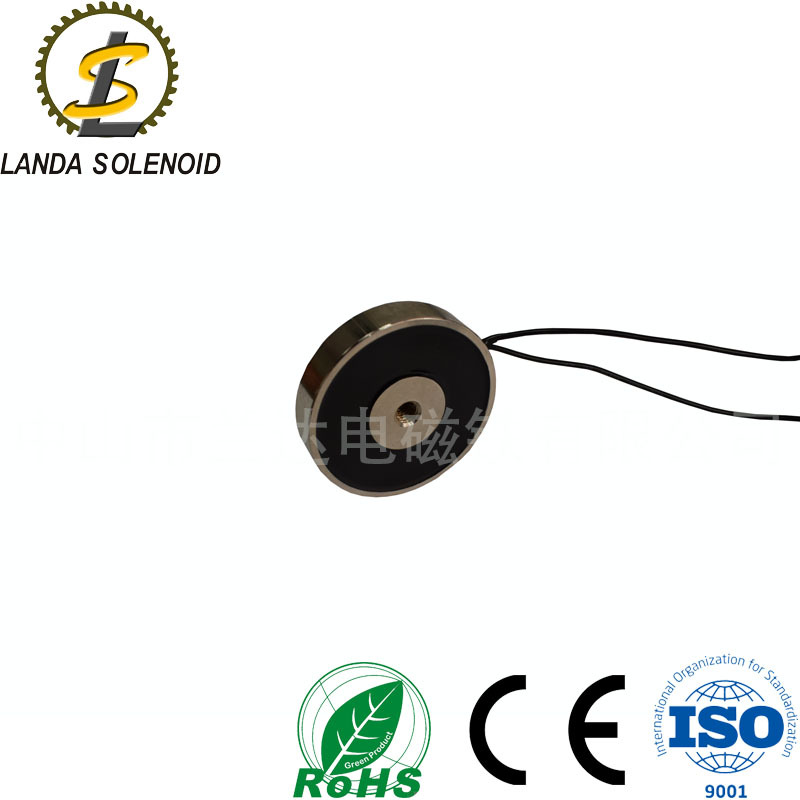

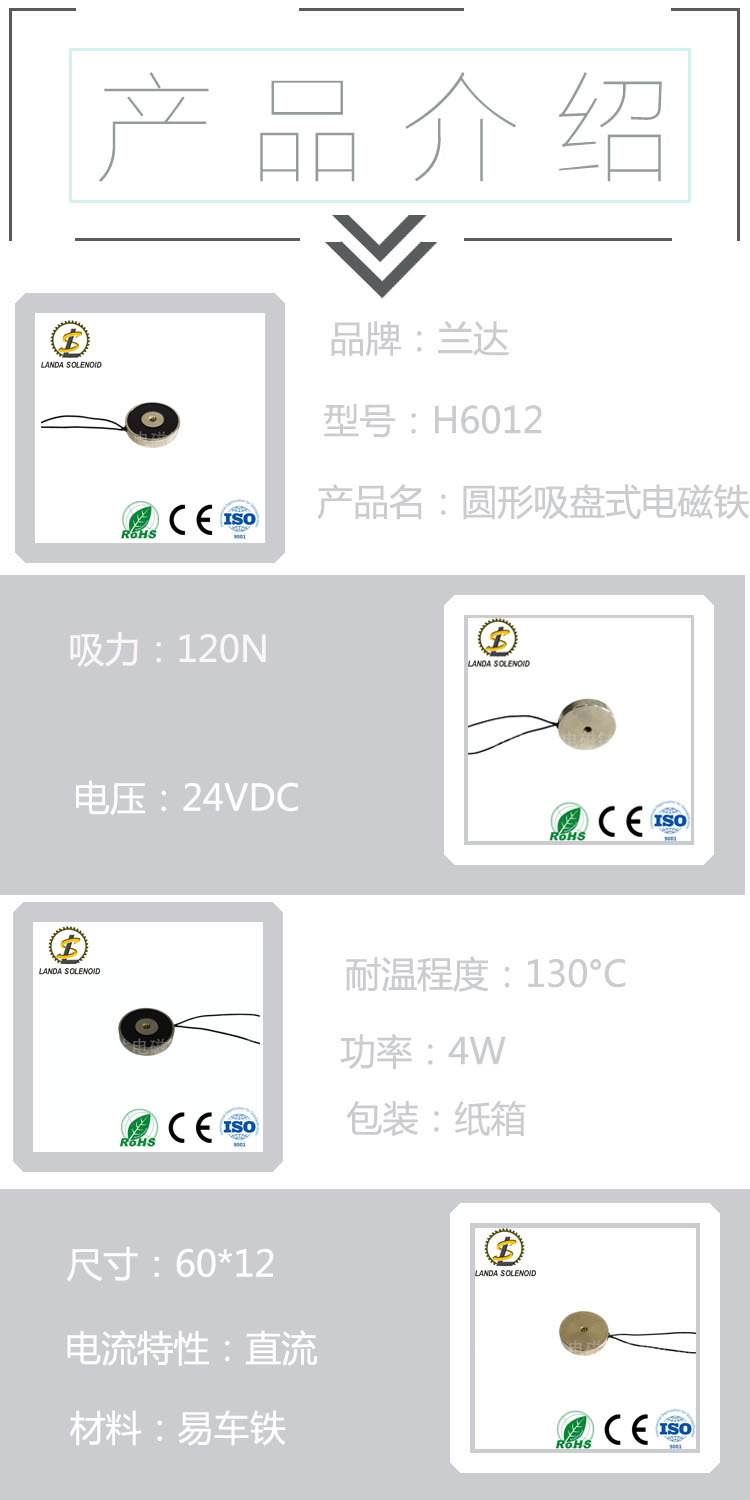

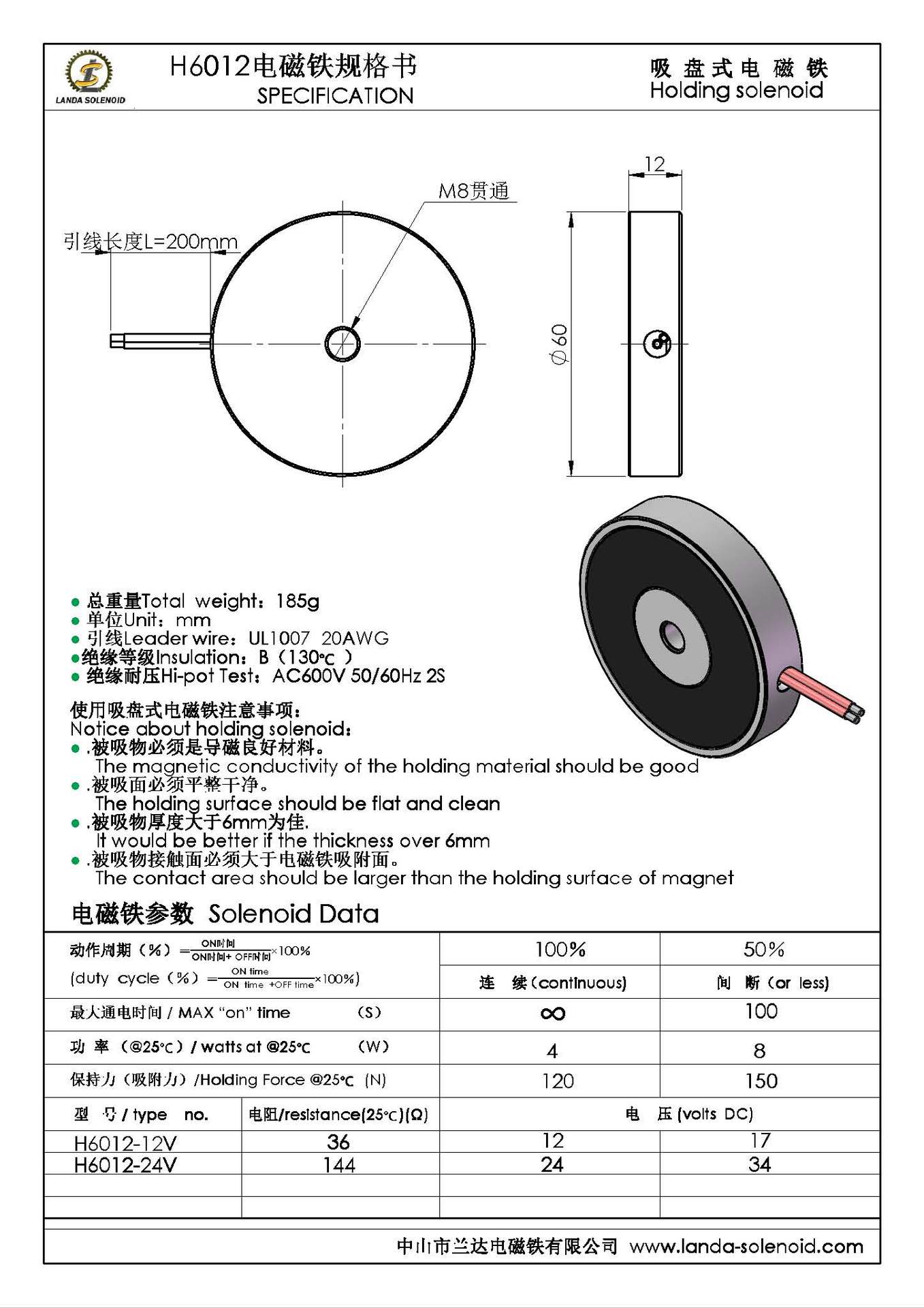

H6012 圆形吸盘式电磁铁吸力120N小型电磁铁

常用软磁磁芯的特点及应用

(一) 粉芯类
1. 磁粉芯
磁粉芯是由铁磁性粉粒与绝缘介质混合而成的一种软磁材料。由于铁磁性颗粒很小（高频下使用的为0.5～5 微米），又被非磁性电绝缘膜物质隔开，因此，一方面可以隔绝涡流，材料适用于较高频率；另一方面由于颗粒之间的间隙效应，导致材料具有低导磁率及恒导磁特性；又由于颗粒尺寸小，基本上不发生集肤现象，磁导率随频率的变化也就较为稳定。主要用于高频电感。磁粉芯的磁电性能主要取决于粉粒材料的导磁率、粉粒的大小和形状、它们的填充系数、绝缘介质的含量、成型压力及热处理工艺等。
常用的磁粉芯有铁粉芯、坡莫合金粉芯及铁芯三种。
磁芯的有效磁导率μe及电感的计算公式为： μe = DL/4N2S × 109
其中：D 为磁芯平均直径（cm），L为电感量（享），N 为绕线匝数，S为磁芯有效截面积（cm2）。
(1) 铁粉芯
常用铁粉芯是由碳基铁磁粉及树脂碳基铁磁粉构成。在粉芯中****。饱和磁感应强度值在1.4T左右；磁导率范围从22～100；初始磁导率μi随频率的变化稳定性好；直流电流叠加性能好；但高频下损耗高。
铁粉芯初始磁导率随直流磁场强度的变化
铁粉芯初始磁导率随频率的变化
(2). 坡莫合金粉芯
坡莫合金粉芯主要有钼坡莫合金粉芯（MPP）及高磁通量粉芯（High Flux）。
MPP 是由81%Ni、2%Mo及Fe粉构成。主要特点是：饱和磁感应强度值在7500Gs左右；磁导率范围大，从14～550；在粉末磁芯中具有**的损耗；温度稳定性**，广泛用于太空设备、露天设备等；磁致伸缩系数接近零，在不同的频率下工作时无噪声产生。主要应用于300kHz以下的高品质因素Q滤波器、感应负载线圈、谐振电路、在对温度稳定性要求高的LC电路上常用、输出电感、功率因素补偿电路等, 在AC电路中常用, 粉芯中价格*贵。
高磁通粉芯HF是由50%Ni、50%Fe粉构成。主要特点是：饱和磁感应强度值在15000Gs 左右；磁导率范围从14～160；在粉末磁芯中具有*高的磁感应强度，*高的直流偏压能力；磁芯体积小。主要应用于线路滤波器、交流电感、输出电感、功率因素校正电路等, 在DC 电路中常用，高DC 偏压、高直流电和低交流电上用得多。价格低于MPP。

使用注意事项

一.被吸附物体表面应尽可能平整。

二.被吸附物体面积不宜小于电磁铁吸合面。

三.被吸附物体必须是可导磁的材料，如电工纯铁、低碳钢、矽钢片等。

四.被吸附物体必须具有足够的厚度（5mm-10mm以上）。

电磁铁小知识

电磁铁吸盘是根据电磁铁转换的原理，在通电状态下产生强大的电磁吸力，以控制物件的前进或停止状态。该电磁铁结构合理紧凑，线圈置于软磁材料外壳之中并以浇封，具有体积小，吸力大，牢固，可靠，全密封，环境适应性强等特点，该系列电磁铁可进行远程操作，动作简单灵敏，功能稳定可靠。
吸盘式电磁铁需要在通电的情况下，产生强劲的吸附力。它的作用可不能小看，将它安装在各种自动化设备上，可以对所有吸附的物体进行停职或移动指令。它的优势在于省电省力省成本，安全可靠有给力，同时可进行远程操作。
